工业重载万向活动脚轮结构设计

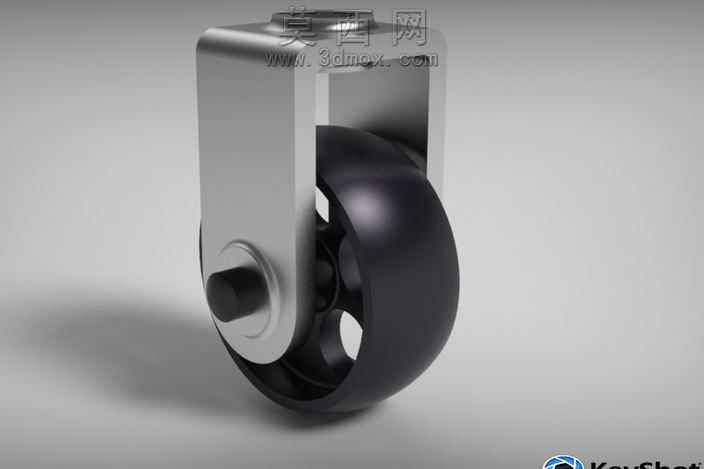

本作品为工业重载万向活动脚轮的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先对脚轮的核心承载支架进行基准定位，以金属板材折弯成型的逻辑绘制支架轮廓草图，通过拉伸、切除、圆角等特征完成支架主体建模，支架上部预留安装轴孔，下部对称设置轮轴安装位，保证整体结构的受力对称性。轮体部分采用分体式设计，外层为高弹性耐磨聚氨酯轮面，内层为高强度尼龙轮毂，建模时分别绘制轮毂的辐条镂空结构与轮面的包覆曲面，通过装配约束将轮体与支架的轮轴进行同轴配合，预留合理的转动间隙保证轮体转动顺畅。渲染阶段采用KeyShot完成材质与场景搭建，金属支架赋予哑光不锈钢材质，调整金属粗糙度与反射参数模拟真实金属的磨砂质感，轮面赋予黑色哑光聚氨酯材质，添加细微的表面颗粒纹理提升真实感，轮毂部分赋予亮面工程塑料材质，与轮面形成材质层次对比。场景采用简洁的浅灰色摄影棚背景，设置三点布光方案，主光从侧上方打亮脚轮主体轮廓，辅光补充暗部细节避免死黑，背光勾勒支架边缘的金属高光，最终渲染图清晰呈现脚轮的结构细节与材质质感。设计过程中重点考量承重性能与转动灵活性，支架的折弯处添加加强圆角避免应力集中，轮轴与支架的配合位设计有衬套安装槽，可加装耐磨衬套降低转动摩擦，整体结构兼顾工业使用场景的耐用性与安装便捷性，可直接应用于工业设备、移动货架、工装平台等场景的移动支撑部件设计，所有结构特征均符合实际加工工艺要求，可直接导出工程图用于生产制造。
