90度180度可切换面板式三相电源插座

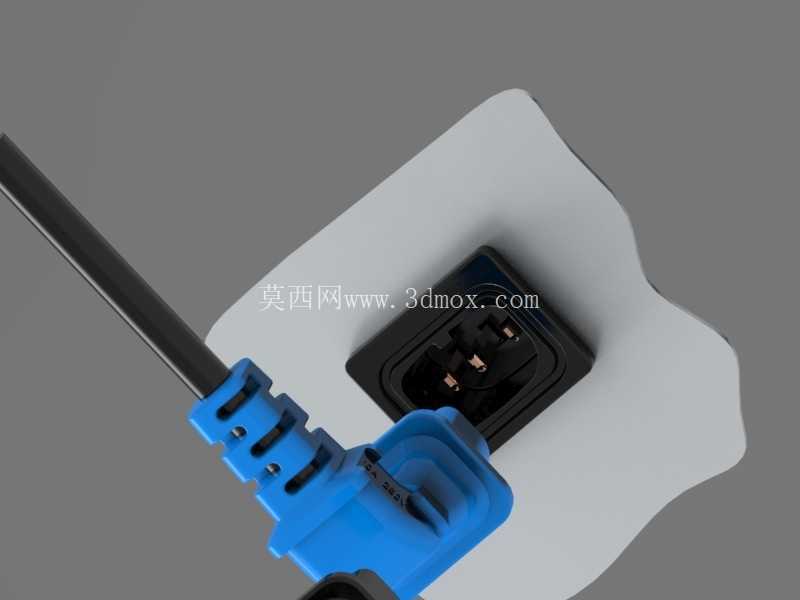

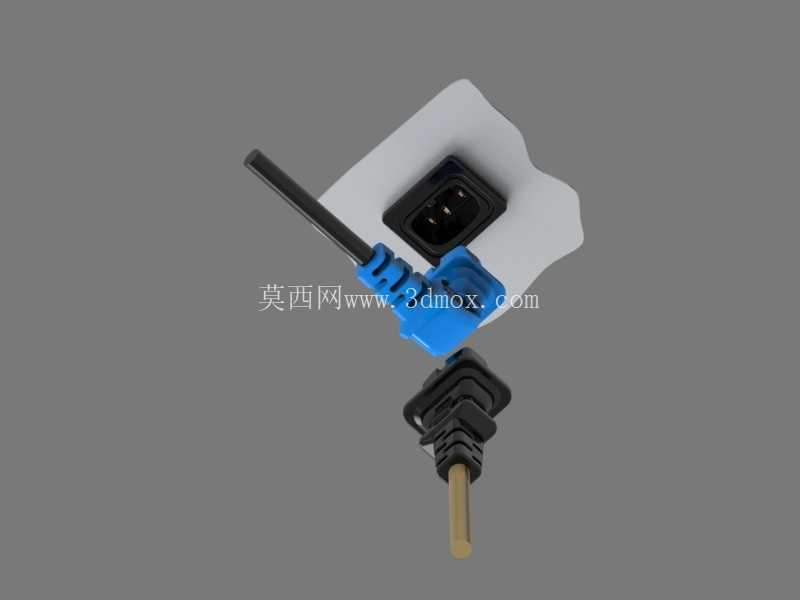

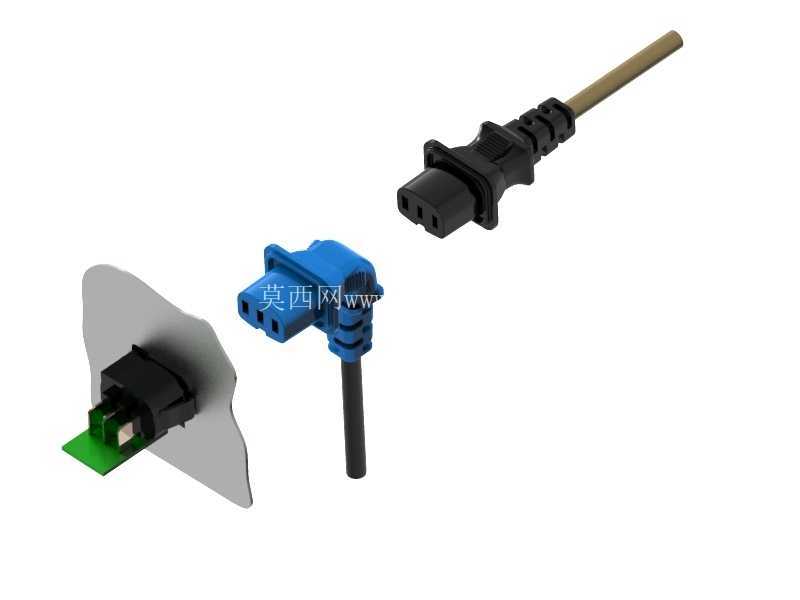

　　这套面板式三相接插件结构，面向工业控制柜、设备壁挂配电位、临时取电面板以及产线工位供电场景开发，核心解决常规直式插头在贴墙安装、狭小柜内布线时线缆弯折半径不足、插拔操作空间受限的问题。结构上把插接端和出线端拆分为可相对转动的配合段，支持90度侧出与180度直出两种走线姿态，现场安装时可根据面板后方的预留深度、线缆走向直接调整出线方向，不用额外选配弯头线缆或者更换不同规格插头，减少备件种类。

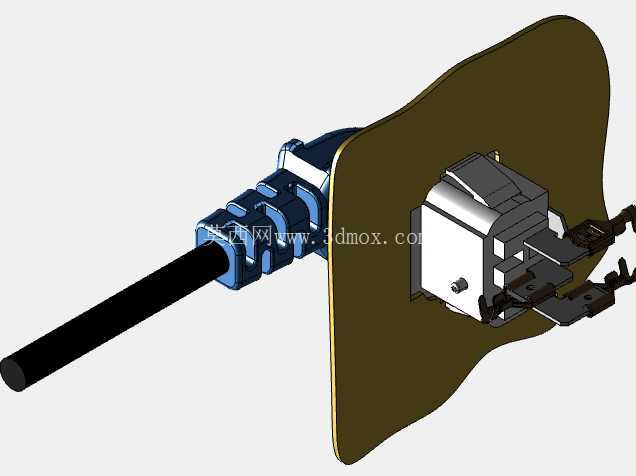

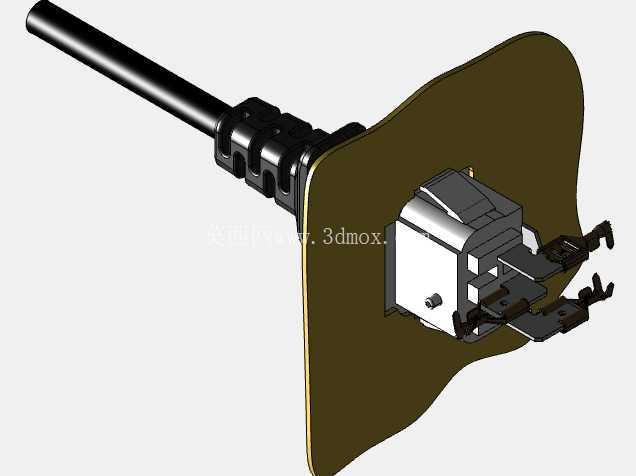

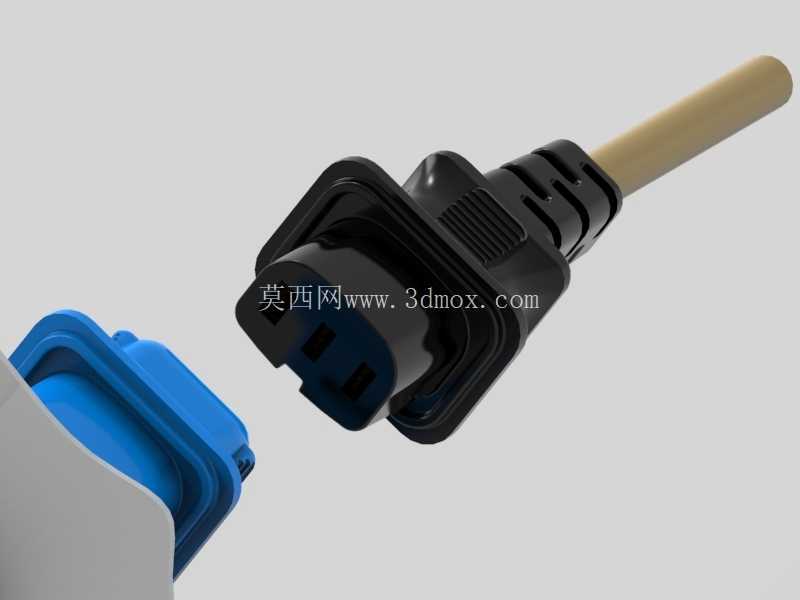

　　面板配合部分采用异形外翻的安装法兰，轮廓不是常规圆形或者方形，边缘做了贴合安装面的延展造型，既可以覆盖面板开孔周边的加工毛刺与公差间隙，也能在插拔受力时把载荷分散到更大的面板接触区域，避免局部应力集中导致面板开裂。法兰和插头本体之间设置了密封垫层，装配后垫层被压紧在法兰与面板之间，能够阻挡粉尘、飞溅液体沿开孔缝隙进入柜体内部，适配车间多尘、有切削液喷淋的使用环境。

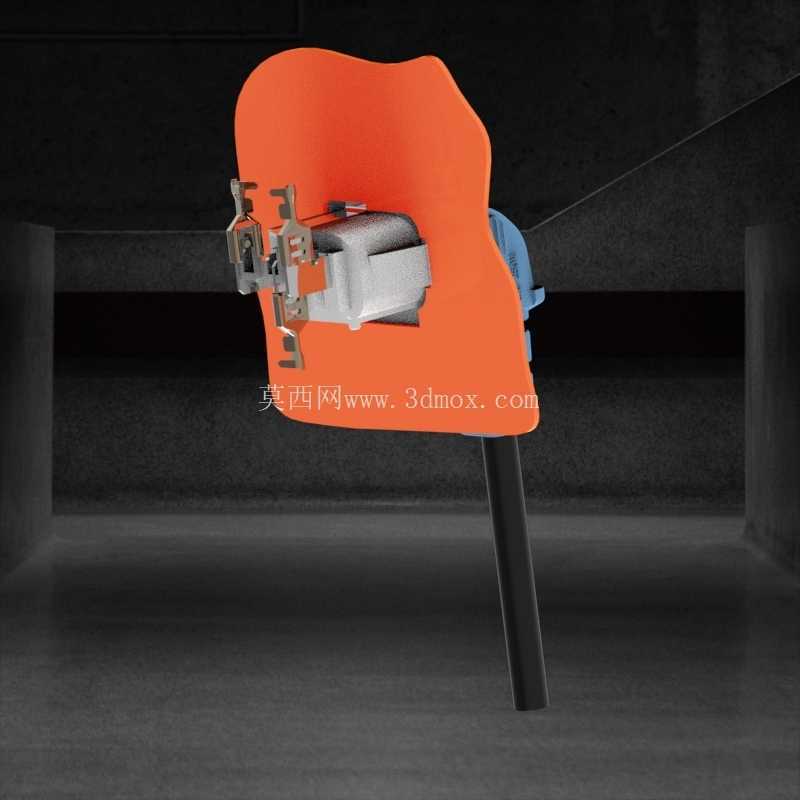

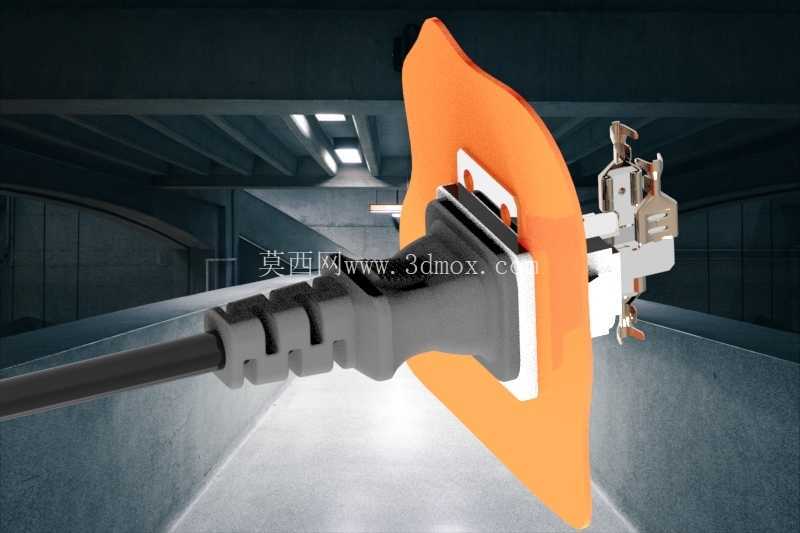

　　插接接触端保留三相导电件的完整夹持结构，金属夹片的开槽位置、抱紧行程都按照大电流接插件的接触逻辑设计，插头插入后夹片从多个方向贴合插针，接触电阻稳定，长期通流后不容易出现局部过热。外壳的握持段做了多层环形防滑槽，插拔时手指可以卡在槽位上发力，即便戴劳保手套操作也不容易打滑；线缆出口处的应力释放段设计成多节镂空锥状结构，线缆反复弯折时，弯曲应力会逐节分散，不会集中在护套和线缆的压接位置，避免线芯被折断。

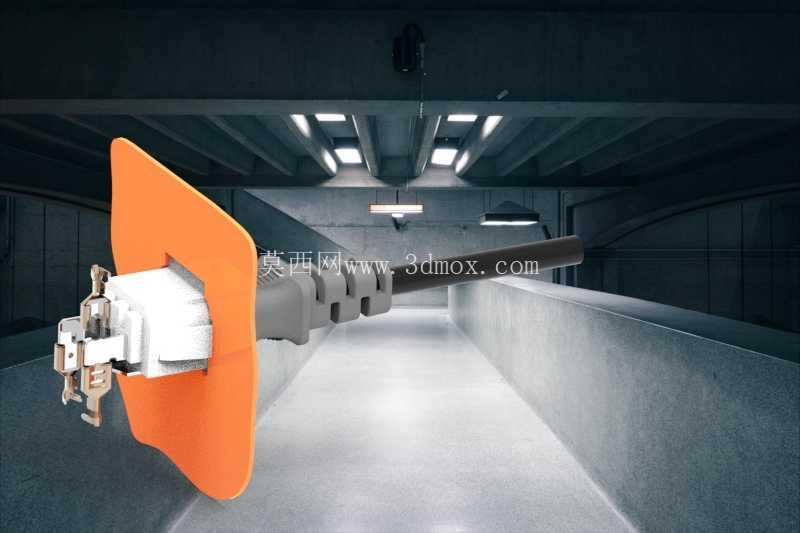

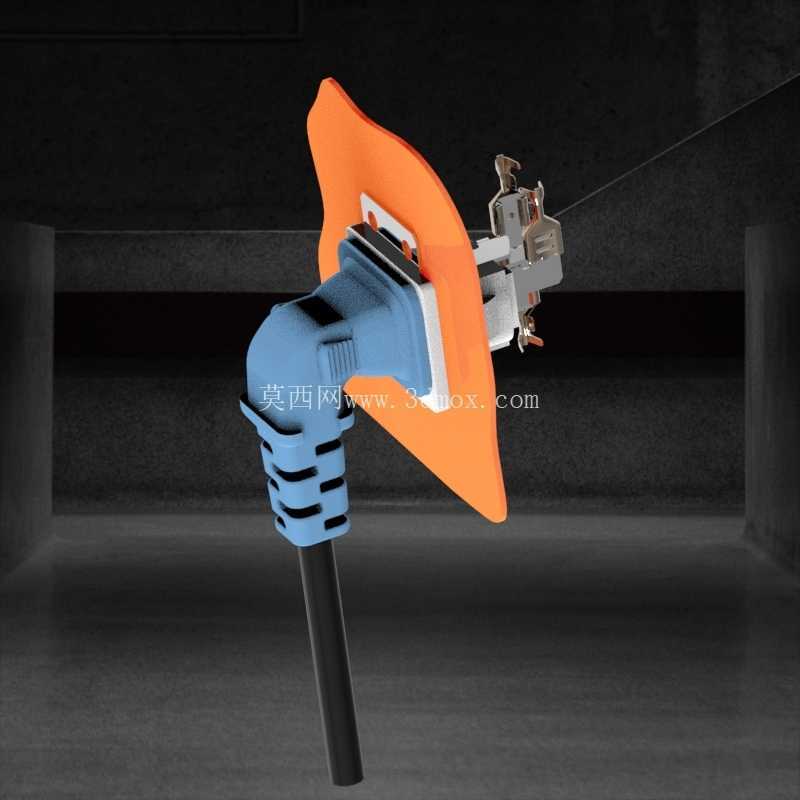

　　从安装边界来看，法兰贴合面板的一侧为定位基准面，后方插接本体的伸入长度、侧向旋转后的占用宽度都做了紧凑化控制，90度出线状态下，线缆转向后平行于面板背面延伸，不需要在面板后方预留很长的直向走线空间；180度直出状态时，线缆沿插接轴线向后引出，适合柜内纵深充足、走线槽正对安装位的布局。建模过程中所有配合面都保留了实际装配间隙，旋转卡位处设置了定位止挡，转动到两个设定角度后可以明确感知到位，不会在使用过程中自行偏转。外壳的棱角全部做了圆角过渡，既符合注塑件的拔模工艺要求，也避免安装维护时划伤操作人员。整套结构把安装固定、角度切换、线缆防护、接触导电几个功能整合在同一组件里，不需要额外加装转接弯头，在配电面板设计、设备电气接口选型时可以直接套用布局，校核开孔尺寸与后方干涉空间即可完成装配。
