3.5毫米立体声母座音频插孔

　　这款3.5毫米立体声母座音频插孔属于板载式音频接插件，常见于消费电子、工控面板、音频外设和小型设备的前面板接口设计中。它的核心作用是为三段式或兼容四段式3.5毫米音频插头提供稳定的机械插接与电气导通，承担耳机、音箱、线路输入输出等信号转接任务。

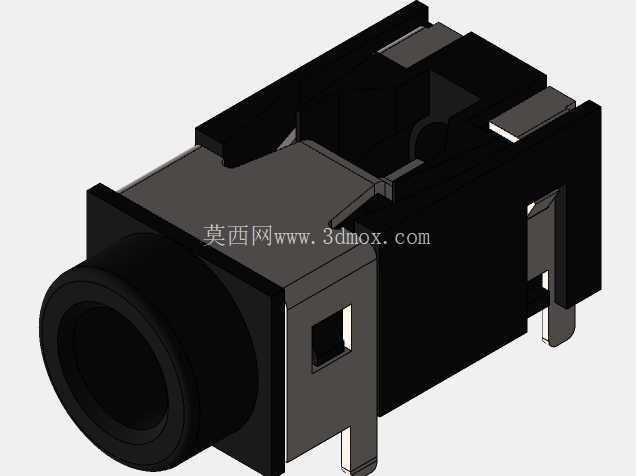

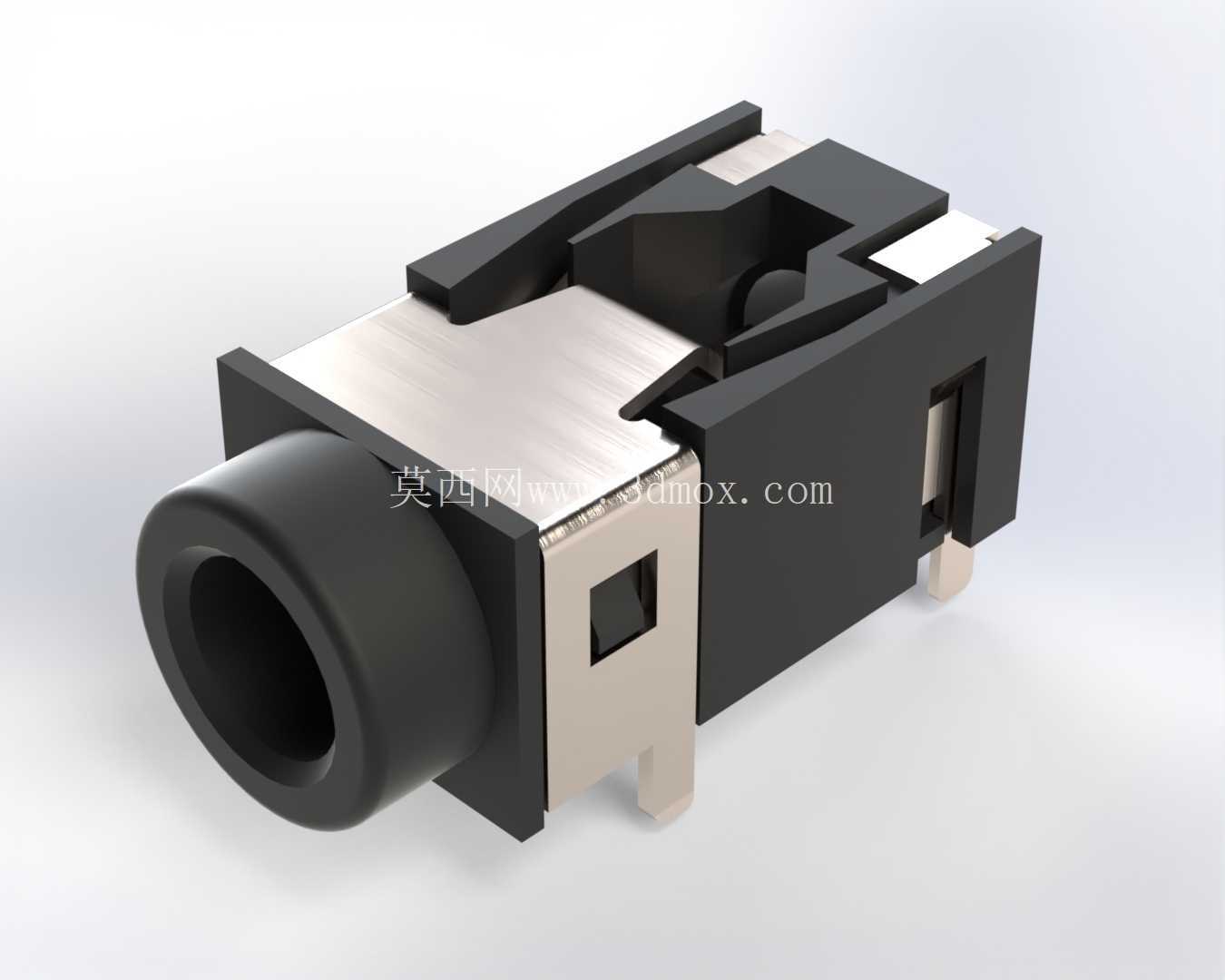

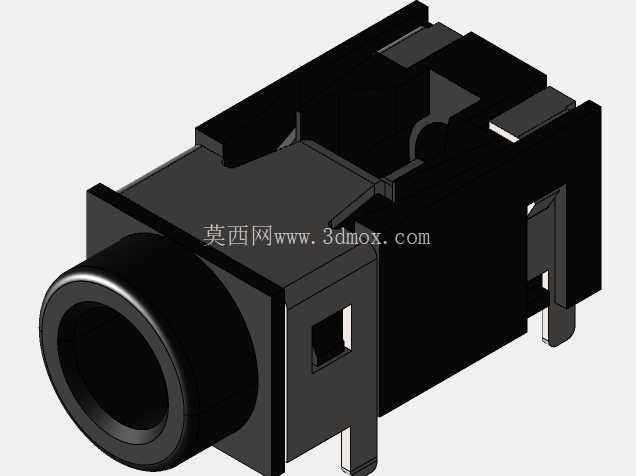

　　从实际装配角度看，该母座采用卧式贴板结构，前端为圆筒形插接口，主体由黑色绝缘壳体、金属屏蔽外壳和底部焊接端子组成。圆筒入口做了导向收口，插头插入时能够自动对中，减少偏插造成的触点损伤；金属外壳包覆主要腔体，既提高整体刚性，也能在一定程度上抑制外界电磁干扰对微弱音频信号的影响。黑色绝缘部分承担触点隔离与定位作用，使左右声道及接地弹片在频繁插拔后仍保持相对固定的位置关系。

　　内部触点采用弹性接触思路，插头进入后，弹片依靠预压力贴合在插头对应环段上。立体声应用至少需要区分左声道、右声道和公共接地，接触区的压力分布、弹片行程和插入手感都需要在结构中平衡：压力过小会出现接触电阻波动或断音，压力过大则导致插拔力偏高、用户手感生硬，长期使用还会加速弹片疲劳。模型中对金属外壳折弯、卡扣、插接口和底部固定脚均有较明确表达，便于在整机布局阶段检查干涉与焊接空间。

　　安装边界方面，这类母座通常沿PCB板面水平放置，插孔轴线与电路板平行，前面板需预留与圆筒外径匹配的开孔，并控制板边到接口中心的距离。底部端子除信号焊脚外，往往兼有固定脚，用于波峰焊、回流焊或手工焊接后增强抗拔插能力。结构设计时不能只关注本体占用体积，还要预留插头插入后的深度空间，以及外壳两侧定位弹片、焊盘和走线通道。若设备面板较厚，应校核圆筒露出长度与插头根部的配合，避免插头无法完全到位。

　　在选型与建模工作中，该类零件的价值在于把微小接插件的装配关系完整呈现出来。工程师可据此检查面板开孔、PCB焊盘、壳体避让、插拔方向和周边元件高度，尤其在紧凑设备中，音频母座附近常与编码器、USB接口、指示灯和外壳筋位相邻，提前在三维环境中确认这些边界，能有效减少后期试装时的干涉返工。
