电气连接用AS接口端子衬套结构设计

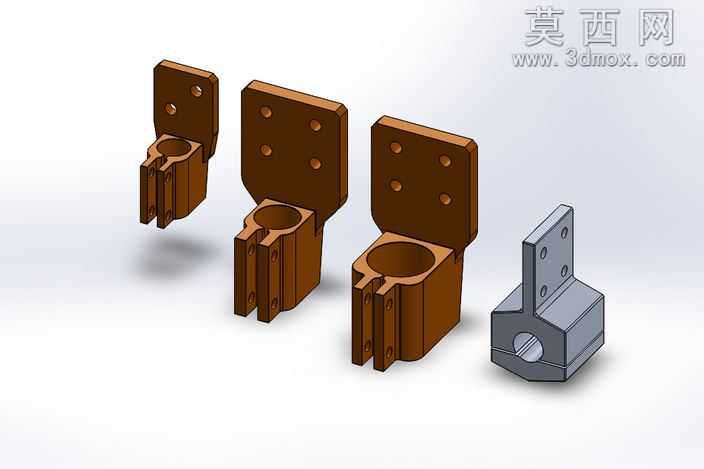

本作品为电气连接场景下使用的AS接口端子衬套三维模型，建模阶段依托参数化设计逻辑完成全结构搭建，首先针对端子衬套的安装适配需求，确定不同规格衬套的安装板尺寸、固定孔位排布、接线腔体容积等核心参数，通过草图绘制完成安装法兰、夹线腔体、锁紧结构的轮廓约束，再经拉伸、切除、阵列、倒角等特征操作生成实体结构，完整还原了不同规格端子衬套的形态差异，其中棕色绝缘款衬套采用带安装法兰的夹式结构，法兰板上预留对称分布的固定通孔，可通过紧固件完成与设备面板的贴合安装，下方夹线腔体开设纵向开槽，配合锁紧结构可实现线缆的夹紧固定，保证接线后的抗拉扯性能；灰色款衬套则采用一体化块状结构，侧面预留横向穿线孔，上部设置带双安装孔的固定支耳，适配不同的安装空间需求。材质渲染阶段针对不同部件的使用特性区分材质表现，棕色绝缘衬套赋予酚醛树脂类绝缘材质效果，表面呈现均匀的哑光棕褐色质感，边缘做细微的圆角处理还原注塑件的工艺特征，金属固定件部分赋予冷轧钢材质效果，表面做镀锌钝化的银灰色质感处理，穿线孔内壁做细微的纹理表现还原金属加工的刀痕细节，场景内采用柔和的漫反射光源布置，通过多角度光影投射凸显衬套的结构层次，清晰展示安装法兰、夹线槽、固定孔、穿线腔体等结构的位置关系与尺寸比例。设计过程中充分考虑电气连接的使用需求，一方面保证衬套的绝缘防护性能，将带电连接部位与安装面板做有效隔离，另一方面优化夹线结构的夹持范围，可适配对应线径的线缆接入，同时统一固定孔位的尺寸标准，确保同系列不同规格衬套的安装兼容性，减少现场安装的适配成本，整体结构无冗余设计，所有特征均服务于电气接线的固定、绝缘、防护功能，可直接用于电气柜布线、设备端子排接线等场景的方案演示、安装模拟以及加工生产参考。
