OJUM-03-20开口型聚合物线性轴承结构设计

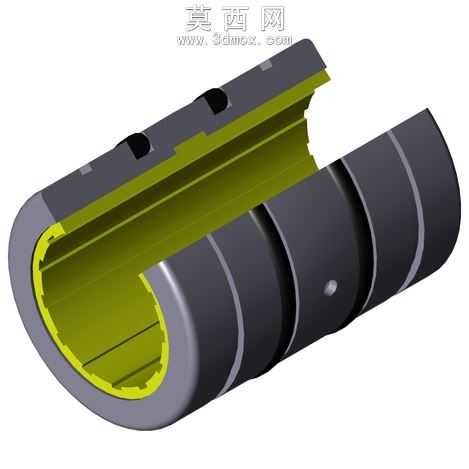

本作品为开口式聚合物线性滑动轴承的三维参数化建模成果，建模过程中首先依据igus官方公开的产品尺寸规范，完成整体外形轮廓的草绘与特征拉伸，构建出轴承的圆筒状主体结构，同时精准还原了侧壁的开口避让结构，该开口设计可适配铝阳极氧化膜适配装置的安装需求，实现浮动轴的顺畅装配。建模阶段重点还原了轴承内部的轴向导向槽结构，通过阵列特征完成多道导向筋的均匀排布，保证滑动过程中对轴体的稳定导向，同时在轴承外壁设计了多道环形凹槽，用于安装定位与密封结构的适配，侧壁的定位小孔特征也按照实际装配需求完成精准定位，确保安装时的周向固定。材质渲染环节，将轴承内层滑动接触部分设置为黄绿色工程塑料材质，模拟igus专属的耐磨聚合物材料属性，还原其低摩擦、自润滑的材质特性，外层支撑结构设置为深灰色硬质工程塑料质感，区分不同功能区域的材质差异，同时通过剖面剖切的展示方式，将内部的导向结构、壁厚参数直观呈现，清晰展示内外层的装配关系与结构层次。设计思路上，该款轴承针对10毫米到50毫米直径范围的浮动轴适配需求，开口结构可实现快速装拆与间隙微调，聚合物材质无需额外润滑即可实现低噪音、高耐磨的直线滑动效果，建模过程中对所有配合尺寸做了公差适配预留，保证模型可直接导出用于装配仿真与工程出图，整体结构完全还原实物的功能特征，可用于直线运动机构的虚拟装配验证、运动干涉检查以及产品展示演示。
