xPredator系列光盘驱动器金属机架结构设计

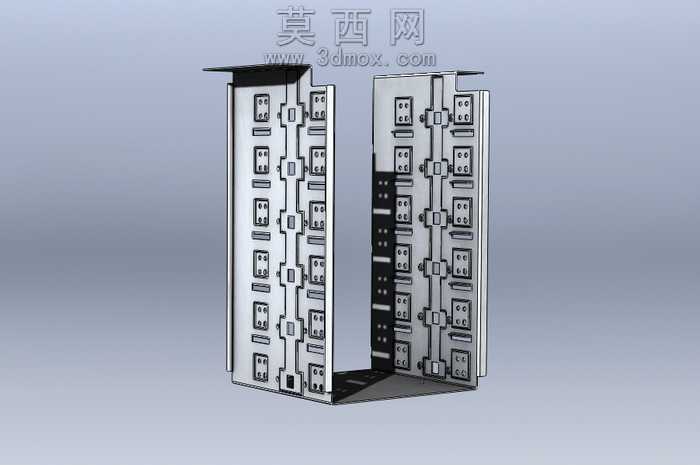

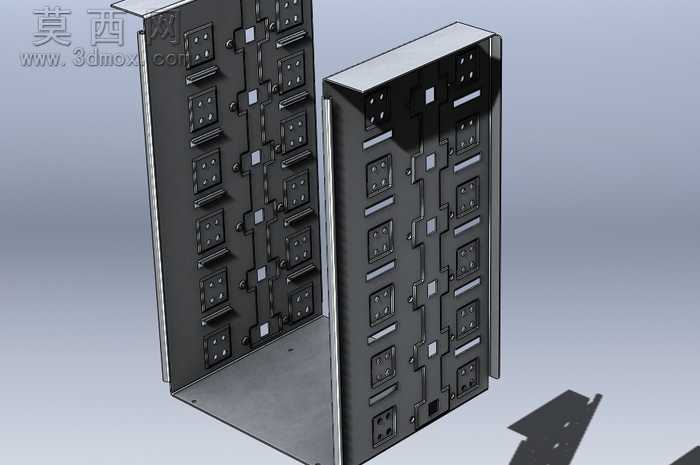

本作品为光盘驱动器配套金属机架的三维结构设计，整体采用钣金折弯成型的工艺思路完成建模，在三维软件环境中首先完成主体轮廓的草图绘制，以对称式双立柱搭配底部承托底座的结构形式搭建整体框架，充分考量光盘驱动器安装后的承重需求与插拔操作的空间余量。建模过程中对两侧立柱的安装孔位做了阵列式排布设计，每列孔位严格按照通用光驱的固定螺丝间距做等距校准，同时预留了不同规格光驱的适配安装位，孔位边缘做了倒角处理避免安装时刮擦硬件外壳。材质设定上选用冷轧钢板作为基础材质，渲染时还原了金属板材的哑光磨砂质感，对板材折弯处的圆角过渡、冲压成型的定位卡扣结构都做了精细化的特征还原，两侧立柱中间的连接筋位采用一体化冲压成型的结构设计，既减少了额外焊接组装的工序，也大幅提升了机架整体的结构强度，避免长期使用出现立柱变形偏移的问题。设计过程中重点考量了机架的通风散热需求，在立柱非安装区域均匀排布了方形散热通孔，既能够减轻机架自身重量，也可以帮助光驱在长时间读写工作时快速散出热量，底部承托平台做了折边包边处理，边缘做了内卷边设计避免安装维护时划伤操作人员。整体结构完全遵循钣金加工的工艺规范，所有折弯角度均为标准90度，折弯半径匹配常规钣金加工的刀具参数，无需特殊定制工装即可完成量产加工，安装定位卡扣的尺寸公差控制在合理范围内，既保证光驱安装时的定位精度，也不会出现卡扣过紧导致硬件拆装困难的问题，整体结构兼顾了结构强度、加工成本与使用实用性，能够适配多款标准尺寸的光盘驱动器安装固定需求。
