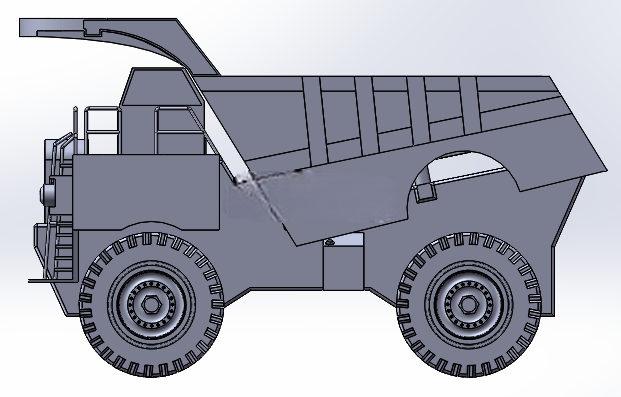

多轴工程翻斗运输车辆底盘结构设计

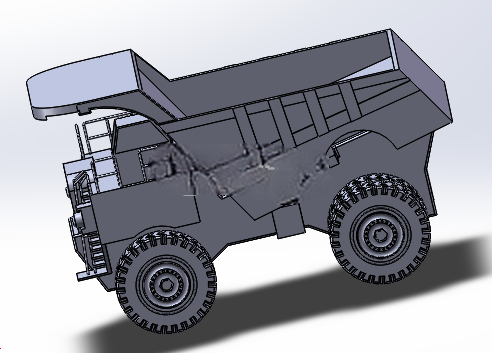

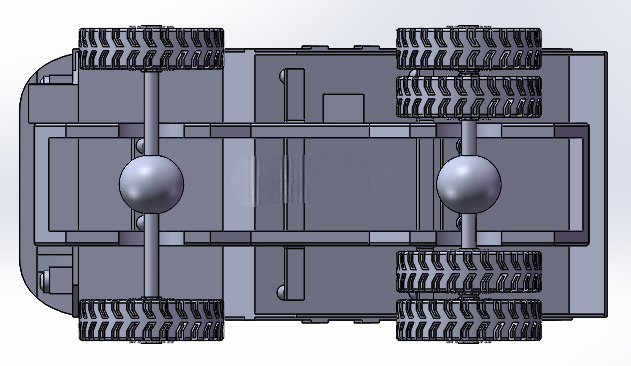

　　这款多轴工程翻斗运输设备，主要面向短途散装物料转运场景设计，常见于建筑工地土石方倒运、厂区散料周转、矿山采面短距矿料输送、市政工程渣土清运等作业环境，适配非铺装路面的复杂通行条件，解决小范围作业场景里散装物料装卸效率低的痛点。从底盘布局来看，采用多组车桥承载设计，前后桥均配置双胎组结构，单桥双侧双轮胎的排布能够有效分散重载状态下的接地压强，避免在松软施工场地出现陷车问题，同时多轴布局也让整车的承载上限得到提升，能够适配额定载荷下的散装物料运输需求，轮距与轴距的参数匹配充分考虑了狭窄施工场地的转弯半径要求，保证设备在有限作业空间内的通行灵活性。

　　行走底架作为整车的承载基础，采用框架式焊接结构设计，主梁沿整车纵向贯通布置，横梁按照载荷分布点位间隔排布，在车桥安装位、翻斗铰接位、液压元件安装位都做了局部加强处理，避免长期重载作业出现结构形变。料斗布置在轮胎行走底架的前部区域，这种前置料斗的布局能够让作业人员获得更好的前方视野，在装卸料作业时可以更直观地对准料堆与卸料点位，减少操作盲区。料斗的倾翻动作可以依托两种动力形式实现，针对小载荷轻量作业场景，可以依靠斗内物料自身重力配合料斗铰接点的锁止机构解锁完成倾翻卸料，针对大载荷、粘性物料作业场景，则配置液压推力缸作为倾翻动力，通过液压缸的推力推动料斗绕铰接点旋转，实现斗内物料的彻底卸除，避免物料粘附斗壁造成残留。在设计过程中，充分考虑了设备的安装边界与维护空间，车桥与车架之间的悬挂安装位预留了足够的缓冲行程，避免重载颠簸工况下车架与车桥发生刚性碰撞；液压管路沿车架主梁内侧排布，既避免了行驶过程中碎石剐蹭管路，也预留了管路拆装维护的操作空间；料斗与车架的铰接点采用可拆卸销轴结构，磨损后可以快速更换销轴与轴套，降低维护成本。轮胎选用深花纹越野工程轮胎，胎面的大块花纹能够在泥泞、碎石路面提供足够的抓地力，避免打滑陷车，轮胎的安装螺栓孔位参数匹配通用工程车桥的安装标准，后期更换配件无需定制加工。

　　料斗的斗型采用敞口梯形设计，进料口宽度大于斗底宽度，既方便装载机等上料设备对准投料，也能在倾翻时让物料顺着斗壁斜面快速滑出，减少卸料阻力，斗体边缘做了加厚耐磨处理，应对砂石、矿石等硬质物料的长期冲刷磨损。转向系统的布置充分考虑多轴车辆的转向协同性，通过转向拉杆的参数匹配，让各转向轮的转角符合阿克曼转向几何要求，减少转弯过程中的轮胎磨损，同时转向机构的杆件都布置在车架内侧，避免作业过程中被物料剐蹭变形。制动系统采用气刹结构，配合多组制动鼓实现重载状态下的可靠制动，保证坡道作业、满载行驶时的制动安全性，储气筒、制动阀等元件都布置在车架中部的封闭防护区域，减少施工扬尘、泥水对制动元件的侵蚀。

　　整车的外形尺寸充分考虑常规施工场地的通行限界，宽度适配临时施工便道的通行宽度，高度满足常规厂区大门、临时施工通道的限高要求，能够在不额外改造通行环境的前提下直接进场作业。在三维建模过程中，所有结构件的装配关系都按照实际生产的装配工艺搭建，焊接件的焊缝预留、螺栓连接的操作空间、运动部件的行程干涉都做了逐一校验，比如料斗倾翻到最大角度时，斗尾与车架、后轮组之间预留了足够的安全间隙，不会出现运动干涉；液压缸全伸全缩行程内，缸体与车架、料斗的连接位没有卡滞风险；转向轮打到最大转角时，轮胎与车架、挡泥板之间也保留了足够的跳动间隙，适配颠簸路面的轮胎跳动量。
