可调速辊式金属板料表面拉丝处理设备

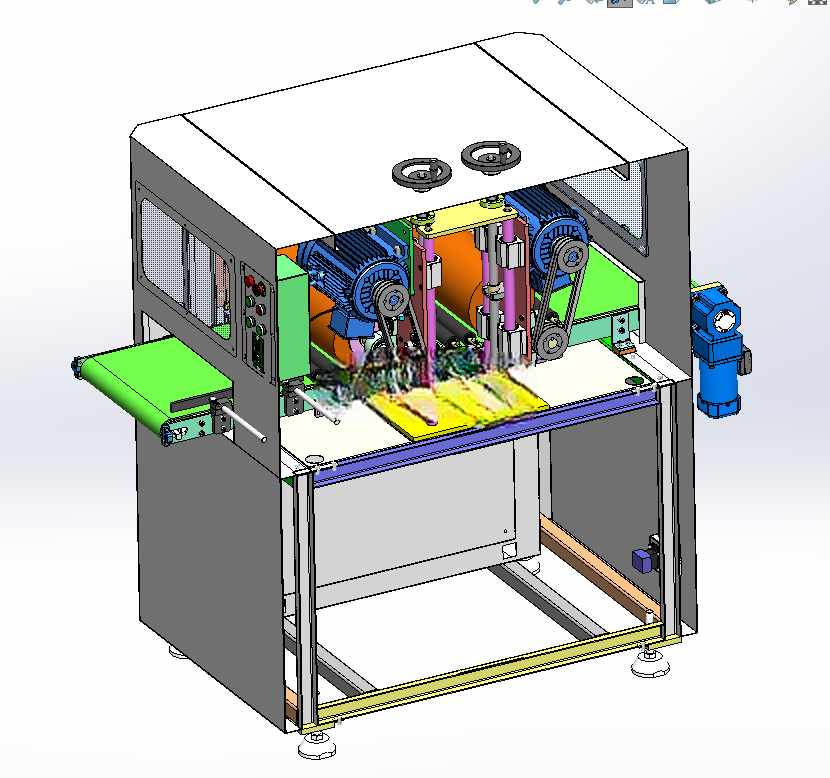

　　在金属板材表面处理加工环节，这类辊式拉丝设备是钣金加工、五金制品生产线上的核心工位设备，主要用于对不锈钢、铝合金、铜合金等各类金属平板类工件做表面拉丝纹理加工，替代传统手工打磨的低效作业模式，适配厨卫五金、家电面板、装饰金属件、工业机箱外壳等多类产品的表面处理需求，能稳定输出均匀一致的直丝纹理，避免手工加工出现的纹理杂乱、深浅不一的问题。设备整体采用立式柜式集成结构，将拉丝执行机构、输送机构、动力单元、电控系统全部整合在封闭柜体内，外露的进料输送段伸出柜体前端，方便对接上游上料工位或者人工放料作业，柜体底部配置可调支撑脚，可根据车间地面平整度调整设备水平度，保证输送面与拉丝辊的平行度误差控制在合理范围内，避免加工过程中出现板料跑偏、纹理倾斜的问题。设备有效加工宽度为400mm，可覆盖绝大多数常规尺寸的金属平板工件加工需求，针对小尺寸工件可配套专用治具实现批量上料加工，针对大尺寸窄板工件也可通过多次定位完成整面加工。拉丝加工的厚度适配范围覆盖0-100mm，通过调整拉丝辊的下压间隙即可适配不同厚度的工件，间隙调整机构带刻度锁紧结构，调整完成后可锁定位置，避免批量加工过程中出现间隙偏移导致的加工深度不一致问题。

　　拉丝辊刷的驱动采用独立调速电机，最高转速可达1440r/min，可根据不同材质、不同纹理要求调整辊刷转速，加工软质铝合金类工件时可适当降低转速避免工件表面过抛，加工不锈钢等硬质材质时可提高转速保证纹理清晰度；输送机构采用独立的变频调速动力，线速度可在0-10m/min范围内无级调整，配合辊刷转速的参数匹配，可加工出不同粗细、不同深浅的拉丝纹理，满足粗丝、细丝、雾面等不同表面效果的加工需求。

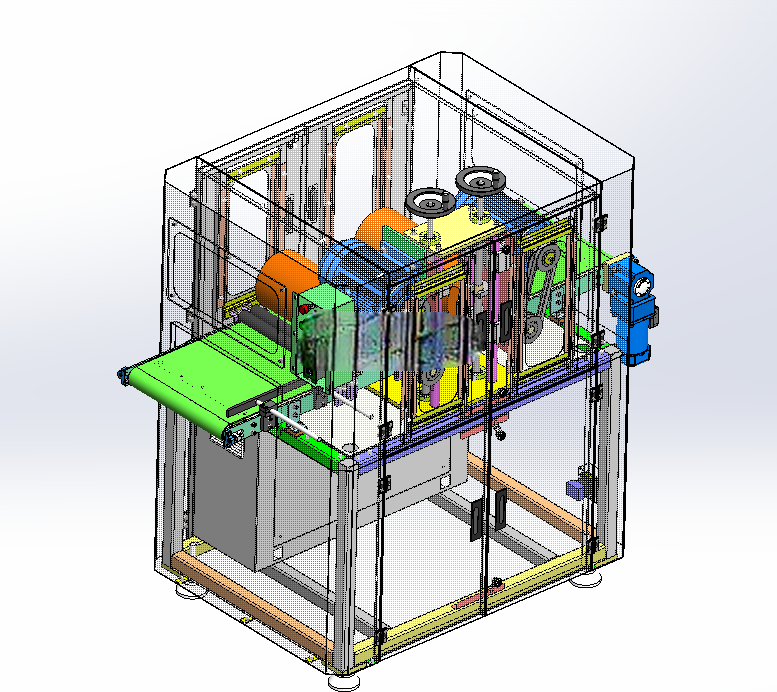

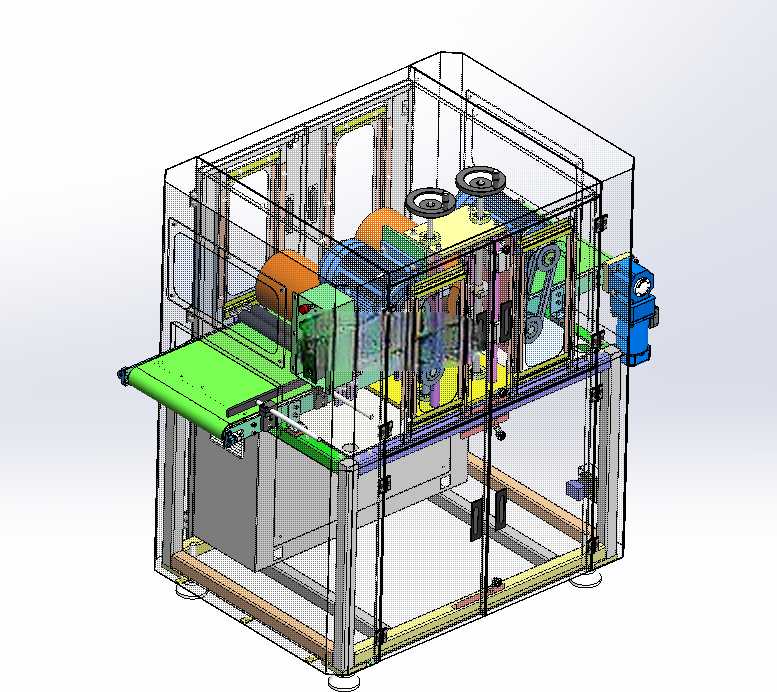

　　设备的设计过程中优先考虑了加工稳定性与维护便捷性，柜体侧面设置双开门检修舱，日常更换拉丝辊刷、清理打磨废屑、检查传动部件时可直接打开舱门操作，无需拆解整体外壳；电控操作面板设置在柜体前部靠近进料端的位置，操作人员站在上料位即可完成启停、速度调整、紧急停机等操作，符合人机工程学设计要求；柜体内部设置废屑收集导流结构，打磨产生的金属废屑可顺着导流板落入下部集屑抽屉，定期清理即可，避免废屑堆积影响传动部件运行。

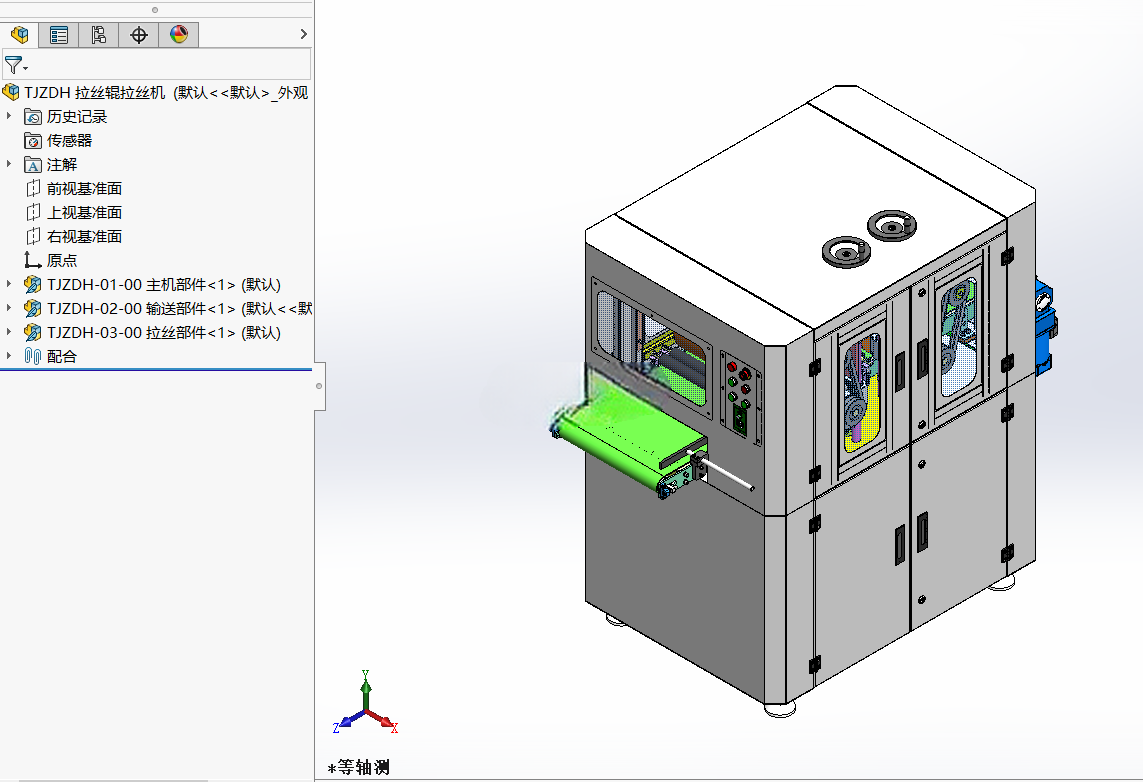

　　建模过程中完整还原了设备的装配约束关系，所有运动部件的配合间隙、安装位置均按照实际加工装配要求设置，输送辊的平行度、拉丝辊的跳动公差、门板的开合间隙都做了对应约束，可直接用于设备方案展示、结构改型设计、产线布局模拟等场景，也可作为同类表面处理设备设计的参考蓝本，帮助设计人员快速梳理立式拉丝设备的结构布局逻辑，减少前期方案构思的重复工作量。设备安装时需要预留前部操作空间与后部检修空间，前部上料位预留不小于1m的操作空间方便人工上料或者对接自动上料机构，后部检修位预留不小于0.8m的开门空间，设备整体外接三相工业电源即可运行，无需额外配置复杂的辅助气源或者液压站，集成化程度高，适合中小型五金加工车间快速部署上线。
