龙门架多轴焊接机器人成套结构设计

　　在重型钢结构、工程机械构件、大型箱体类零部件的焊接加工场景中，普通落地式六轴焊接机器人往往受限于臂展范围，无法覆盖大尺寸工件的全焊缝位置，龙门架搭载六轴机器人的焊接方案，正是为解决大跨度焊接作业的覆盖难题而设计。这套结构的核心设计逻辑，是通过龙门架的三轴直线运动拓展作业范围，再搭配末端六轴机器人的灵活姿态调整，实现大尺寸工件全位置焊缝的自动化焊接，无需反复挪动工件装夹位置，大幅降低重型工件吊装对位的辅助工时。

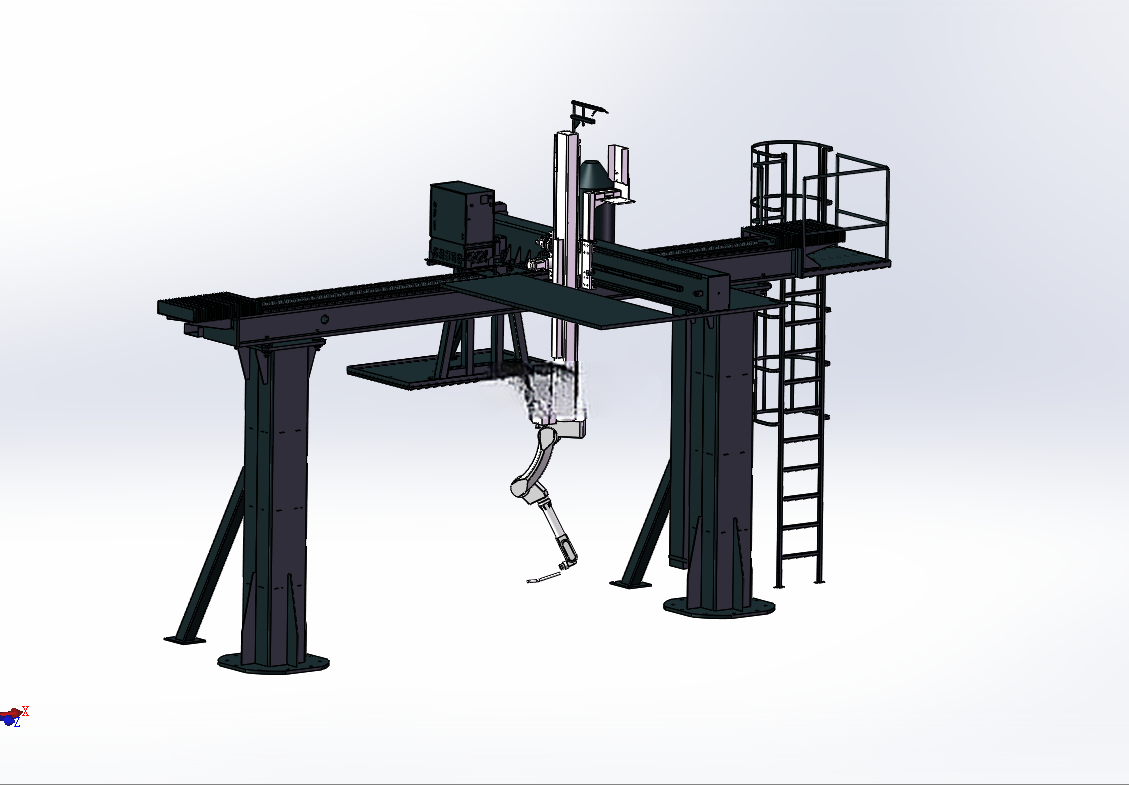

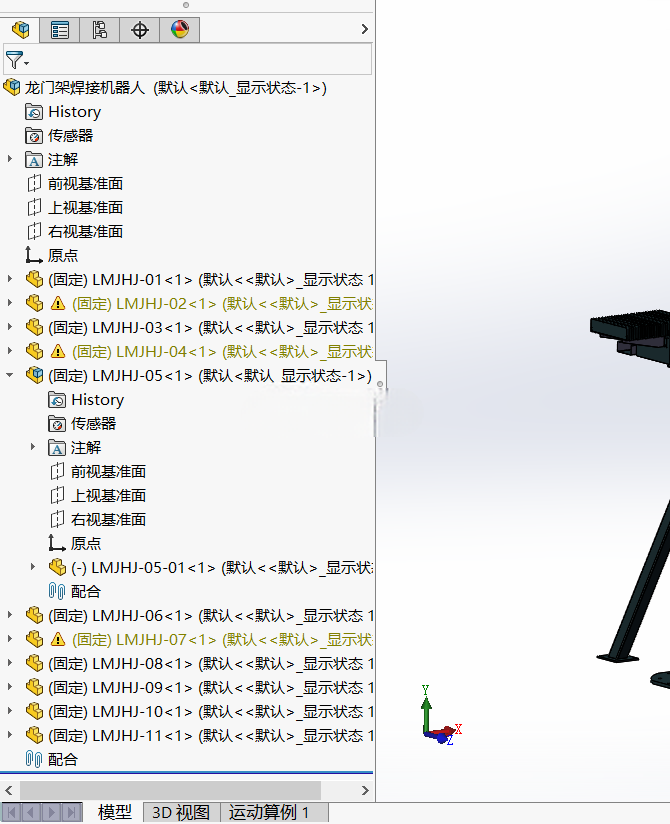

　　从结构组成来看，整套设备包含架体、行走驱动单元、传动组件、导向组件以及搭载的六轴焊接机器人本体。架体采用型钢焊接后去应力处理的结构形式，主梁与支腿的连接位置设计有加强筋板，避免长跨度主梁在机器人行走及焊接作业时产生挠曲变形，影响焊缝轨迹精度。X轴方向为龙门整体沿地面导轨的长距离行走，导轨采用重载滚柱直线导轨，搭配齿轮齿条传动，传动间隙通过双齿轮消隙结构控制，保证长距离行走的位置重复精度；Y轴为机器人安装滑座沿龙门横梁的横向移动，同样采用直线导轨导向，传动选用高精度滚珠丝杠，适配横梁跨度内的横向位置快速调整；Z轴为滑枕的垂直升降运动，带平衡气缸结构抵消滑枕及机器人的自重，避免垂直方向传动因自重产生下坠误差，三个直线轴的运动行程可根据常见加工工件的尺寸范围做适配调整，常规配置下X轴行程可覆盖十米级长度工件，Y轴覆盖三米级宽度范围，Z轴满足一米级高度差的作业需求。

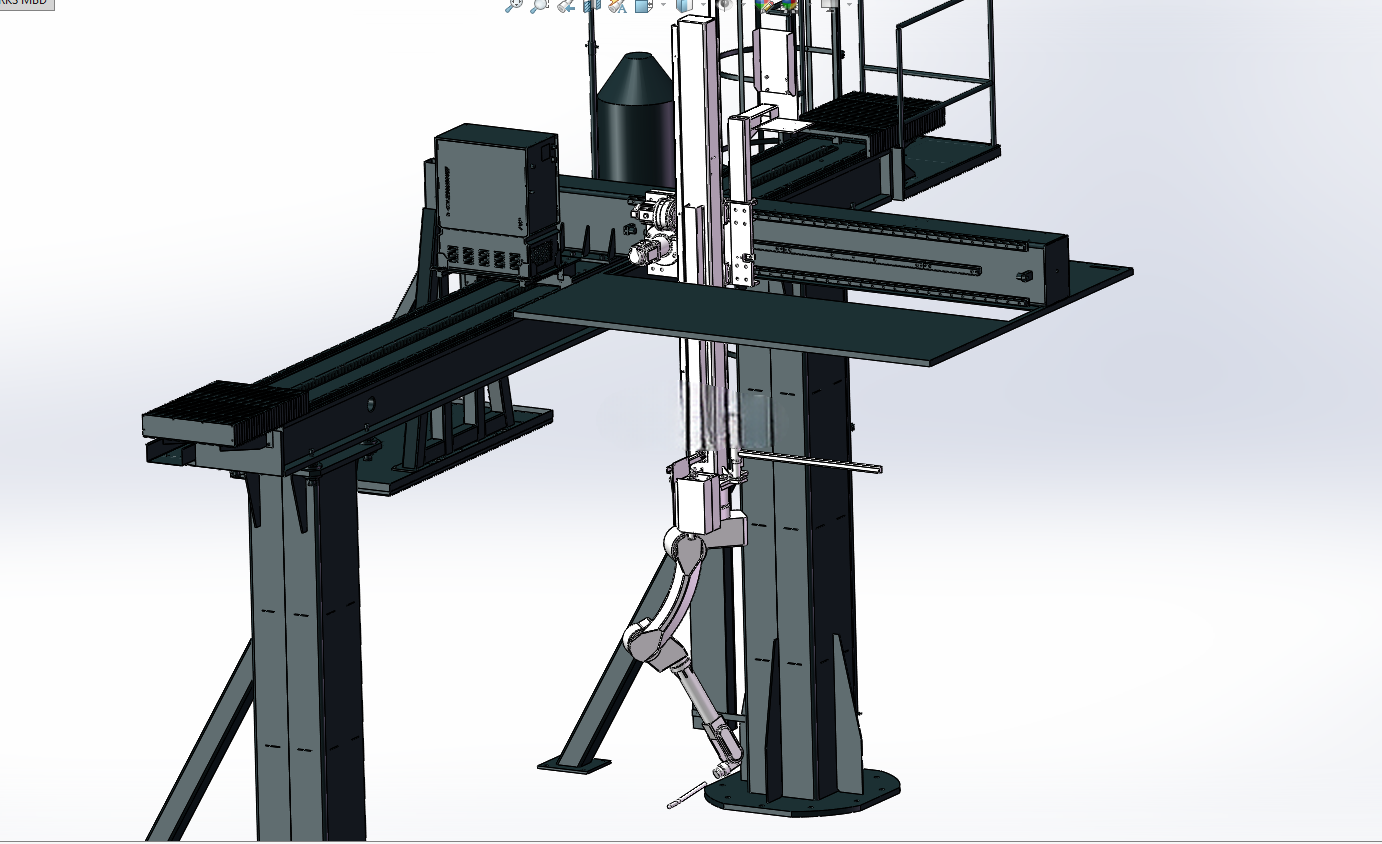

　　末端搭载的六轴机器人安装在Z轴滑枕末端的安装法兰上，法兰面加工有定位止口与标准安装螺孔，可适配主流负载6-20kg的六轴焊接机器人，机器人的线缆、焊接送丝管、气路管线均通过拖链沿龙门架走线，拖链内置分隔隔层，将动力线缆、信号线缆、气路、送丝通道分离布置，避免管线间相互干扰，同时拖链的弯曲半径满足各类管线的最小弯曲要求，防止长期往复运动中管线出现折损。

　　设计过程中重点考量了结构刚性与运动精度的平衡，龙门架的支腿底部设计有调整垫铁与地脚螺栓安装位，安装时可通过垫铁调整架体水平度，保证导轨安装面的平面度公差控制在合理范围内，避免导轨安装偏差导致的行走卡滞或精度损失。各轴的驱动伺服电机均带有抱闸机构，在设备断电或急停状态下可锁死各轴位置，防止滑座或龙门出现滑移引发安全事故。传动部件的润滑采用集中自动润滑系统，可按设定周期对导轨、齿轮齿条、丝杠的运动副加注润滑脂，减少日常维护的工作量，同时延长传动部件的使用寿命。

　　在实际作业场景中，这套设备可适配埋弧焊、气体保护焊等多种焊接工艺，针对大型工程机械的结构件、船舶分段构件、重型货架梁体等大尺寸工件，可通过离线编程提前规划焊缝轨迹，龙门三轴先将机器人末端移动到焊缝所在的大致区域，再由六轴机器人调整焊枪姿态，精准对齐焊缝位置完成焊接，对于长直焊缝、空间曲线焊缝都能实现稳定的焊接作业，相比人工焊接可大幅提升焊缝质量的一致性，降低焊接作业人员的劳动强度，同时避免焊接弧光、烟尘对作业人员的职业健康伤害。

　　安装边界方面，设备安装需要在地面预埋地脚螺栓或做专门的设备安装基础，基础的平面度、承载能力需满足架体及满负载运行时的承重要求，两侧地面导轨的安装平行度公差需控制在每米0.1mm以内，横梁导轨与地面导轨的垂直度公差同样需严格控制，否则会导致运动过程中出现卡滞、异响，甚至影响最终的焊接轨迹精度。设备周边需预留足够的维护空间，方便日常对传动部件、润滑系统、管线拖链进行检查维护，同时焊接作业区域需配套焊接烟尘净化装置、安全防护围栏，避免焊接弧光外泄、烟尘扩散影响周边作业区域。

　　整套结构的设计充分考虑了大工件焊接的实际需求，将龙门的大行程移动优势与六轴机器人的姿态灵活性结合，既解决了普通焊接机器人作业范围不足的问题，又避免了为适配大工件盲目加大机器人臂展导致的刚性下降、成本攀升问题，各部件的选型与结构设计都围绕焊接作业的精度要求、负载要求、长期运行稳定性展开，可直接作为同类龙门焊接设备的结构设计参考，也可根据具体的工件尺寸、焊接工艺要求对各轴行程、驱动参数、搭载机器人型号做针对性调整。
