自动化铅氧化度试验检测设备结构设计

　　在铅酸蓄电池生产、铅基材料加工以及涉铅化工原料质检环节，铅氧化度是直接影响产品电化学性能、材料稳定性的核心指标，传统人工检测流程需要操作人员手动完成试剂称量、溶液配比、反应等待、比色判定等多步操作，不仅检测效率低，不同操作人员的比色判断偏差还容易导致检测结果离散性大，难以满足批量生产环节的一致性质控要求，这款自动化铅氧化度试验设备正是针对这一场景痛点开发的专用理化检测装备。

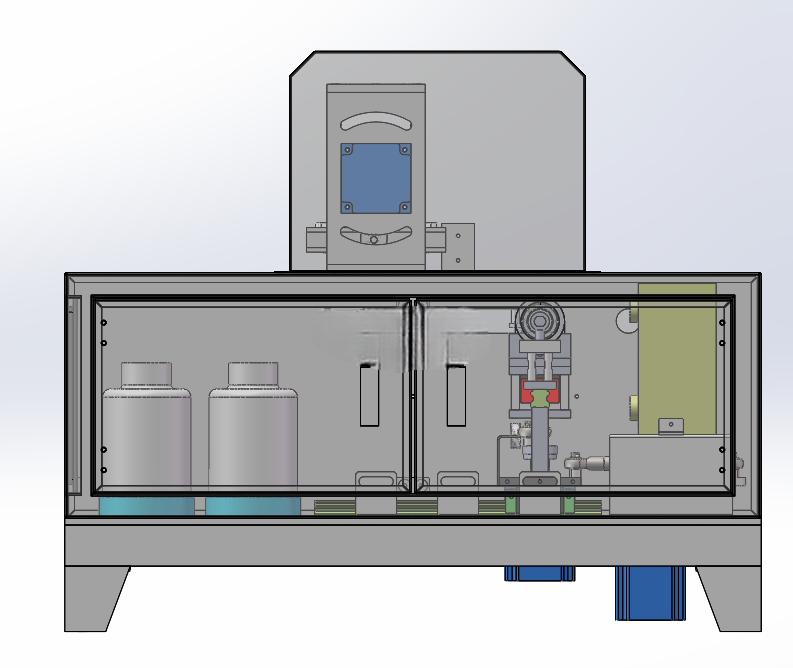

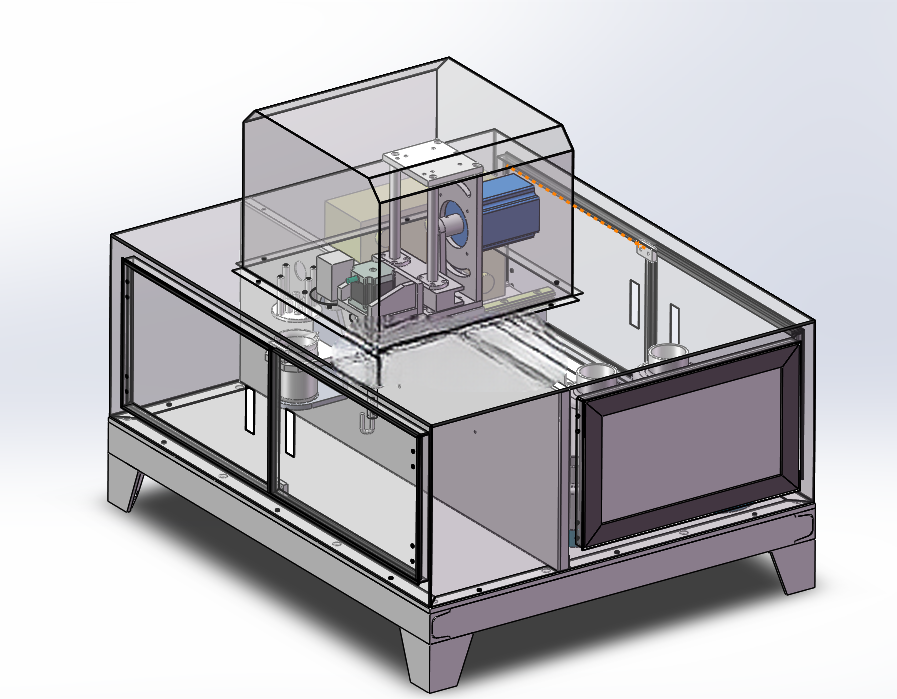

　　从设备整体布局来看，整机采用台式一体化结构设计，底部设置四个可调支撑脚，可直接放置在常规实验室操作台或生产车间质检工位台面上，无需额外做地基固定，安装时仅需预留设备后侧150mm的管线排布空间、前侧600mm的操作维护空间即可，整体宽度控制在1200mm、深度700mm、总高度1100mm，适配多数工业质检场景的空间边界。设备上半部分后侧设置独立的电气控制仓，仓门采用嵌入式观察窗设计，既可以直观查看内部控制器、驱动器的运行状态，也能隔绝试验过程中可能产生的溶液飞溅，保护电气元件不受腐蚀；下半部分为主工作仓，采用透明防护门板封闭，既可以观察内部试验流程，也能避免试验过程中试剂挥发扩散到操作环境中。

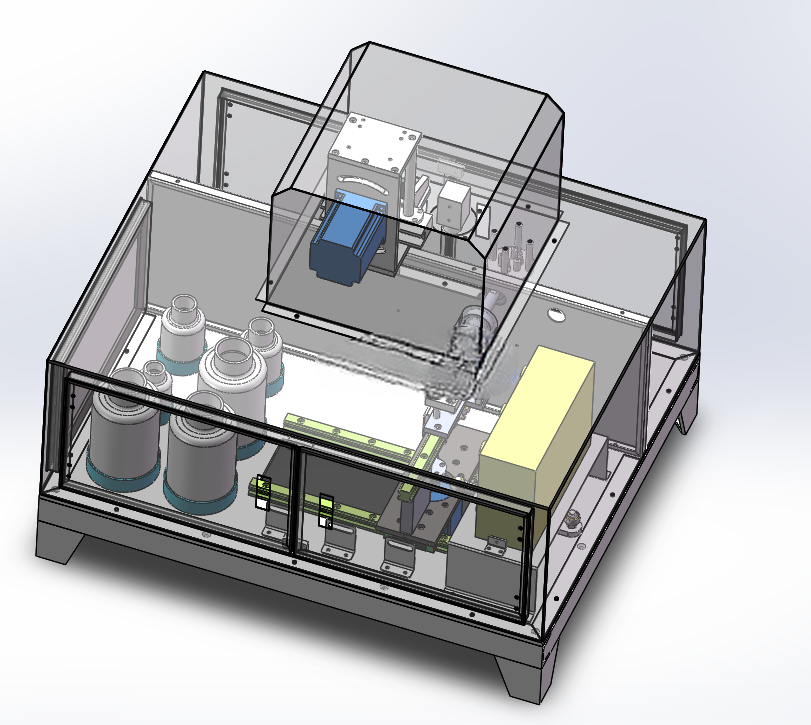

　　工作仓内部采用模块化分区设计，左侧区域为溶液存储与配比单元，设置两个大容量储液罐，分别存放基础反应试剂与标准标定溶液，储液罐下方配套高精度蠕动泵与计量管路，可根据预设的试验参数自动完成试剂的定量抽取、混合配比，替代人工移液、称量操作，配比精度可控制在±0.1ml范围内，有效降低人为操作带来的配比误差。中间区域为反应工位，设置可升降的样品夹持机构，待测试样放置到位后，机构自动将试样送入混合完成的反应溶液中，按照预设时长完成浸出反应，反应过程中配套的微型搅拌机构可低速搅动溶液，保证反应充分均匀，避免局部浓度差影响检测结果。右侧区域为视觉检测单元，搭载高分辨率工业摄像头与标准化冷光源，在反应达到预设时长后，自动采集反应溶液的图像信息，通过内置的比色算法将溶液颜色参数与标准色阶库做比对，直接输出铅氧化度的量化检测结果，消除人工比色的主观判断偏差。

　　从设计思路层面，这款设备在结构建模阶段就充分考虑了涉铅试验场景的防腐蚀、易清洁需求，所有与溶液接触的结构件均采用耐酸碱的PP材质与316不锈钢材质，管路采用快插式连接结构，方便定期更换老化管路、清理残留试剂；储液罐底部设置排空阀，设备长期停用前可快速排空内部残留溶液，避免结晶堵塞管路。设备的运动部件全部设置在工作仓外侧的安装腔体内，与试验区域做密封隔离，防止溶液蒸汽侵蚀传动部件，延长设备维护周期。电气控制仓内采用分层安装布局，强电回路与弱电控制回路分开排布，减少信号干扰，同时预留了标准通讯接口，可将检测数据直接上传到车间质量管理系统，满足生产过程的数字化质控需求。

　　在实际应用中，这款设备可覆盖铅粉、铅膏、铅基合金等多种样品的铅氧化度检测需求，单批次检测周期相比人工操作缩短40%以上，检测结果的重复性偏差可控制在2%以内，既可以用在实验室的材料研发环节做多样本平行试验，也可以部署在生产车间的制程质检工位，配合生产线做在线抽样检测。设备操作端设置在正面防护门上方，采用简洁的参数设置界面，操作人员仅需完成试样放置、启动程序两个操作即可完成全流程检测，无需具备专业的理化检测操作资质，降低了质检岗位的人员技能要求。结构设计上还预留了拓展空间，可根据不同的检测标准调整反应工位数量、更换不同倍率的镜头，适配不同行业的铅氧化度检测规范，无需对整体结构做大规模改动。
