链条输送式产品消磁生产线结构设计

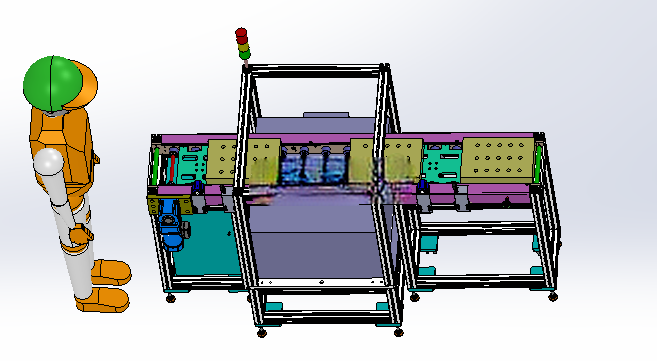

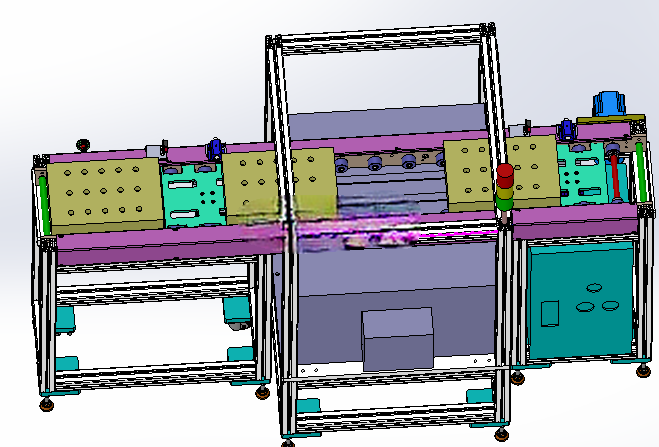

　　在精密五金、电子元器件、汽车零部件等对剩磁指标有严格要求的制造场景中，工件经过切削、冲压、磁化检测等工序后残留的剩磁会吸附铁屑、影响后续装配精度、干扰电子元件性能，消磁工序是这类产线不可或缺的核心环节，这套链条输送式消磁生产线正是针对中小规格批量工件的连续消磁需求开发的整线结构方案。整线采用链条作为工件载具的输送载体，输送段的张紧结构布置在产线尾端，通过调节螺栓调整张紧轮位置控制链条垂度，避免运行过程中出现卡滞、跳齿问题，输送驱动单元采用点击驱动形式，驱动电机与主动链轮之间通过链传动连接，传动比匹配常规消磁工序的节拍要求，可根据实际生产需求调整运行速度，适配不同消磁时长的工件处理需求。

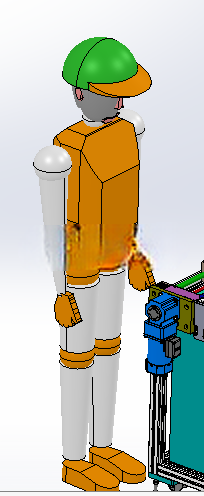

　　中间工位设置的顶升机构是整线的核心功能定位结构，当载有工件的工装板输送到消磁工位时，顶升气缸带动定位托板上升，将工装板从输送链条上顶起脱离输送面，定位销插入工装板底部的定位套实现精准定位，保证工件处于消磁线圈的有效工作区域内，避免输送过程中的位置偏移导致消磁效果不均。产线集成的报警系统与消磁效果检测单元联动，当检测单元识别到工件剩磁指标超出合格阈值时，对应工位的指示灯触发声光报警，提示操作人员将不合格工件取出返工，不会流入下一道工序，有效管控消磁工序的合格率。上下料环节采用人工操作模式，产线两端预留足够的操作空间，操作人员站立位置与输送面的高度差符合人体工程学要求，无需过度弯腰或抬手即可完成工件取放，操作门槛低，新员工经过简单培训即可上岗，降低产线的人力培训成本。产线上方布置的追溯系统采用条码扫描识别方案，每个工装板配备唯一识别码，工件放置到工装板时扫描绑定工件信息，消磁过程中的参数、检测结果都会与工件信息绑定存储，可实现全流程的质量追溯，出现质量问题时可快速定位问题批次与工序节点。

　　从安装边界来看，整线的主体框架采用工业铝型材拼接搭建，底部设置可调脚杯，可适应车间地面±15mm的高度差，保证输送面水平，整线宽度控制在1.2米以内，长度可根据实际工位数量进行模块化拼接，单段标准长度为2米，可根据车间场地布局灵活调整，不需要对车间地面做特殊预埋处理，安装调试周期短。设计过程中充分考虑了维护便利性，消磁线圈、驱动电机、顶升气缸等易损部件都采用快拆式安装结构，拆卸时不需要拆解整线框架，日常维护时可快速更换故障部件，减少产线停机时间；输送链条的润滑点预留了注油嘴位置，日常保养时可直接通过注油嘴加注润滑脂，不需要拆解链条护罩。

　　产线的安全防护设计也做了充分考量，所有运动部件外侧都设置透明亚克力护罩，既可以观察设备运行状态，又能避免操作人员误触运动部件造成工伤，护罩采用快拆卡扣固定，需要清理内部杂物时可快速拆卸。这套产线结构适配多品种小批量的生产模式，更换不同规格的工装板即可处理不同尺寸的工件，不需要对整线结构做大规模改动，柔性化程度较高，可广泛应用于五金加工、电子制造、汽车零部件生产等需要消磁工序的车间场景，相比单工位手动消磁设备，生产效率可提升3倍以上，同时消磁质量的一致性更有保障，避免人工操作带来的质量波动。
