纺织业用自动丝印链板输送作业设备

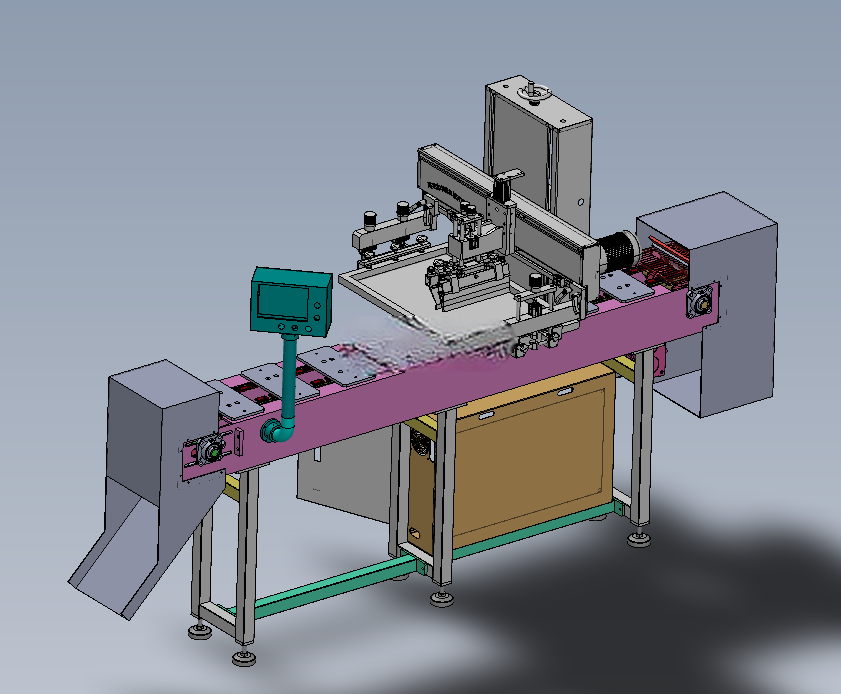

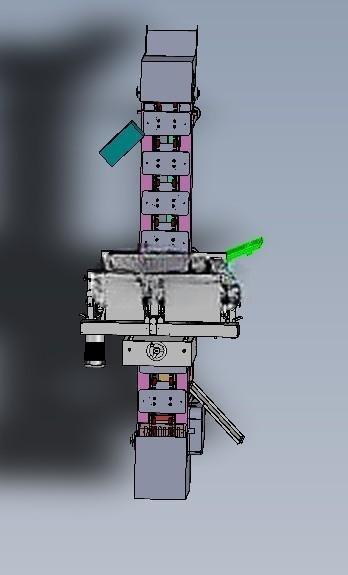

　　这套设备的核心设计逻辑，是针对纺织类片状、卷装物料的连续丝印作业需求，将印刷工位与链板输送结构做深度集成，解决传统单机丝印工序间物料转运效率低、对位偏差大的痛点。从结构布局来看，设备整体采用立式框架搭配双侧输送通道的设计，中部为核心丝印执行工位，集成了网版升降、刮刀往复的执行模组，顶部设置的手轮结构用于手动微调网版的水平位置与印刷压力，适配不同厚度、不同印刷幅面的纺织物料，调试阶段可快速完成参数校准，无需复杂的工装更换。设备下部的链板输送线是承载物料的核心结构，链板采用高强度耐磨板材拼接，单块链板的平面度控制在0.1mm以内，避免输送过程中物料出现翘曲、偏移，整条输送线的承载能力经过校核，可承受单批次连续上料的总载荷，支持长距离的工位间物料传递，从进料端的自动上料工位，到中部丝印工位，再到末端的出料收料工位，全程无需人工干预转运，大幅降低工序间的辅助作业时间。

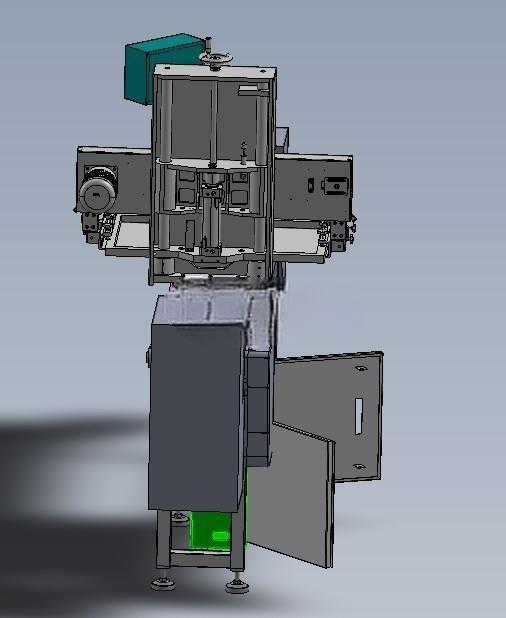

　　从实际应用场景出发，这套设备主要面向纺织面料、纺织辅料的表面图案印刷工序，比如织带、布标、小型纺织饰件的连续丝印作业，链板表面可根据物料特性做防滑、防静电处理，避免纺织类轻质物料在输送过程中出现移位，影响印刷对位精度。设备的侧方设置了可开合的防护检修门，日常维护时可快速打开门体，接触到内部的传动链轮、张紧机构以及印刷模组的驱动部件，张紧机构采用可调式螺栓结构，长期运行后链板出现松弛时，无需拆解整条输送线，仅通过调节两端的张紧螺栓即可完成张紧度校准，降低日常维护的工作量。设备底部配置了可调式支撑脚杯，可根据车间地面的平整度调节设备整体水平度，避免因地面倾斜导致链板运行跑偏、印刷对位偏差的问题，脚杯的调节行程预留了50mm的余量，适配多数车间的地面安装条件。

　　在功能设计上，丝印工位的刮刀模组采用伺服驱动控制，可根据印刷速度要求调节刮刀的往复速度与下压压力，针对不同渗透性的纺织面料，匹配对应的印刷参数，保证印刷图案的清晰度与色牢度，避免出现透印、漏印的问题。进料端与出料端的输送段做了延伸设计，可对接前端的自动上料机构与后端的烘干、收料机构，组成完整的纺织物料丝印自动化产线，无需额外做转接结构的定制设计，缩短产线搭建的周期。设备的电控部分集成在侧方的独立电控仓内，仓体做了防尘密封处理，适配纺织车间多飞絮的作业环境，避免飞絮进入电控仓导致电路接触不良的问题，电控仓的散热采用被动散热加防尘滤网的结构，既保证内部元器件的散热需求，又能阻挡纺织飞絮进入仓内。

　　从安装边界来看，设备整体的占地尺寸经过紧凑化优化，主体框架的宽度控制在1.2米以内，长度方向含进出料延伸段约2.8米，高度方向含顶部调节手轮约1.9米，安装时仅需预留周边0.8米的操作维护空间即可，无需过大的车间占地，适配中小型纺织加工车间的产线布局需求。链板的运行速度可根据生产节拍做无级调节，最快运行速度可匹配每分钟12米的印刷节拍，满足大批量连续生产的产能需求，低速运行时可保证高精度印刷的对位要求，适配小批量多品种的柔性生产需求。整套结构的建模过程中，所有的运动部件都做了干涉检查，链板运行过程中与两侧导向条、丝印工位的网版框架之间都预留了足够的安全间隙，避免运行过程中出现部件碰撞的问题，所有的连接螺栓、定位销都做了标准化选型，采用行业通用的标准件，后续维护更换时无需定制特殊配件，降低设备的全生命周期维护成本。
