自动贴胶带贴膜产线结构设计方案

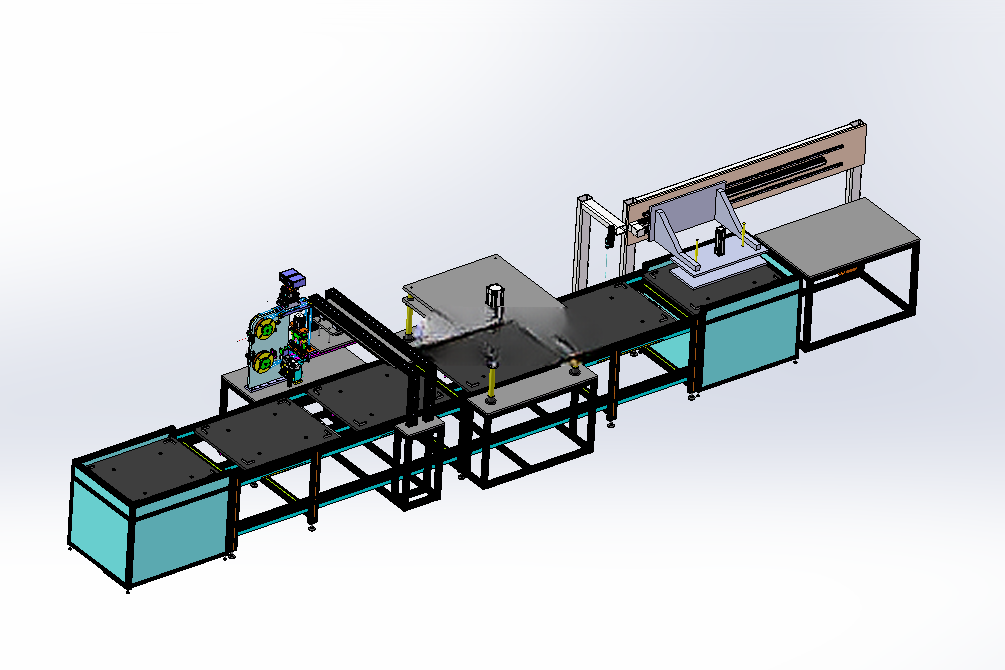

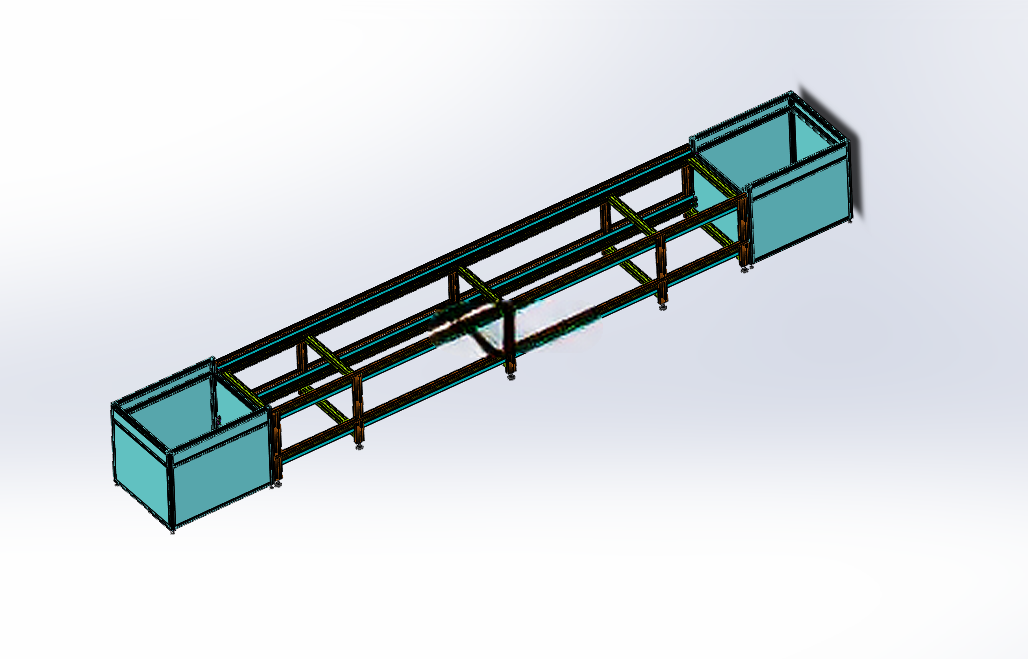

　　这套产线结构主要面向3C电子、小型家电外壳、平面板材类工件的表面贴装工序，适配需要在工件平面区域完成胶带粘贴、保护膜覆合的批量生产场景，可对接前端上料工位与后端下料检测工位，形成连续化的作业流，替代传统人工逐片贴附的作业模式，解决人工贴附时易出现的贴偏、褶皱、气泡残留、贴附压力不均等常见工艺问题。从整体布局来看，产线采用分段式铝型材框架搭建，主体输送段沿长度方向排布，各功能工位沿输送路径依次布设，安装时需预留两侧各700mm的操作维护通道，进料端对接上料机构的高度差控制在±5mm范围内，避免工件输送时出现卡滞。

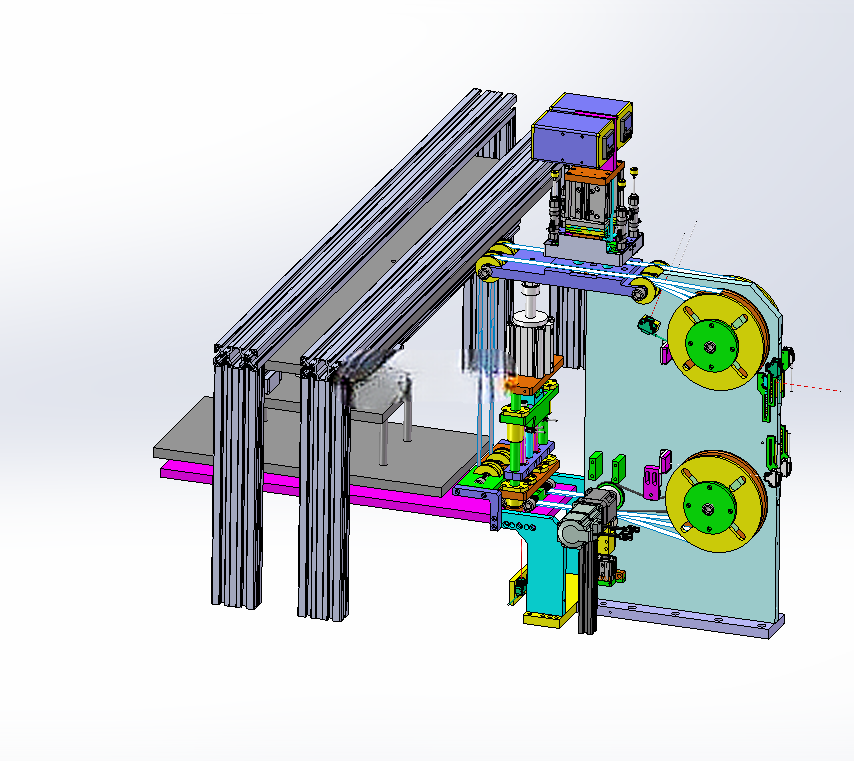

　　输送载体采用防滑平皮带搭配定位工装板的形式，工装板上可根据不同工件的外形更换定位治具，适配不同尺寸规格的平面类工件，单段输送段的有效输送宽度设置为400mm，可覆盖大部分中小型平面工件的输送需求，输送速度可根据贴附工艺的节拍要求在0-15m/min范围内调整，满足不同生产节奏的适配需求。贴附执行工位采用龙门式跨架结构搭载贴附头组件，贴附头集成了放料辊、导向辊、压合辊、离型纸收卷辊几个核心部分，放料辊可适配宽度50-300mm的胶带或保护膜卷料，压合辊采用邵氏硬度40度的硅胶材质，压合时可通过调压阀调整压合压力，压力调节范围0.1-0.5MPa，保证贴附时压力均匀作用在工件表面，减少气泡和贴附不牢的问题。

　　贴附头的横向移动采用直线导轨搭配同步带传动的结构，移动重复定位精度控制在±0.2mm以内，保证贴附位置的一致性，移动行程覆盖整个输送段的有效宽度，可满足不同宽度工件的贴附位置调整需求。在贴附工位前端设置了工件定位机构，当工装板携带工件输送到贴附工位时，阻挡气缸升起挡住工装板，两侧的定位气缸推出对工装板进行二次定位，消除输送过程中产生的位置偏差，保证每次贴附时工件的位置精度。产线的进料端预留了自动上料机构的安装接口，可对接机械手自动上料或者人工上料工位，出料端可对接下料机械手或者成品收集台，用户可根据自身车间的布局情况灵活拓展前后端的功能模块。设计时充分考虑了换料和维护的便捷性，料卷安装位置采用快拆式轴芯结构，更换料卷时无需额外工具，单人即可在2分钟内完成料卷更换，离型纸收卷采用独立的力矩电机驱动，可根据料卷的走料速度自动调整收卷张力，避免离型纸拉断或者松弛堆积的问题。各工位的气动元件均集中布置在机架侧面的气动阀岛区域，气管走线沿铝型材的槽道布设，整体走线整齐，后期排查故障时可快速定位对应的气路和线路。机架底部配置了可调脚杯和脚轮，安装时可通过脚杯调整整机的水平度，水平度误差控制在1mm/m以内，保证输送和贴附过程中设备运行平稳，无明显晃动。

　　压合辊的高度可通过手轮调整升降行程，升降行程范围0-150mm，可适配不同厚度的工件，工件厚度适配范围2-120mm，覆盖大部分常见的平面类贴附工件的厚度需求。在贴附工位还设置了静电消除棒，在贴附前对工件表面进行静电消除处理，减少工件表面因静电吸附灰尘导致的贴附不良问题，提升贴附后的成品良率。整套结构的设计优先考虑了工艺稳定性和维护便捷性，没有采用过于复杂的特殊结构，大部分零部件都采用行业通用标准件，后期加工和采购成本可控，组装调试难度较低，适合中小批量设备的组装落地，对于需要搭建平面贴附类产线的结构工程师来说，可直接参考该布局逻辑，根据自身的工件参数调整各部分的尺寸和工位配置，快速完成对应设备的方案设计。
