带防护结构的不合格品下料移载平台

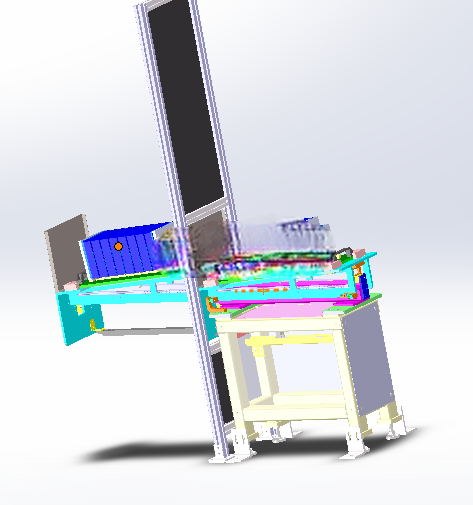

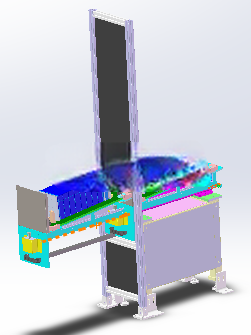

　　在3C电子、小型汽配、食品包装等离散制造产线的不合格品分流环节，传统人工分拣不合格件的模式，往往需要操作人员探身进入产线防护栏内部取件，既存在安全隐患，也会因人员介入打断产线连续运行节拍，这款不合格下料移动平台正是针对这类场景设计的工位级分流设备。设备整体采用立式框架搭配水平滑移模组的布局，底部安装座预留了与产线型材机架对接的固定孔位，安装时无需对原有产线主体结构做大规模改动，仅需将平台进料端与产线不合格品出料工位对齐，调整水平度后锁紧固定螺栓即可完成部署，整体安装边界控制在长1200mm、宽800mm、高1600mm范围内，不会占用过多产线侧方的操作通道空间。

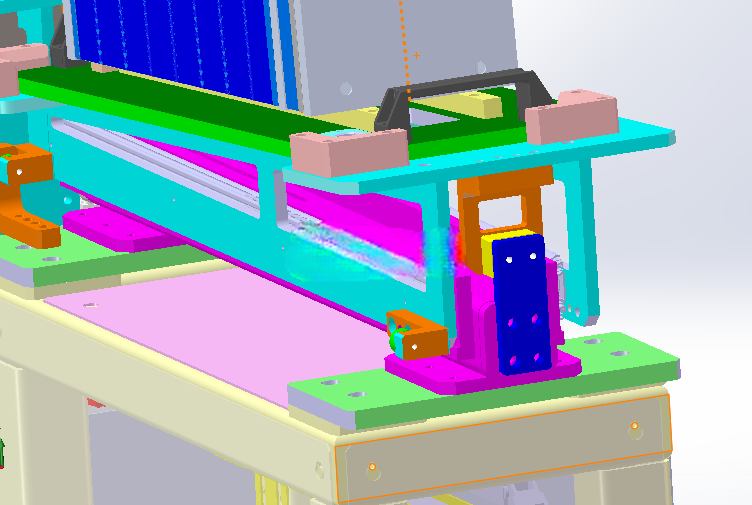

　　平台核心功能围绕不合格品托盘的自动承接、定位、移载展开，其中托盘定位机构设置在滑移平台的进料端，采用锥销定位加侧边夹钳的组合结构，当产线将盛放不合格件的托盘推送至平台接料位时，锥销首先插入托盘底部的定位孔完成粗定位，随后侧边夹钳动作将托盘夹紧固定，避免平移过程中托盘偏移导致工件掉落；托盘到位检测机构采用漫反射光电加接触式行程开关的双重检测方案，光电开关负责检测托盘是否进入接料范围，行程开关则负责确认托盘是否完全到位，双重信号确认后才会触发后续平移动作，避免因托盘未放稳导致的机构卡滞。

　　平移机构采用伺服电机驱动同步带搭配线性导轨的传动方案，相比气缸驱动的平移结构，伺服驱动的启停位置精度可控制在±0.2mm范围内，能够精准将满载的不合格品托盘移送至产线防护栏外侧的人工取件位，同时平移速度可根据产线节拍灵活调整，最快移送速度可达0.5m/s，不会因移载动作拖慢整线运行效率。设备四周设置的防护机构采用铝型材框架搭配透明亚克力板的结构，既能够将平移机构的运动区域完全封闭，避免人员误触运动部件造成安全事故，透明板材也方便运维人员直接观察内部机构的运行状态，日常排查故障时无需完全拆除防护板，仅需打开对应位置的检修门即可完成维护操作。

　　在产线实际运行过程中，该平台的作业逻辑完全适配无人化产线的运行需求：当产线检测工位识别出不合格工件后，会将工件统一归集到接料位的空托盘内，待托盘满载后，平台自动触发平移动作，将满载托盘移送至外侧取件位，同时将另一侧预先放置的空托盘移送至接料位继续承接不合格件，操作人员仅需在防护栏外侧取走满载托盘、更换空托盘即可，全程无需进入产线防护区域，既保障了人员操作安全，也实现了不合格品归集过程的不停机作业，能够有效提升产线的整体运行效率。

　　设计过程中针对托盘承载做了专项强化，滑移平台的承载板采用6mm厚冷轧钢板折弯焊接成型，底部设置加强筋结构，单工位最大承载可达50kg，能够适配大多数小型零部件的不合格品归集需求；线性导轨选用带防尘罩的型号，可适配车间内存在少量粉尘的作业环境，同步带则采用耐磨损的聚氨酯材质，日常运行无需频繁加注润滑油，降低了设备的后期维护成本。设备的电气控制预留了标准IO接口，可直接对接大多数产线的PLC控制系统，无需额外增设独立控制箱，接线时仅需接入电源与产线交互信号即可完成调试，能够快速适配不同厂家的现有产线改造需求。
