数控驱动行星式研磨加工设备结构设计

　　这款行星式研磨设备主要面向精密五金、电子元器件、小型机械零件的批量表面光整加工场景，在五金加工车间、精密零部件生产线、小型工件表面处理工段都能适配，可完成工件去毛刺、倒角、表面抛光、去除氧化层等多道研磨工序，替代传统人工打磨的低效作业模式，适配批量中小尺寸工件的连续加工需求。设备采用数控系统做核心控制，搭配电机作为动力输出端，工件放置在研磨桶内后，通过行星运动轨迹带动研磨介质与工件产生相对摩擦，相比普通滚筒研磨的加工均匀度更高，能避免工件表面出现研磨死角，针对异形件、带复杂沟槽的小零件也能实现全表面的均匀研磨效果。

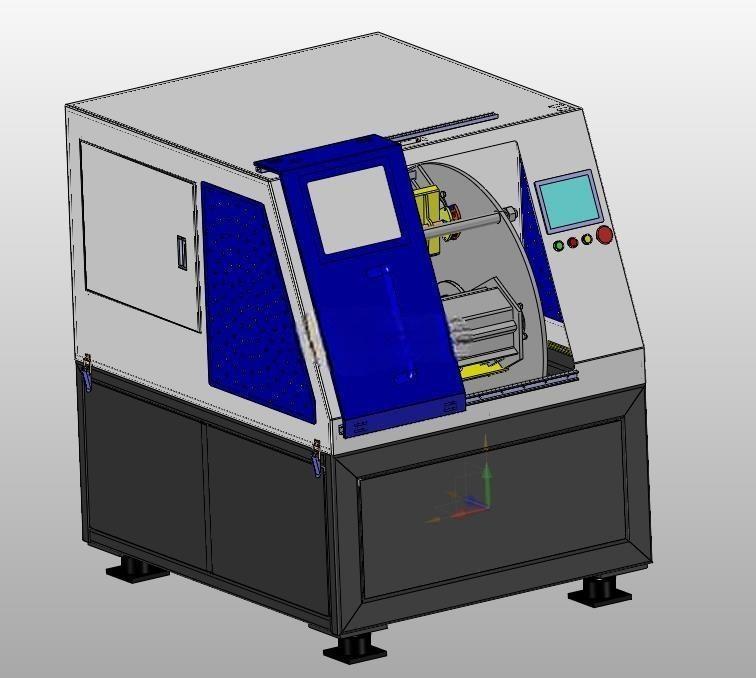

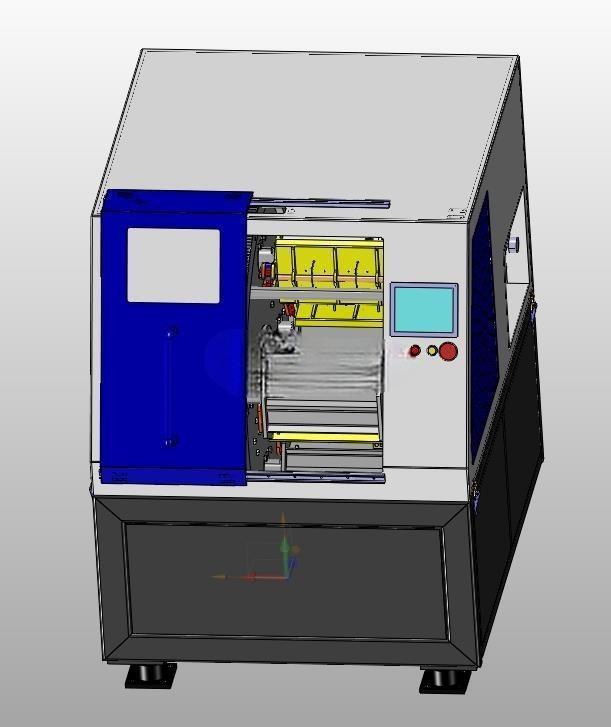

　　从结构设计逻辑来看，整体采用分体式机架布局，下部为承重底座，内置动力传动组件与配重结构，保证设备高速运转时的整机稳定性，底座底部配置可调式减震垫脚，可适配车间不同平整度的地面安装，无需额外做预埋基础，降低现场安装的施工成本。上部为加工腔体与操作控制区，加工腔体侧部设置可开合防护门，门上预留透明观察窗，方便作业人员实时观察内部研磨状态，防护门配备安全联锁结构，门体未完全闭合时设备无法启动，避免运转过程中研磨介质飞溅造成安全隐患。操作区集成触控显示屏与实体控制按钮，触控屏可设置研磨转速、加工时长、正反转切换间隔等参数，实体急停按钮可在突发状况下快速切断设备动力，符合车间设备的安全操作规范。

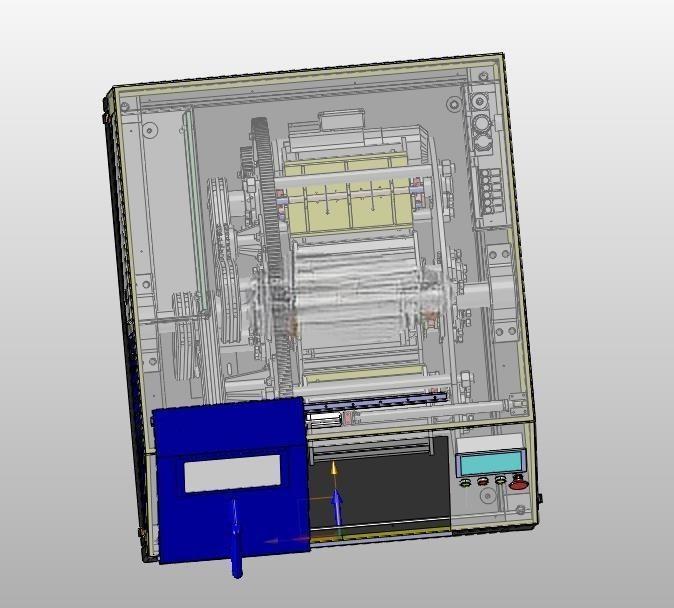

　　设备内部的研磨桶组件采用行星轮系传动结构，公转与自转的转速比经过反复调校，既保证研磨介质与工件的充分接触，又避免转速过高导致工件表面产生过磨、磕碰伤的问题，传动组件全部做密封防护处理，防止研磨过程中产生的磨屑、研磨液渗入传动结构造成部件磨损，延长设备核心部件的使用寿命。从安装边界来看，设备整体占地面积控制在小型加工设备的适配范围内，无需占用大面积车间空间，设备后侧预留电气接线口与研磨液排放接口，可对接车间现有供液与排污管路，上部腔体的开合空间预留充足，更换研磨介质、取放工件时操作空间充裕，不会与周边设备产生干涉。

　　设计过程中对内部走管走线做了分层排布，动力线路与控制信号线路分开布设，避免信号干扰导致数控系统出现参数误判，腔体内部做圆角过渡处理，减少磨屑在腔体边角的堆积，日常清理维护时无需拆解过多结构即可完成腔体清洁。针对不同材质工件的研磨需求，设备可适配不同材质的研磨磨料，研磨桶的转速参数可根据工件材质做针对性调整，加工脆性材质工件时可降低转速减少冲击，加工硬质金属工件时可提高转速提升研磨效率，整体结构的刚性设计可支撑长时间连续运转的负载要求，不会因长期作业出现机架变形、传动精度下降的问题。
