汽车天窗玻璃底涂旋转作业工作站

　　这套工作站面向汽车天窗玻璃装配前的底剂涂布工序，核心解决单片玻璃在人工取放、表面清洁、底涂涂覆、孔位擦拭及工位流转之间的节拍衔接问题。现场布局围绕一个可旋转的承托托盘展开，操作工在固定站位完成玻璃片上料，托盘将工件带入清洁与涂覆区域，再依次完成外观检查、清洁剂擦拭、底剂涂刷和探测孔残胶清理，最后由吸盘移载至下一工位。

　　从工艺顺序看，作业链条并不复杂，但对一致性和防错要求较高。玻璃先放置到托盘定位面上，随后取清洁瓶对天窗玻璃待粘接区域进行清洁，使用擦拭纸反复擦拭后丢弃；再取底剂瓶沿规定轨迹涂布，涂布完成后将底剂瓶回位，并擦去探测孔周围多余底剂，避免影响后续传感器装配或孔位检测。贴过程标签后，吸盘机构将玻璃移至下工位。整个流程把清洁、底涂、检查和移载集中在一个紧凑工位内，减少工件在车间内的长距离搬运。

　　结构设计上，旋转托盘承担单片玻璃的承放与角度切换，定位面需要兼顾玻璃边缘支撑和表面防护，避免硬质接触造成划伤。托盘周边设置与排风/抽风接口对应的防错结构，使丁酮等化学品挥发气体能够就近从风道排出，而不是在操作面扩散。对于底涂作业，挥发气体控制不是附加项，它直接影响工位安全、操作人员暴露浓度以及涂层表面质量。风道边界、挡板高度和操作开口需要在三维布局中反复校核，既不能妨碍手臂动作，也不能让抽风路径被工件或瓶架遮挡。

　　设备按单人操作配置，操作工在同一站位完成取放和辅助处理，工作形态以站立作业为主。设计时需要重点核对操作高度、瓶类取放半径、托盘旋转范围以及吸盘移载轨迹。总周期时间控制在数十秒量级，人工操作时间与设备动作时间尽量并行，例如托盘旋转或吸盘移载时，操作工可准备清洁纸、底剂瓶或确认标签。产品切换时，工装调整应集中在定位块、吸盘位置和托盘支撑点上，通过高度调整和宽度适配覆盖不同天窗玻璃规格，减少更换专用件的数量。

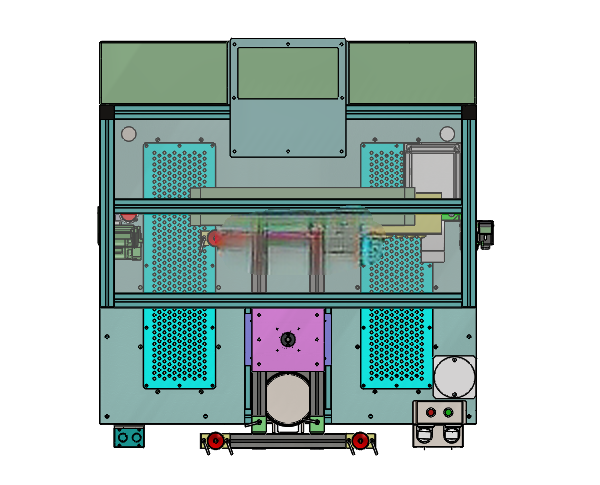

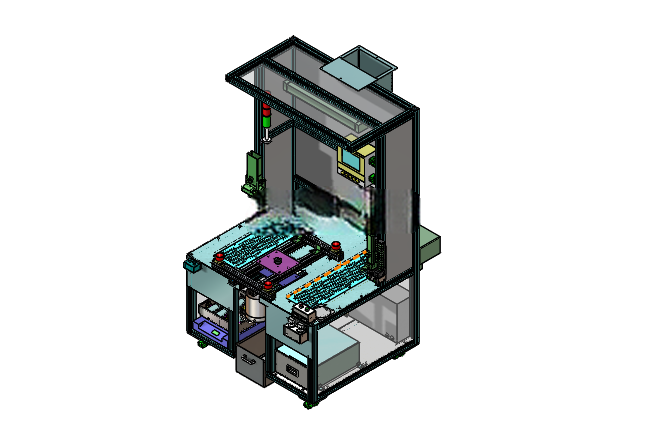

　　三维建模时需要把工作台框架、旋转托盘、瓶架、吸盘移载机构、排风接口、防护挡板和电控元件分层表达。工作台主体通常采用型材框架与钣金封板组合，台面保留安装槽和维修开口；旋转部分要明确驱动、支撑轴承、限位和检测元件的位置；吸盘移载机构则需体现升降、平移或摆动路径，避免与玻璃上料位置、操作人员手部空间发生干涉。对于管路和线束，应沿框架内侧布置，并在活动部件附近预留弯折半径。

　　安装边界方面，这类设备适合布置在天窗玻璃装配线旁，作为粘接前预处理工位接入主线。地面需预留设备占地、维护开门距离和操作人员站位，顶部或侧后方需连接排风管道。气源接入点应靠近电磁阀和真空发生器，电源与控制按钮集中在易操作且不易被液体污染的位置。台面周边要设置清洁剂、底剂瓶和擦拭纸的定置位置，瓶架高度应满足单手取放，同时防止倾倒。

　　耐久性上，工作站按长日制连续使用考虑，旋转支撑、吸盘真空回路、脚踏或按钮触发元件以及风道密封面属于需要重点维护的部位。玻璃接触材料选用非金属软垫或耐化学腐蚀材料，金属框架表面处理需耐受常规清洗剂擦拭。底涂区域与电控区域应保持适当隔离，传感器和接线接头避免布置在液体可能滴落的正下方。

　　在实际选型和建模评审中，不能只看机构是否能够动作，更要核对玻璃定位是否稳定、清洁与底涂轨迹是否可达、抽风罩是否覆盖挥发源、吸盘取放是否与托盘旋转互锁、操作工在节拍内是否有多余转身和弯腰。该工作站的价值在于把天窗玻璃底涂这一依赖人工经验的工序，通过旋转承托、定置供料、局部排风与吸盘移载整合为可重复、可维护、可扩展的标准作业单元。
