伺服驱动小物件夹持旋转执行组件

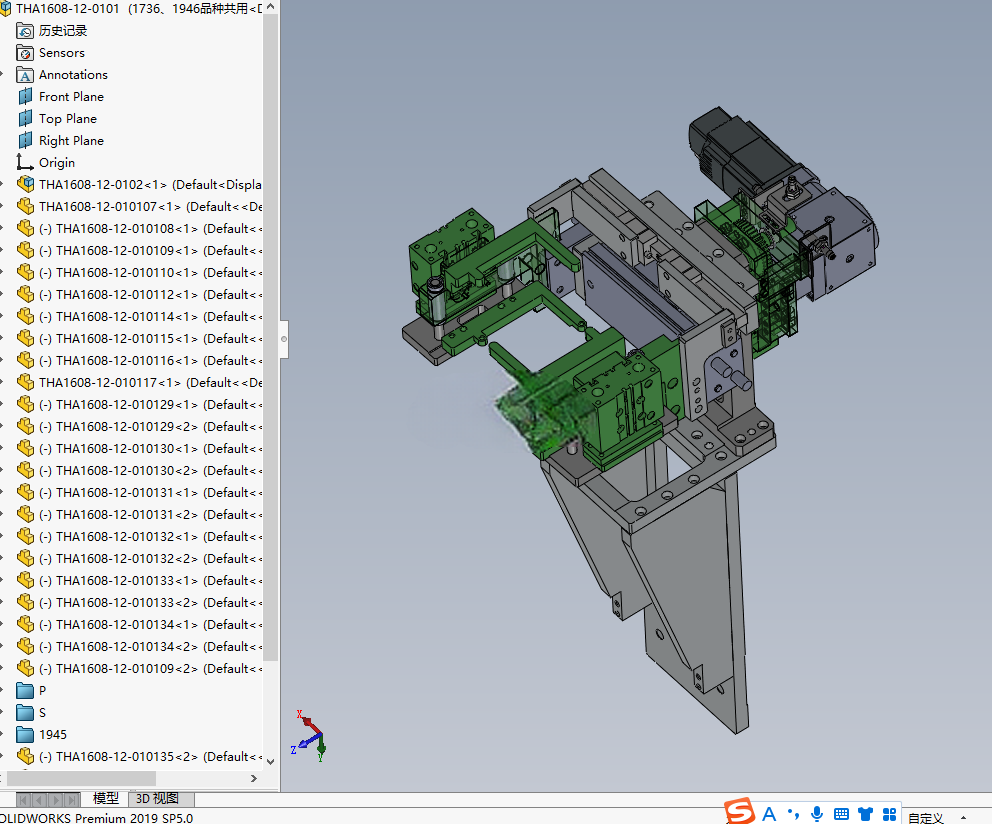

　　在3C电子小零件组装、小型五金件检测分拣、精密元器件工位转序这类生产场景里，经常会遇到需要在狭小安装空间内完成工件抓取后任意角度旋转对位的需求，常规的旋转气缸要么转角范围受限，要么输出扭矩不足以带动带载夹爪稳定启停，搭配外置齿轮组又容易出现安装冗余、传动间隙过大的问题，这套夹持旋转组件就是针对这类工况做的集成化结构设计。整套组件的动力输入端采用伺服电机搭配行星减速机的组合，区别于普通步进电机的开环控制，伺服的闭环反馈能保证旋转角度的重复定位精度控制在±0.1度以内，行星减速机则在放大输出扭矩的同时抵消电机端的径向跳动，保证主动齿轮和从动齿轮的啮合间隙稳定在合理区间，不会因为频繁正反转出现打齿或者传动滞后的问题。

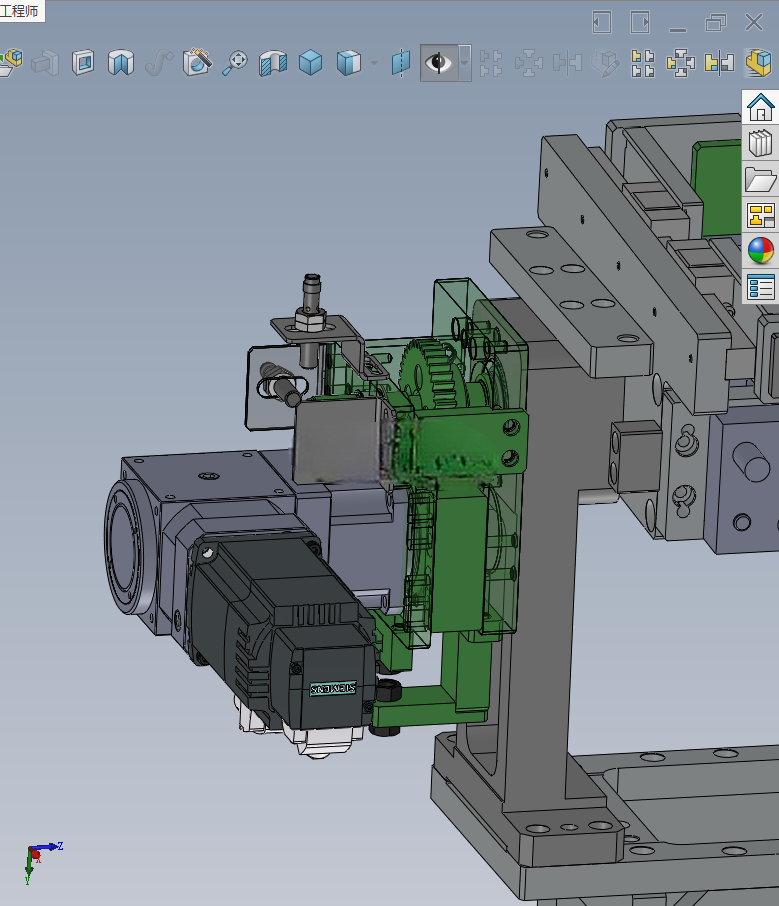

　　传动段采用直齿圆柱齿轮啮合传动，设计时特意将主动齿轮的齿宽做的比从动齿轮宽2mm，就算安装时出现轻微的轴向错位，也不会出现齿轮啮合面积不足导致的传动噪音增大、齿面磨损加快的问题，从动齿轮的安装轴采用双轴承支撑结构，上下两个深沟球轴承分别承受径向载荷和旋转时的倾覆力矩，就算夹爪抓取的工件存在一定偏心，也不会出现转轴卡滞或者旋转抖动的情况。执行端直接在从动齿轮的安装法兰上固定长行程气动夹爪，夹爪的开合行程可以根据待抓取工件的尺寸范围更换对应指型，不需要额外调整传动部分的结构，气路走线特意从旋转轴的中心通孔穿过，避免旋转过程中气路管线缠绕打结，也省去了外置旋转接头的成本和安装空间。

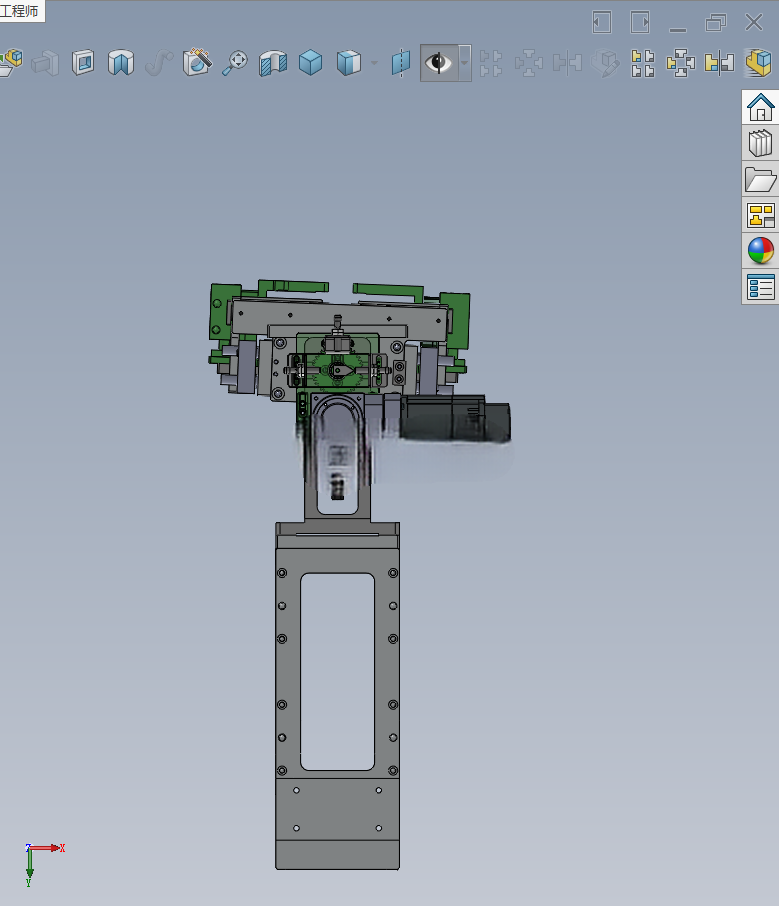

　　从安装边界来看，整套组件的立柱支撑部分采用标准铝型材开模加工的安装座，安装面上预留了等间距的螺纹孔阵列，可以直接固定在设备的型材机架或者直线滑台的动子板上，横向总宽度控制在180mm以内，竖向伸出长度可以根据实际工位的避让需求调整立柱的固定高度，不需要额外做转接板。设计时特意将电机的安装位置做了侧置偏移处理，不会在夹爪的正上方形成结构遮挡，方便视觉检测工位从上方拍摄抓取后的工件定位特征，也不会和周边的送料轨道、压装机构产生运动干涉。齿轮啮合位置预留了润滑脂加注口，日常维护时不需要拆解整套组件就能完成齿面润滑，夹爪的安装法兰做了定位销孔设计，更换夹爪时不需要重新校准旋转中心的同轴度，能大幅减少现场调试的时间。

　　这套结构没有采用一体化的旋转夹爪成品，而是将传动、驱动、执行部分做了模块化拆分，就算后期需要更换更大扭矩的电机或者更长行程的夹爪，只需要更换对应安装接口的零件即可，不需要重新设计整套组件的主体结构，通用适配性更强，在多品种小批量的自动化设备搭建场景里，能大幅缩短结构设计的周期，也能减少备件的储备种类。
