立式纸箱自动分箱喷码集成设备

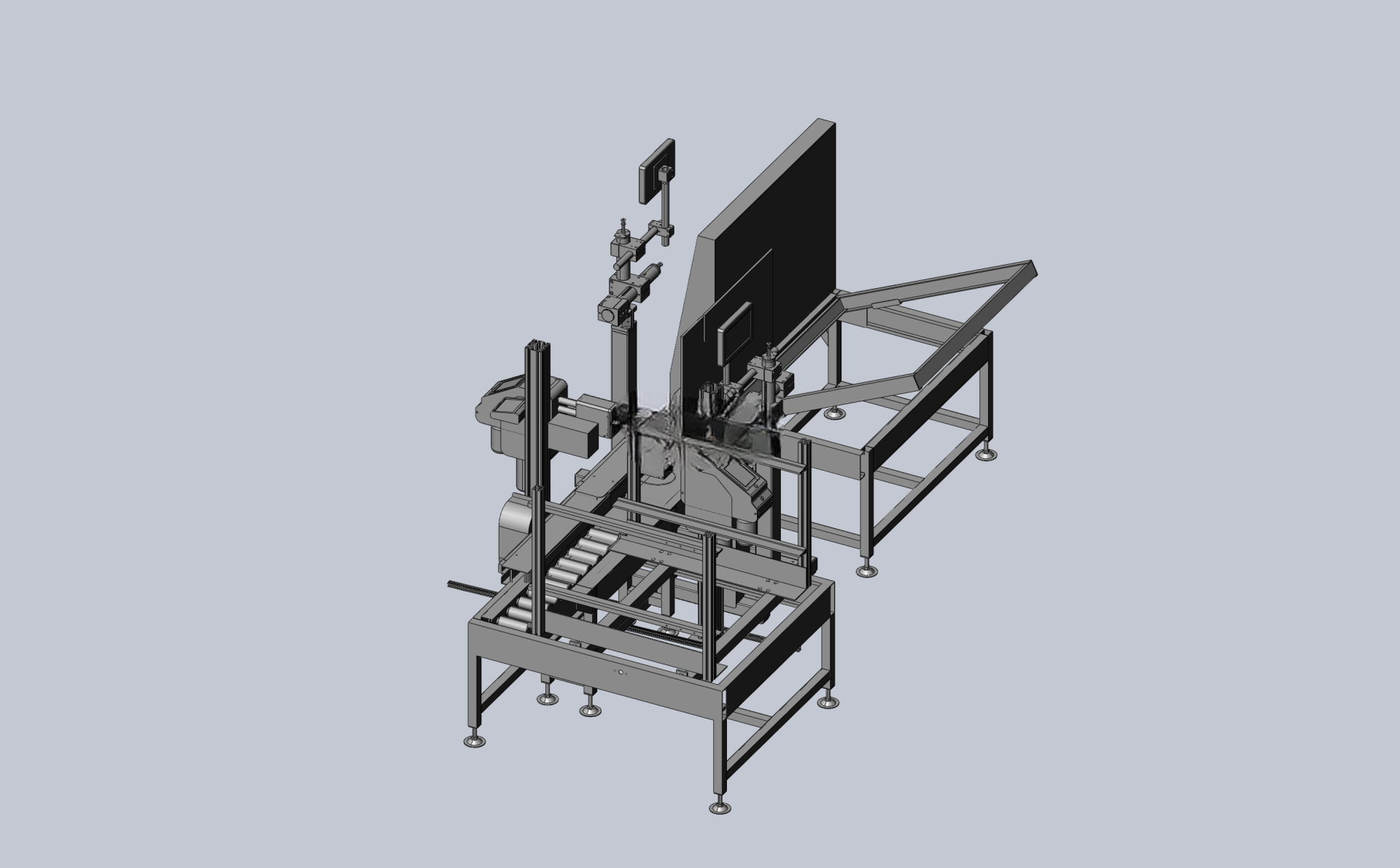

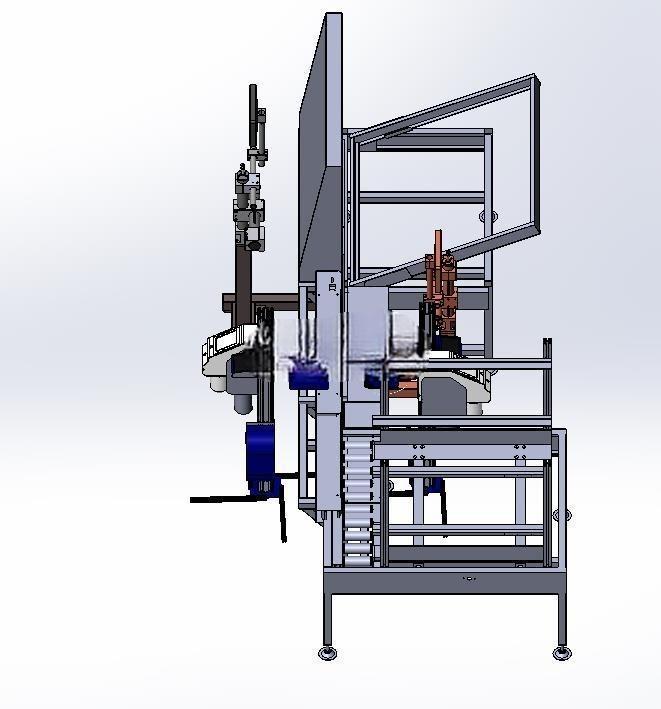

　　在快消品、食品加工、医药包装、电商仓储等批量使用瓦楞纸箱的生产场景中，纸箱来料多为堆叠压实的整垛状态，若依靠人工逐张拆分纸箱，不仅劳动强度大、分箱效率难以匹配后端高速包装线节拍，还容易出现纸箱拉扯变形、取料错位等问题，直接影响后续装箱、封箱工序的稳定性，立式分箱设备正是为解决这一工序痛点开发的专用前段处理装备。这套立式分箱设备采用立式布局结构，相比卧式分箱设备占用更小的车间横向地面空间，更适合现有产线的局部改造嵌入，设备整体采用方通焊接机架作为承载主体，底部配置可调脚杯，可适应车间地面存在的小幅高度差，安装时无需额外做预埋地基，仅需将设备调整至水平状态后固定脚杯即可完成就位，设备主体高度适配常规高度的纸箱堆叠料仓，操作人员可在设备正面完成整垛纸箱的上料作业，无需登高操作，上料工位的安全距离符合车间常规安全作业规范。

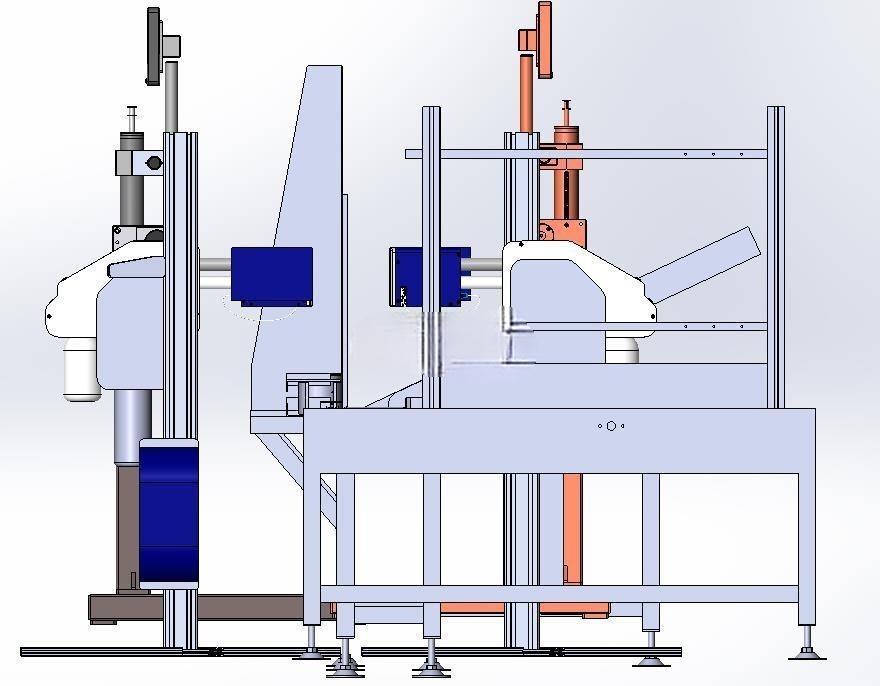

　　设备核心功能是将堆叠整齐的瓦楞纸箱逐张分离并输送至下一工位，同时集成高解析喷码模块，可在分箱输送过程中同步完成纸箱表面的生产日期、批次号、溯源二维码等标识的喷印作业，无需额外配置独立的喷码工位，有效缩短产线整体长度。分箱动作采用电机与气缸协同驱动的方案，料仓部位设置可调节的挡料与托料机构，可根据不同规格纸箱的长宽尺寸调整料仓内部的限位宽度与托料高度，适配市面上多数常规规格的瓦楞纸箱分箱需求，分箱过程中通过真空吸盘吸附最外侧单张纸箱，配合气缸的摆臂动作将纸箱从堆叠垛中拉出，避免一次带出多张纸箱的问题，拉出后的纸箱通过输送辊道平稳输送至喷码工位，喷码头的安装位置可根据喷印需求进行三维方向的微调，确保喷印位置精准、标识清晰。

　　整套设备的动作逻辑通过PLC程序集中控制，各个动作节点设置对应的位置检测传感器，可实时监测分箱状态、纸箱到位状态、喷码触发状态，当出现缺料、卡箱、分箱失败等异常情况时设备会自动停机并触发提示，避免设备带故障运行造成零部件损坏或纸箱批量报废。从结构设计角度来看，设备的运动部件均做了安全防护处理，传动部位设置透明防护挡板，既不影响日常运行状态观察，也能避免操作人员误触运动部件引发安全事故；气动回路配置独立的调压阀与节流阀，可根据不同厚度纸箱的吸附需求调整真空压力与气缸动作速度，减少动作冲击对纸箱造成的损伤；电气元件集中布置在设备侧部的电控柜内，布线规整并预留足够的散热空间，方便后期的维护检修与线路调整。

　　设备的出料端可直接对接现有产线的纸箱输送线、开箱机或者贴标工位，无需额外做复杂的转接结构，安装边界可根据现场产线的实际布局调整出料方向，适配不同走向的车间产线布局，在实际生产应用中可大幅降低前段纸箱处理工序的人工投入，稳定分箱节拍可匹配中高速包装线的生产需求，减少因人工分箱失误导致的后端工序停机等待时间，同时集成的喷码功能省去了单独喷码工位的设备投入与场地占用，对于中小批量多规格的纸箱包装产线具备较好的适配性。
