龙门式双工位流体点胶作业设备结构

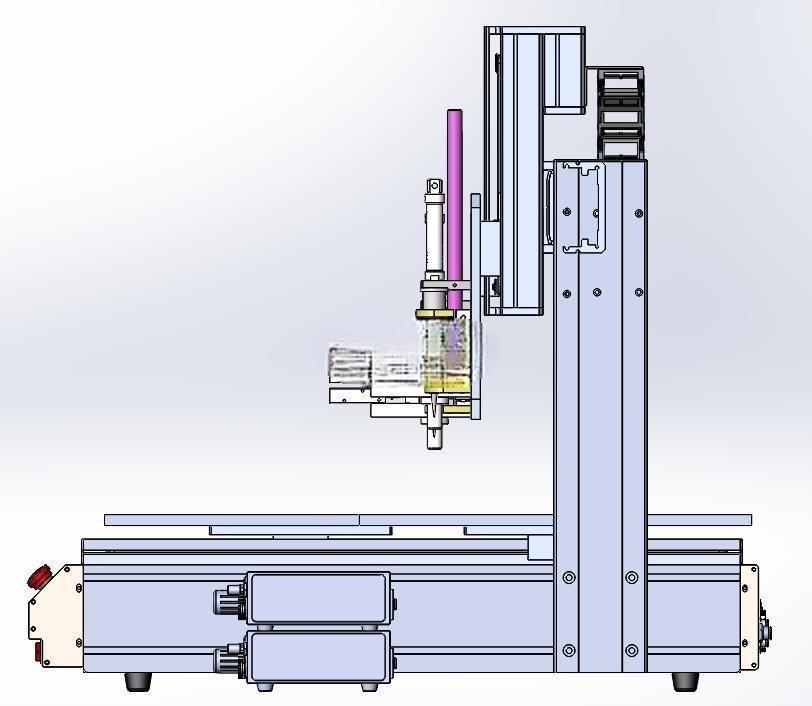

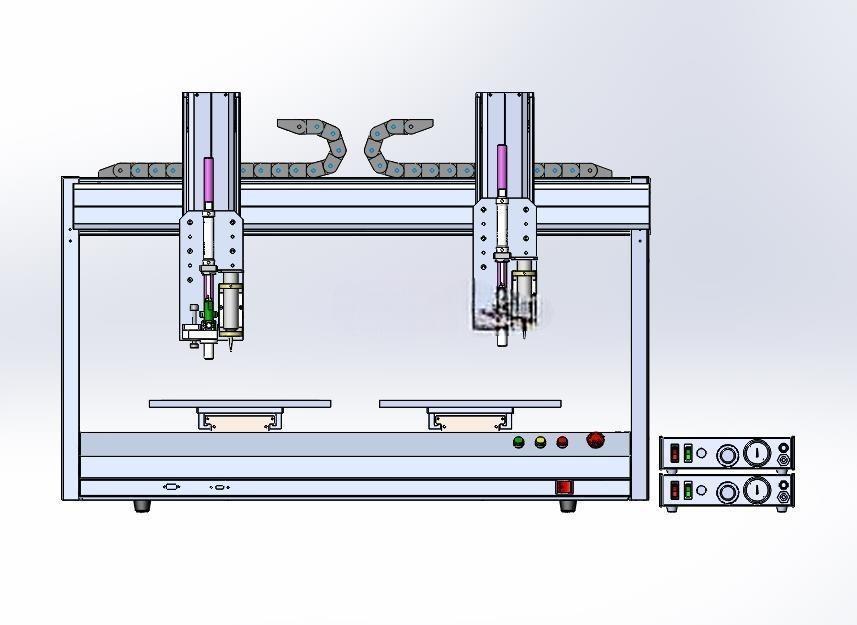

　　在消费电子组装、小型五金件密封、LED模组封装这类需要精准控制流体涂覆量的生产场景里，单头单工位点胶设备的节拍往往很难匹配产线的连续产出需求，尤其是当工件需要完成点、线、圆弧等多轨迹涂胶动作时，单工位的上下料等待时间会直接拉低整线的OEE数据，这款龙门式双通道点胶结构的设计初衷，就是为了平衡涂胶精度与生产节拍之间的矛盾。从结构布局来看，设备采用横梁固定式龙门框架，两根X向直线导轨平行铺设在底座两侧的安装基准面上，导轨安装面在设计时预留了0.02mm/1000mm的平面度加工余量，避免长行程下的导轨扭曲导致点胶头运行卡顿；两个独立的Z轴点胶头模组分别搭载在X向滑座上，每个滑座都配备独立的伺服驱动与同步带传动结构，既可以实现两个点胶头同步运行完成双工件同轨迹涂胶，也可以单独控制其中一个头完成特殊轨迹的补胶作业，适配不同工艺的柔性需求。

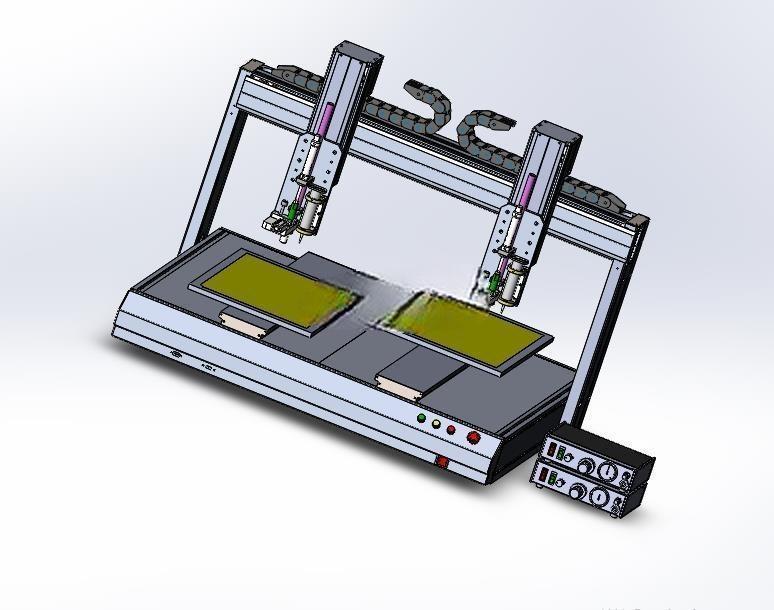

　　底座部分采用方管焊接框架后经过时效处理消除内应力，上表面铺设12mm厚的铝板作为工位安装基准，两个独立的工件载台分别布置在底座前后侧的作业区间内，载台的定位销孔按照常见的小型电子产品治具安装间距设计，兼容市面上多数通用点胶治具的直接安装，不需要额外做转接板适配；载台下方预留了150mm的走线与气管布置空间，方便用户加装真空吸附、工件到位检测等附加功能。设备右侧集成了独立的控制阀体安装区，两个点胶头对应的压力调节阀、流体控制阀都分层布置在这个区域，阀体与点胶头之间的流体管路长度控制在300mm以内，减少管路残胶导致的出胶量波动，同时阀体区与作业区之间设置了透明亚克力挡板，避免点胶过程中飞溅的胶液污染阀体调节旋钮。

　　从安装边界来看，设备整体宽度控制在1200mm以内，深度800mm，Z轴最大行程100mm，X向有效行程600mm，不需要额外做地基固定，直接放置在水平的车间工作台上即可调平使用，工作台的承重要求不低于200kg，适配多数中小型组装车间的工位布局。功能设计上，两个点胶头都配备了独立的胶枪高度微调结构，微调精度达到0.01mm，针对不同厚度的工件可以快速调整出胶嘴与工件表面的距离，避免撞针或者胶线过粗的问题；拖链采用双侧对称布置，X轴与Z轴的动力线、气管、流体管都分别穿入对应的拖链槽内，避免管线之间相互摩擦导致的破损漏胶问题。

　　设备操作侧的底座前端布置了启动、停止、复位、急停四个物理按钮，按钮高度距离工作台面120mm，符合操作人员站立作业的操作习惯，急停按钮采用大直径蘑菇头设计，触发力控制在20N以内，出现异常时可以快速拍下停机。在实际应用中，这款结构可以适配UV胶、硅胶、锡膏等多种流体的涂覆作业，针对不同的流体特性只需要更换对应的点胶阀与供料系统即可，不需要改动主体框架结构；双工位的设计可以让操作人员在其中一个工位完成点胶作业时，在另一个工位完成工件上下料，将设备的等待时间压缩到最低，相比同行程的单头单工位点胶设备，实际生产效率可以提升70%以上。设计过程中特意将点胶头的安装法兰做成通用标准尺寸，兼容市面上多数品牌的螺杆阀、喷射阀、针筒式点胶阀的直接安装，用户不需要额外加工转接件就能完成阀件更换；框架的铝型材连接处都采用角码加定位销的连接方式，相比单纯的螺栓连接，整体框架的抗扭刚度提升了40%，即使在高速运行状态下，点胶头的振动量也能控制在0.02mm以内，保证涂胶轨迹的一致性。
