液晶电视屏幕真空压合组装设备结构

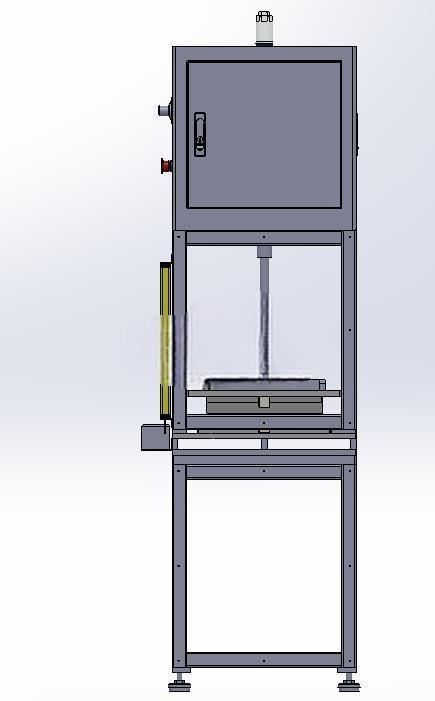

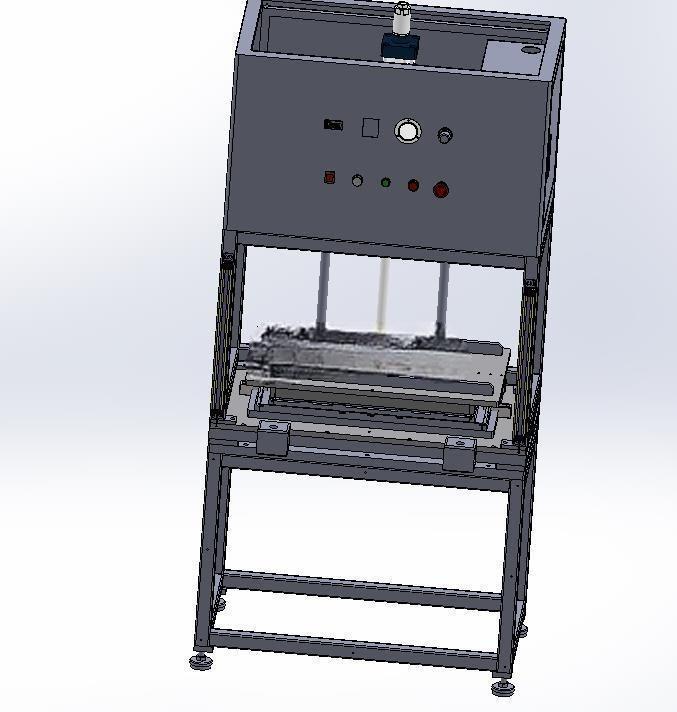

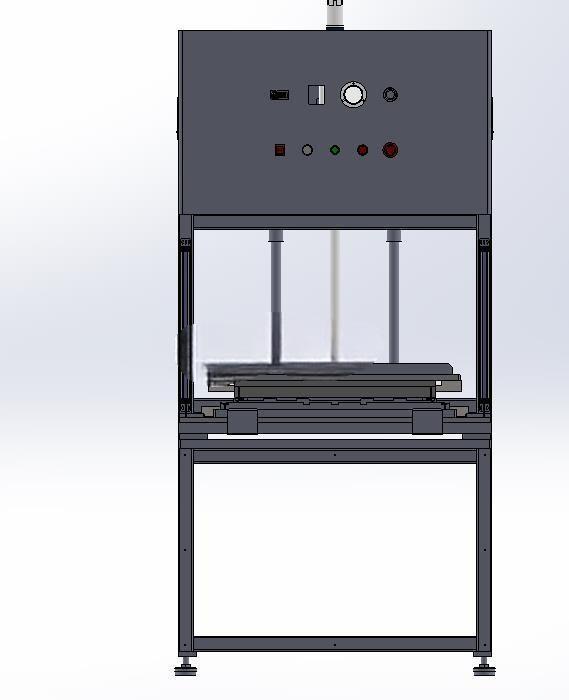

　　在消费电子显示面板的组装制程中，液晶玻璃与基板的贴合压合是决定面板显示良率的核心工序，这款压合设备正是针对中小到中尺寸液晶电视屏幕的组装需求开发的专用制程设备，主要落地在显示模组组装工段，替代传统的人工对位压合作业，解决人工压合压力不均、对位偏移、贴合面残留气泡导致的显示不良问题。设备采用立式双层框架结构设计，上层为压合作业腔体，下层为电气控制与真空辅助系统安装舱，整体框架采用标准工业铝型材搭配钢板焊接拼接成型，在保证结构刚性的同时控制整体设备自重，安装时无需额外做地基加固，仅需平整的工业地坪即可完成部署，设备正面预留了足够的操作空间，手动上料位的操作高度设置在符合人体工程学的850mm区间，作业人员无需过度弯腰即可完成待压合工件的上料定位动作。

　　设备的作业流程逻辑围绕压合工艺的核心要求搭建，作业人员将待贴合的液晶玻璃与基板放置到下模定位工装后，触发启动开关，设备首先通过导轨驱动的对位机构完成两组工件的自动精对位，对位精度可控制在0.1mm以内，避免贴合偏移导致的边框错位问题；对位完成后上腔体下行闭合，形成密封的作业腔室，首先启动真空抽取回路将腔体内的空气抽出，避免贴合面之间残留空气形成气泡，待真空度达到工艺设定阈值后，上压头在驱动气缸的作用下按照设定的压力曲线下行，均匀施加压合力，保压设定时长后腔体破真空，上压头复位、腔体开启，作业人员即可取出完成压合的工件。

　　整套动作逻辑由PLC程序全程控制，压力参数、保压时长、真空度阈值均可根据不同尺寸、不同厚度的屏幕工艺需求做对应调整，设备的进口导轨组件承担了压头与对位机构的运动导向作用，保证长期往复运动下的位置精度不发生偏移，控制元器件集中布置在下层舱体内，布线规整且预留了检修开口，日常维护时无需拆解上层作业腔体即可完成线路检查、元器件更换作业。从安装边界来看，设备整体宽度控制在1200mm以内，深度在900mm左右，整体高度不超过1800mm，可直接适配标准的工业流水线工位布局，侧面预留了气源、电源的接入接口，对接工厂现有动力源即可完成调试投产，无需额外配置复杂的附属配套设施。

　　压合作业腔的观察窗采用透明钢化玻璃材质，作业过程中可直观观察内部压合状态，设备侧面设置了急停按钮与状态指示灯，出现异常工况时可快速触发停机，保障作业安全与工件安全。不同于通用型压力设备，这款压合设备的压头平面做了高精度的平面度处理，整个压合面的平面度公差控制在0.02mm以内，保证压合过程中整个屏幕受力均匀，不会出现局部压力过大导致的屏幕碎裂、或者局部压力不足导致的贴合不牢问题；对位机构采用可调式定位块设计，更换不同尺寸的屏幕产品时，仅需调整定位块的位置、切换对应参数即可快速完成换型，适配多规格液晶电视屏幕的小批量多批次生产需求。在结构设计阶段，重点考量了压合作业时的框架受力变形问题，上压头的安装板做了加强筋结构处理，避免长期受压出现中部下凹的变形问题，腔体的密封结构采用耐磨损的硅橡胶密封条，长期开合使用也能保证腔体的密封性能，减少真空抽取的时间损耗，提升整体作业效率。设备的上料侧预留了可扩展的自动上料机构安装位，后续如果产线升级为全自动作业模式，可直接对接自动上料机械手，无需对设备主体结构做大规模改造，具备较好的产线升级适配性。
