小区垂直循环式立体自行车停放装置

　　这套垂直循环停放结构，主要针对老旧小区、商圈周边非机动车停放痛点设计，这类区域普遍存在道路狭窄、路侧随意停放挤占消防通道、人行空间被侵占的问题，传统地面划线停车的土地利用率极低，哪怕在公共区域新划车位，也很难满足日益增长的非机动车停放需求，反而容易因为车位不足引发乱停乱放，堵塞通行路径，甚至影响应急救援通行。

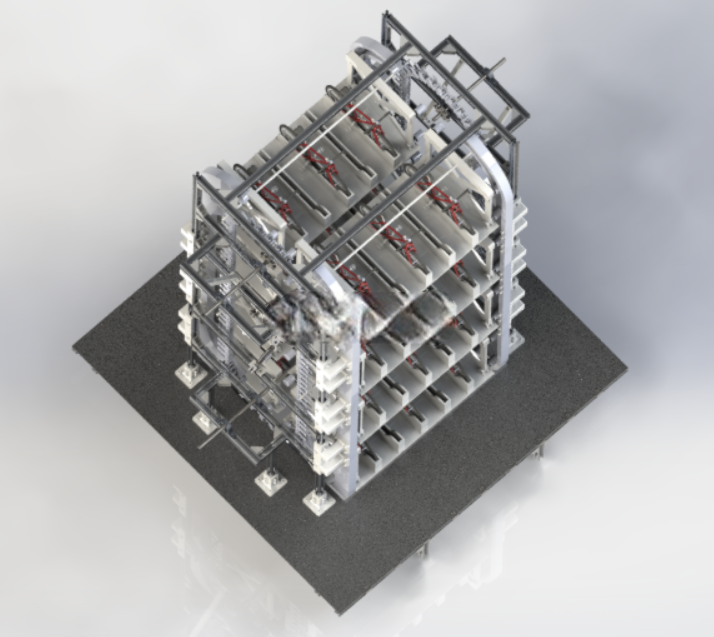

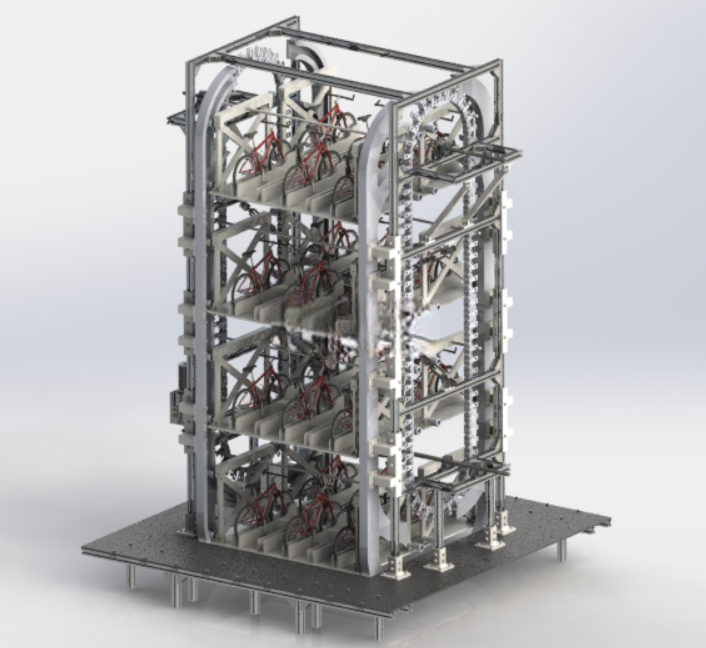

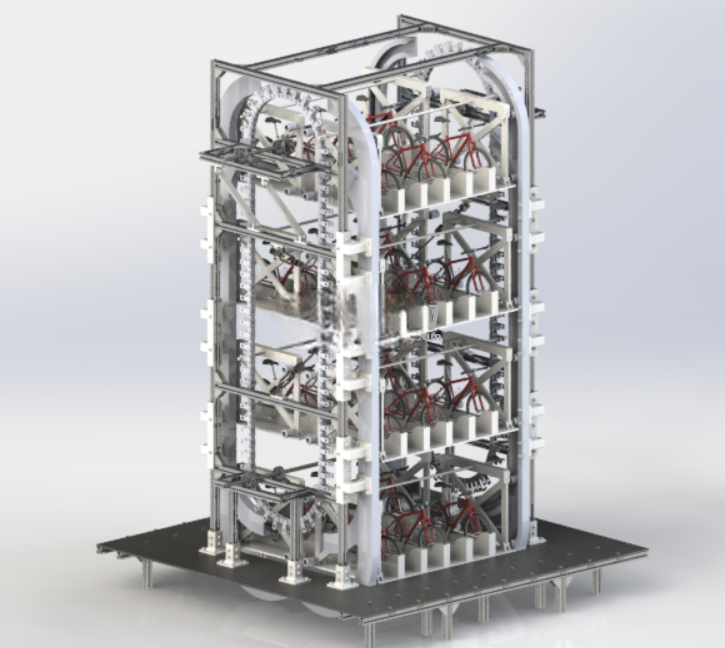

　　从结构设计逻辑来看，整套装置采用框架式立方体外型，整体安装边界仅需占用约2个标准机动车位的地面面积，就能实现数十辆自行车的分层停放，安装时不需要对场地做大规模开挖改造，仅需对地面做硬化找平处理，通过底部地脚螺栓完成框架固定，适配小区边角空地、商圈侧方闲置区域、地铁口周边零散地块等多种安装场景，不需要占用连续的大面积平整场地。

　　核心循环传动部分采用链条与链轮配合的电机联轴驱动方案，搭配小型链轮驱动结构与链条定位轨道，保证循环运转过程中载车台的运行平稳性，不会出现运行卡顿、载车台偏摆的问题。载车单元做了专门的优化设计，单组车架可容纳多辆自行车，同时设置防倾倒凹槽轨道与三角横梁车位自锁结构，车辆停入后能被限位结构固定，哪怕循环过程中出现启停动作，车辆也不会发生侧滑、倾倒。框架固定部分采用斜拉杆组加贴壁固定的方案，配合横向排布的无间隙载车组设计，在提升整体结构刚性的同时，最大化压缩结构冗余空间，进一步提升空间利用率。

　　功能设计上做了多场景适配考量，采用双出入口设计配合双向错峰存车逻辑，支持分流存取车，早晚高峰时段不会出现出入口拥堵排队的情况；同时加入防偏心设计，避免单侧存车过多导致的传动负载偏载问题，延长传动部件的使用寿命。程序控制层面可实现实时车位状态显示、存取操作提醒、异常状态锁止等功能，断电状态下也支持手动盘车完成应急取车，不会出现断电后车辆无法取出的问题。

　　整套结构在设计时优先考虑了运维便捷性，所有传动部件都设置在框架上部的维护区域，日常巡检、润滑维护不需要进入存车区域，不会影响正常存取车操作；结构件多采用标准型材加工，后期更换易损件不需要定制特殊配件，维护成本较低。实际使用时，用户只需要将自行车推入对应载车台的限位槽内，确认车辆停稳后触发操作按钮，系统就会自动循环将空余载车台转动到出入口位置，取车时同样只需要触发对应操作，系统会将目标车辆转动到出入口位置，操作逻辑简单，全年龄段用户都可以快速上手使用，不需要专门的操作培训。

　　相比传统的地面停车方式，这套装置的空间利用率可以提升5-6倍，能够在有限的土地面积下提供更多的非机动车停放位，从根源上缓解老旧小区停车难、停车乱的问题，同时规整的停放结构也能避免非机动车乱停带来的消防安全隐患，提升小区整体环境的整洁度。结构设计上充分考虑了民用场景的使用需求，没有采用复杂的特殊结构，加工制造成本可控，适合批量投入生产应用，在老旧小区改造、商圈配套停车设施建设、地铁口接驳停车区建设等场景都有很高的适配性。
