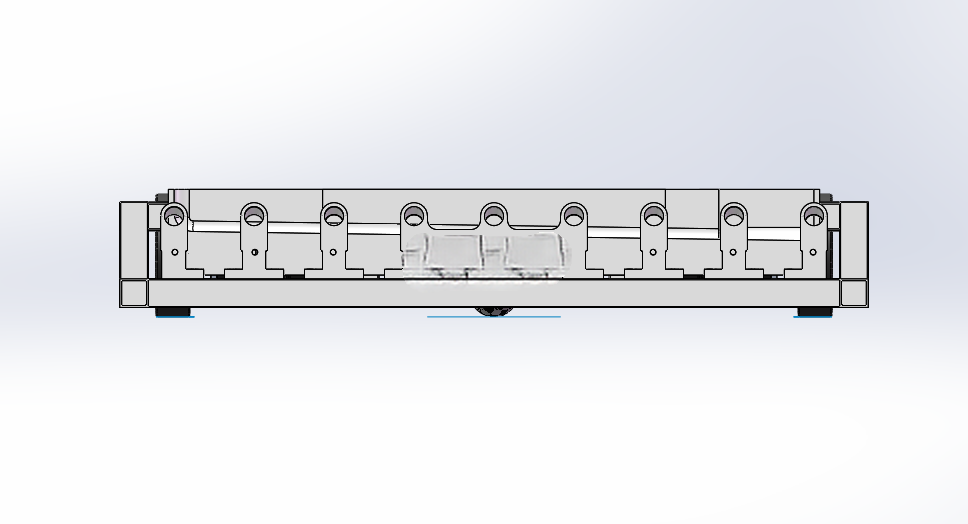

差速驱动铝方管骨架机器人底盘结构

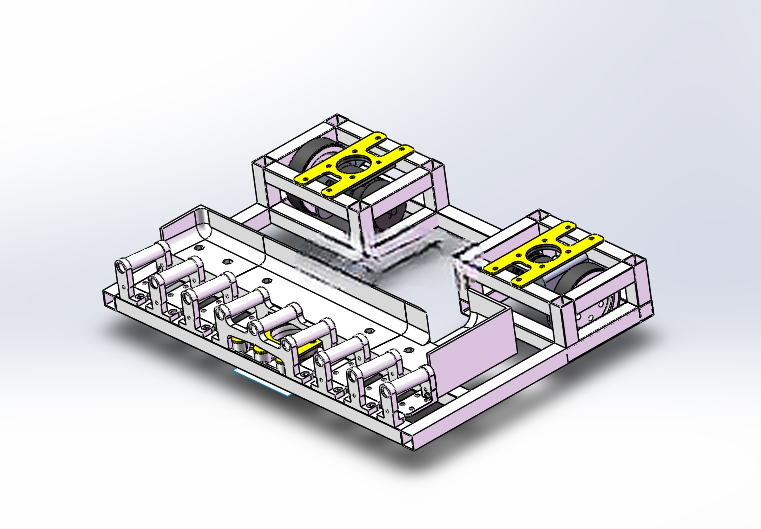

　　在车间物料转运、仓储分拣、产线工位间工件周转这类需要平面内灵活移动的作业场景里，移动机器人的底盘结构直接决定了设备的负载能力、转向灵活性与运行稳定性，这套底盘结构正是针对这类室内平面移动作业需求设计的承载行走单元。从结构设计逻辑来看，骨架部分选用铝方管做拼接搭建，主要是考虑到铝方管本身的截面惯性矩足够，在同等自重下能获得比钣金折弯框架更好的抗扭与抗弯性能，同时铝型材的切割、拼接加工难度低，不需要复杂的焊接工装就能保证框架的平面度，后期如果需要调整底盘的长宽尺寸适配不同负载舱体，只需要更换对应长度的方管段就能完成改型，不需要重新开模制作整体框架。

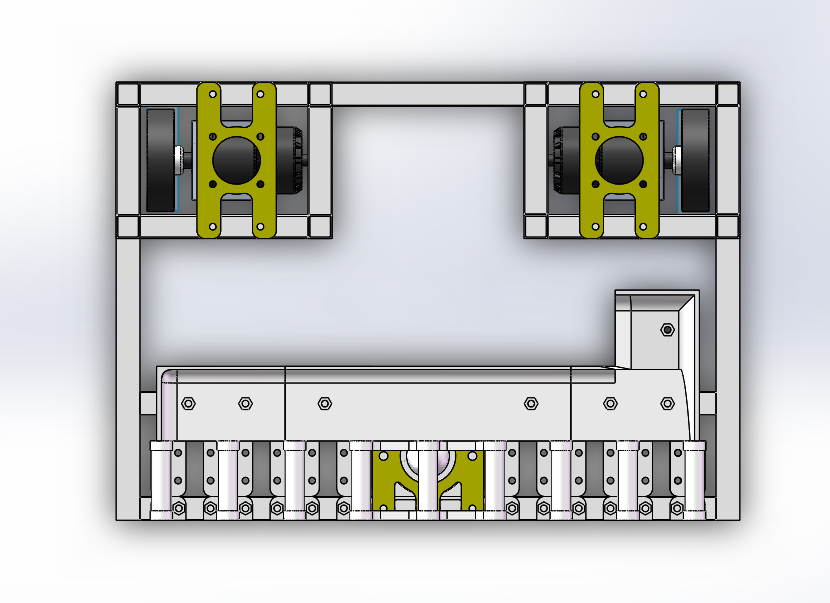

　　骨架的拼接位置没有采用常规的角码螺栓连接，而是用环氧树脂板做连接过渡件，这种设计一方面是利用环氧树脂板的绝缘特性，避免后期底盘上搭载的电控模块、传感器线路出现框架导电导致的信号干扰问题，另一方面环氧树脂板本身有一定的阻尼特性，能缓冲行走过程中地面传递上来的高频振动，减少上部搭载的精密检测元件受振动影响出现的检测误差。行走驱动部分选用3508大电机搭配摩擦轮的组合，差速运动的控制逻辑不需要额外设置转向舵机，只需要调整两侧驱动轮的转速差就能实现直行、转弯、原地自旋等动作，在狭窄的车间通道或者仓储货架之间作业时，更小的转弯半径能大幅提升设备的通行适配性，不需要预留过大的转向空间。

　　摩擦轮直接接触地面的传动方式，省去了同步带、齿轮链这类中间传动环节，能减少传动过程中的动力损耗，同时结构更紧凑，不会在底盘下部占用过多的垂直空间，能有效降低整个底盘的重心高度，提升带载运行时的防侧翻能力。底盘前部设置的牛眼轮属于辅助支撑结构，这种万向接触的支撑件不需要额外的转向结构就能跟随底盘的运动方向自由转动，一方面可以分担前部框架的负载压力，避免两侧驱动轮因为前端负载过大出现受力不均导致的行走跑偏问题，另一方面在底盘经过地面微小缝隙、轻微不平整区域时，牛眼轮可以起到过渡支撑的作用，避免底盘前端出现卡滞、磕碰地面的情况。从安装边界来看，整个底盘的上部框架预留了统一的安装孔位，上部可以直接搭载货架、机械臂安装座、料箱固定架等不同功能的上部模块，不需要在底盘框架上二次打孔加工；底盘下部的驱动轮与牛眼轮的安装高度做了统一配平，保证整个底盘放置在水平地面时，所有行走与支撑轮都能均匀接触地面，不会出现单个轮子悬空导致的驱动力不足问题。框架侧边预留了走线槽的安装位置，所有驱动电机的供电线、传感器信号线都可以沿着框架侧边的槽位布置，不会出现线路外露被地面杂物剐蹭的问题。

　　在实际应用中，这类底盘可以根据上部搭载模块的不同，适配不同的作业需求：搭载料箱架时可以作为车间内的物料转运机器人，在不同工位之间输送加工工件；搭载扫码与顶升模块时可以作为仓储分拣的AGV底盘，完成货架的搬运与分拣作业；搭载小型机械臂时可以作为移动作业平台，在不同工位之间完成工件的抓取、上下料作业。设计过程中特意将驱动轮的安装座做成了可调节结构，后期可以根据实际使用场景的地面材质，更换不同材质的摩擦轮轮面，比如在环氧地坪的车间内使用时选用聚氨酯轮面降低行走噪音，在有少量油污的机加工车间使用时可以更换橡胶轮面提升抓地力，避免行走过程中出现打滑问题。整个底盘的结构没有采用复杂的一体化铸造或者焊接结构，所有零部件都可以通过常规的机加工、型材切割方式制作，后期维护时如果单个零件出现损坏，只需要更换对应零件即可，不需要整体拆解底盘框架，能有效降低设备的后期维护成本。
