MES系统三轴机器人演示工作站

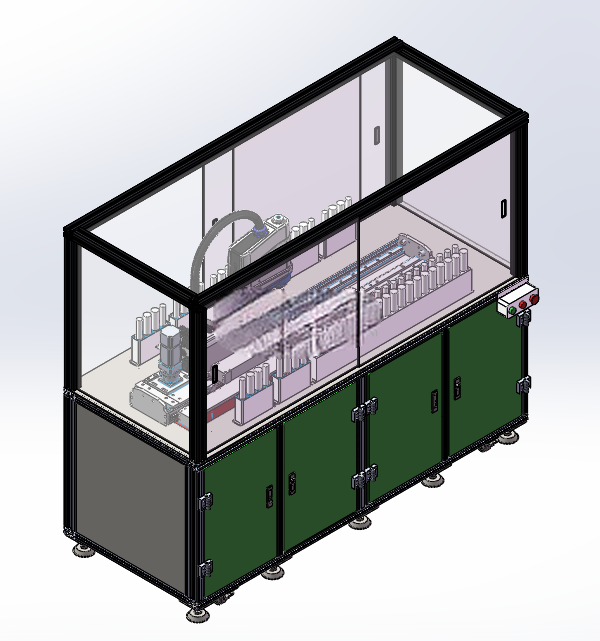

　　这套三维方案面向智能制造教学、产线验证和车间信息化联调场景，核心是把MES指令执行过程压缩到一台可观察、可拆解、可布置的小型工作站内。设备主体采用铝型材框架围合，下部设置封闭柜体，用于容纳控制元件、气源处理件、布线空间和维护通道；上部保留开放作业区，便于观察机器人取放料、工装定位和零件流转动作。框架四周的型材立柱既承担防护边界，也作为传感器、指示灯、走线槽和外围附件的安装基准，整体结构不需要额外焊接机架，后期改孔、移位和加装工位都比较方便。

　　从实际用途看，该平台不是面向单一零件的量产专机，而是用于演示制造执行系统如何向自动化执行端下发任务。作业逻辑围绕零件库、固定工装和三轴机器人展开：零件库放置待取用工件，固定工装提供重复定位界面，机器人按照MES系统给出的工序指令完成抓取、搬运、放置和状态反馈。通过这种方式，调度指令、工位状态、物料位置和执行动作之间的关系能够被直观呈现，适合用于实训室教学、软件联调、方案展示以及小型自动化单元的前期验证。

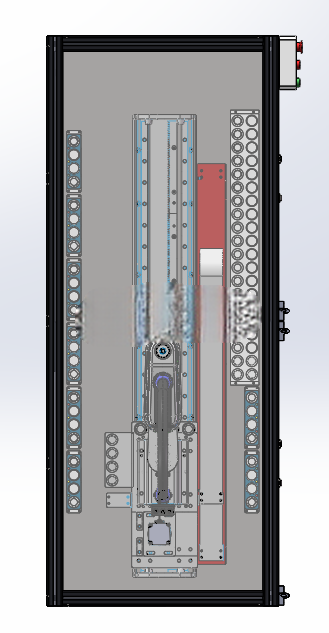

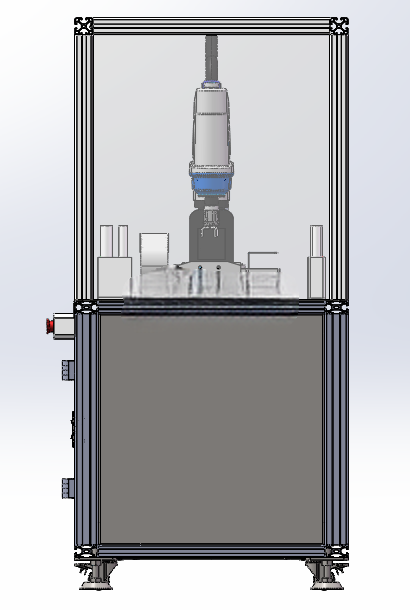

　　结构设计上，机器人布置在平台中上部区域，作业半径覆盖零件库与工装位，避免多轴手臂在狭小框架内产生无效姿态。三轴机器人结构相对简洁，竖直方向承担升降和压放动作，水平方向完成位置切换，末端执行器面向规则零件取放，控制难度低于六轴机器人，同时更利于演示标准化流程。零件库和工装位围绕机器人可达范围排布，工位之间留出取放间隙，减少夹爪与料仓侧壁、工装定位块之间的干涉风险。台面下方柜体与上方作业区分层明确，强弱电、气路和机械运动区分离，维护时可以从柜体侧部处理接线和阀组，运行时人员主要观察上部动作区。

　　安装边界方面，设备外形接近独立台式工作站，底部设置脚轮和可调支撑，短距离移动时依靠脚轮转位，就位后通过支撑件调平，保证机器人高速取放时框架不晃动。框架宽度需要容纳机器人左右运动行程、两侧料仓以及维护空间；深度方向要兼顾台面操作、门板开启和后部走线；高度方向则分为下部柜体、中部工作台面和上部机器人安装区。外围安全距离不能只按模型外轮廓计算，还应考虑机器人末端携带工件后的最大包络、夹爪开合范围、维护门开启角度以及人员观察站位。若部署在实训室内，建议在设备正面保留操作和观察区域，后侧预留检修通道，靠近气源和电源的一侧留出软管、电缆弯曲半径。

　　建模时需要重点控制几处配合关系：铝型材框架与台面板的连接位置要保持一致，柜体封板不能与脚轮、支撑件发生干涉；机器人底座与台面之间应预留紧固件安装空间；零件库中的料道、料盒和定位块要按工件外形设置间隙，不能只按视觉摆放；固定工装需要体现定位面、压紧或承托结构，使机器人放件后具有明确的重复定位基准。气路元件布置在侧部时，要核对接头插拔和手动阀操作空间；台面开孔、线槽走向和传感器安装位应在三维状态下提前检查，避免实物装配阶段出现管线横穿运动区的问题。

　　该方案的价值在于把信息系统与机械执行机构放在同一平台上表达。机械设计人员可以通过模型检查机器人可达性、工位节拍和框架刚度；电气人员可以依据柜体和走线空间规划控制器、传感器与执行元件；工艺人员则可以围绕零件库到工装位的动作路径，验证MES任务触发、工件状态切换和异常停机逻辑。整体结构紧凑、边界清晰，既保留了工业工作站的分层布局，又降低了演示单元的搭建复杂度。
