凹凸印花包装机整机结构设计

　　这套凹凸印花包装机的三维结构，面向需要在包装工序中同步完成表面压纹、印花成型的产线场景，常见于日化、食品、小商品及礼盒类产品的外围包装环节。设备把压花执行、包装包覆、物料输送与机架支撑整合在同一台机身上，区别于单纯完成裹包或封口的通用包装机，其核心在于在包装材料贴合产品的过程中，施加可控的压合力，使包装膜、包装纸或复合片材表面形成凹凸纹理，既提升成品外观质感，也通过纹路增强包装贴合后的定型效果。

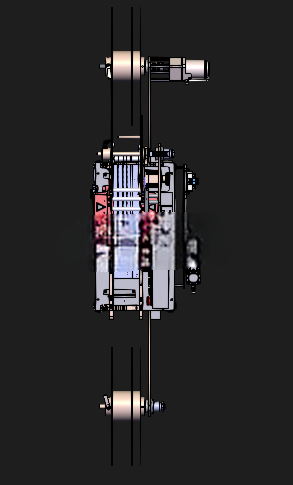

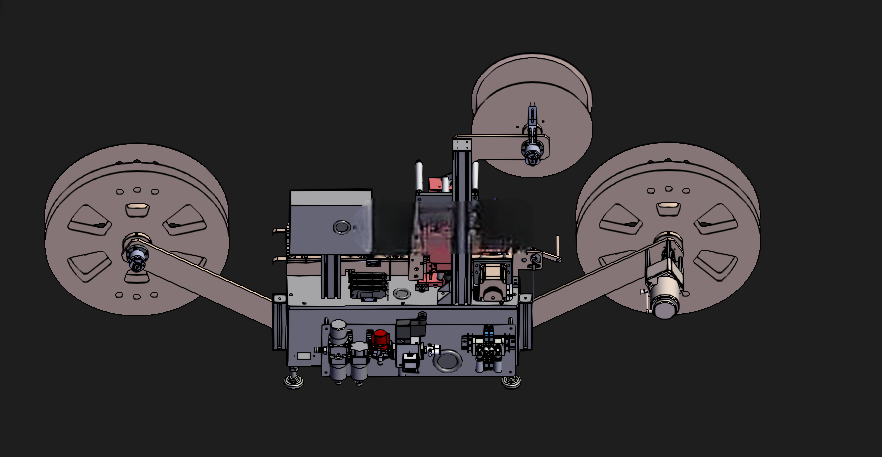

　　从整机布局看，机身下部采用箱式框架结构，内部容纳动力源、传动组件与电气控制元件，底部设置可调支撑脚，用于现场安装时调平，抵消地面不平带来的机架应力。框架正面预留检修门板与通风开口，方便后期维护时接近内部的电机、气路与传动件。机身中部是包装执行的工作区域，可以看到横向布置的主工作辊筒与压合组件，辊筒作为包装材料包覆与压纹成型的关键部件，其轴线水平、位置固定，配合周边的导向、张紧与施压结构，使材料在通过工作区时保持稳定张力。

　　上部立架结构承担放卷与导向功能，竖向立柱支撑顶部的料卷安装轴，待加工的包装卷材由上方引出，经过一系列导辊改变走向后进入中部压合工位。这种上置料卷的布置方式，一方面利用机身高度方向空间，减少占地面积；另一方面使卷材依靠自重辅助张紧，配合张力调节机构，避免材料在高速送进时出现跑偏、褶皱。立架上的导辊位置、料卷轴向固定方式以及张紧臂的摆动范围，在建模时都需要结合卷材宽度、卷径变化范围进行校核，保证满卷到接近用完的全过程中送料路径稳定。

　　设备右侧伸出的组件包含驱动与辅助执行部分，可见电机、传动连接以及相关的气动或电控元件，用于为辊筒转动、压合动作及材料输送提供动力。压花功能的实现依赖压合工位之间的压力传递，凹凸纹路通常加工在压辊或成型模面上，当包装材料与产品通过两辊或模压区域时，纹路在压力作用下转印到包装表面。设计中需要重点控制压合间隙与压力均匀性，间隙过小会造成材料撕裂或产品受压变形，间隙过大则纹路模糊、包覆不紧；因此施压机构往往采用可调结构，通过弹簧、气缸或丝杆调节压合力，以适应不同厚度的包装材料与不同规格的产品。

　　从安装边界角度，整机呈立式长方体布局，底部 footprint 由箱式机架决定，上部立架向上延伸，操作面与维护面需预留足够空间：前方用于操作人员穿料、调整工位与观察成型效果，侧面应留出检修门开启距离，顶部换卷位置需要考虑操作人员站立或借助工具更换料卷的空间。设备就位后，支撑脚承担整机重量并调节水平，机架与地面之间无需复杂预埋，但在连续高速运行工况下，建议固定地脚以降低振动传递。

　　建模时这套结构对从业者的参考价值，在于把包装机常见的放卷、张紧、导向、压合、驱动与机架模块完整串联起来。下部箱体不仅是外罩，更是承载动力与控制系统的基准框架；中部辊筒组件的同轴度、平行度直接影响包装与压花质量；上部立架的刚度决定料卷高速转动时导辊是否抖动。各模块之间通过螺栓、调节座与连接板装配，既保证运输与装配的工艺性，也为现场调试留出调整余量。整体结构体现了包装专用设备在紧凑占地、稳定送料、可调压合与便于维护之间的平衡思路，适合用于包装产线方案设计、专用机型改型以及压花包装工艺验证时的结构参考。
