零件防错视觉检测机结构设计

　　这套零件防错视觉检测机主要面向机加工件、冲压件、小型装配件在流转前的外观与尺寸确认场景。产线末端或工序间常出现型号混料、漏加工、方向放反、局部特征缺失等问题，单靠人工目检容易疲劳，也难以稳定记录判定结果，因此设备采用相机成像、机构定位和软件判定相结合的方式，对放入工位的零件进行自动拍照与外形尺寸监测。

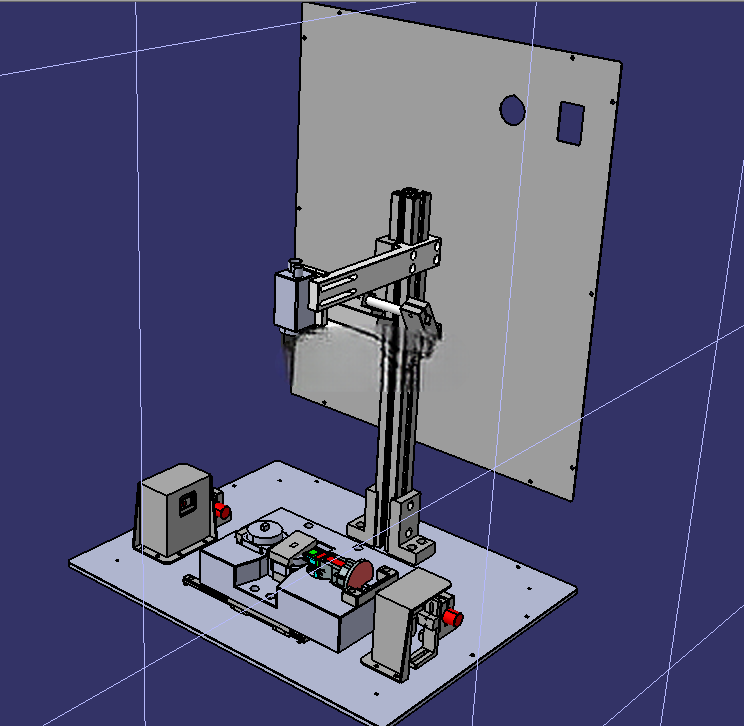

　　从整体布置看，设备以一块平板式安装底板作为承载基准，底板上集中布置取放料区域、定位夹具、检测相机、升降调节立柱、横向执行模组、控制盒及安全防护相关元件。后侧立板用于安装相机、光源或背景板，形成相对稳定的成像区域；立板上预留圆孔和方孔，既可以作为视觉取景、传感器安装或走线位置，也能减轻板件重量。底板与立板之间通过支撑件和紧固件连接，结构上强调刚性、可调性和维护便利性。

　　工作时，操作人员或上游机构将加工完成的零件放入检测工位，定位结构对零件进行约束，避免因摆放偏差造成误判。设备启动后，相机按设定视野自动拍摄，软件根据轮廓、孔位、边距、特征方向等信息与标准样件进行比对。若零件尺寸超差、特征缺失或型号不符，系统可判定为不合格，并通过提示、分拣或后续联锁方式阻止错误型号流入下道工序。对于外形尺寸监测，视觉方案并不替代高精度三坐标测量，但在节拍较快、特征直观、防混料要求高的场合，能够以较低成本完成一致性检查。

　　结构设计上，检测执行部分采用立式立柱加横向滑移组件的形式。立柱承担竖向支撑和高度调节功能，横臂用于安装相机或相关检测元件，使镜头位置能够根据零件高度、视野范围和焦距要求进行调整。导向与锁紧位置在建模时需要重点关注：调节完成后必须有可靠锁紧，避免设备运行中因振动导致视场偏移；横臂与立柱的连接面应具备足够接触面积，紧固件布置要避开相机线缆和光源安装空间。

　　工位夹具围绕零件定位进行设计。底板中部的定位块、仿形支撑和压紧元件构成零件承托区域，适合规则小型零件的快速放置。若后续切换产品，可通过更换定位块、调整挡块位置或重新标定相机视野来适配。设计时不宜把夹具做成完全封闭结构，因为视觉检测需要保证光线进入和轮廓清晰，同时还要考虑操作人员取放件的手势空间。红色旋钮或急停类元件布置在靠近操作侧的位置，便于异常情况下快速介入。

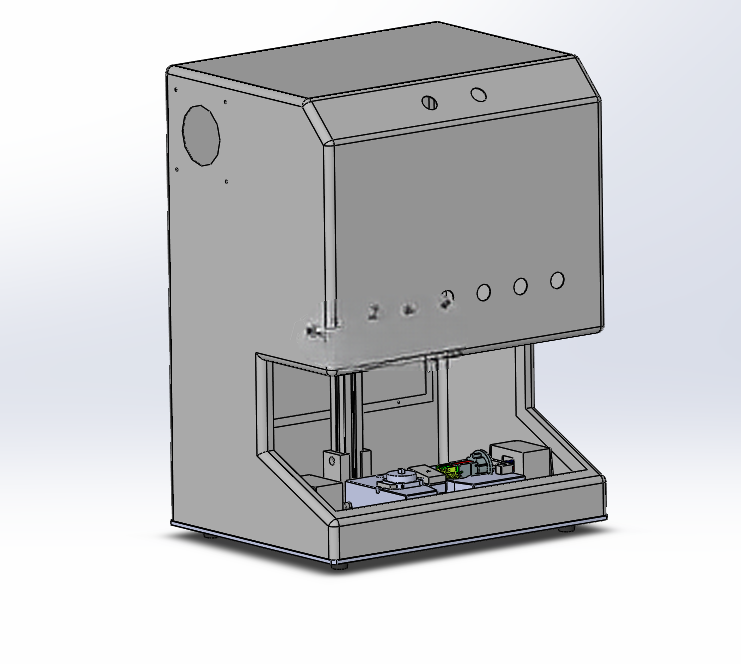

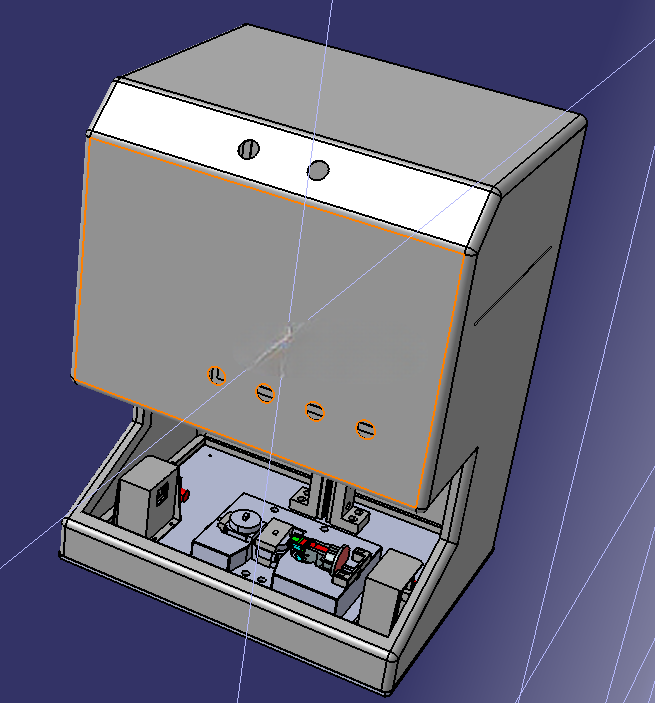

　　安装边界方面，该设备属于台式紧凑型非标检测装备，底部平板近似长方形，长宽方向需预留零件取放、电控盒接线和维护空间；后侧立板高度决定相机安装上限，布置时应保证镜头到零件的工作距离满足视野和景深要求。设备四周不建议紧贴墙面或其他线体，左侧控制盒、右侧执行元件及前方操作区均需留出检修距离。若接入自动线，底板高度、进出料方向和传感器信号位置需要与输送段或机械手取放姿态统一。

　　建模过程中，底板、立板、立柱、横臂、夹具块和控制盒等零件均按实际装配关系搭建，能够体现螺栓连接、调节槽、定位面和元件干涉情况。对于视觉类设备，结构工程师除了关注机械强度，还要反复检查相机视线是否被夹具遮挡、光源安装角是否会在零件表面形成强反射、线缆是否随横臂移动产生拉扯。立板后方和底板边缘应规划走线空间，电源线、网线、触发线尽量分开固定，减少信号干扰。

　　在功能扩展上，该机构可根据检测需求增加环形光源、条形光源、气动压紧、不良品推料或扫码记录模块。若零件批量较大，可将人工放料工位替换为转盘或输送定位机构；若需要检测高度差或端面特征，也可将单相机固定方案调整为多相机或可调角度安装。整体设计思路不是追求复杂动作，而是在稳定定位、清晰成像和快速判定之间取得平衡，使设备能够在制造现场承担防错、防混料和外形尺寸初检任务。
