落地式阀体自动组装装配工作站

　　这套落地式阀体组装工作站面向水暖、液压、气动及流体控制零部件的批量化装配场景，主要解决阀体大小料件人工上料、对位、压合与锁附效率不稳定的问题。设备整体采用落地框架结构，下部设置封闭柜体，用于容纳电气控制元件、气源处理组件、拖链走线空间及部分驱动单元；中部为大尺寸作业平台，承载定位治具、移载模组和装配执行机构；上部布置多组上料轨道与执行单元，形成从散料供给到成品流出的连续作业链路。

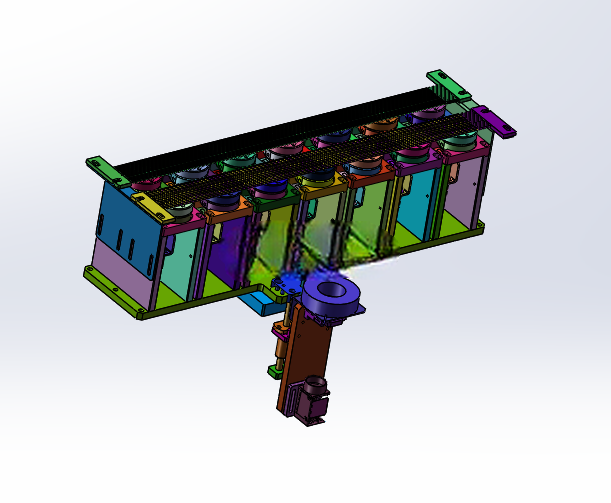

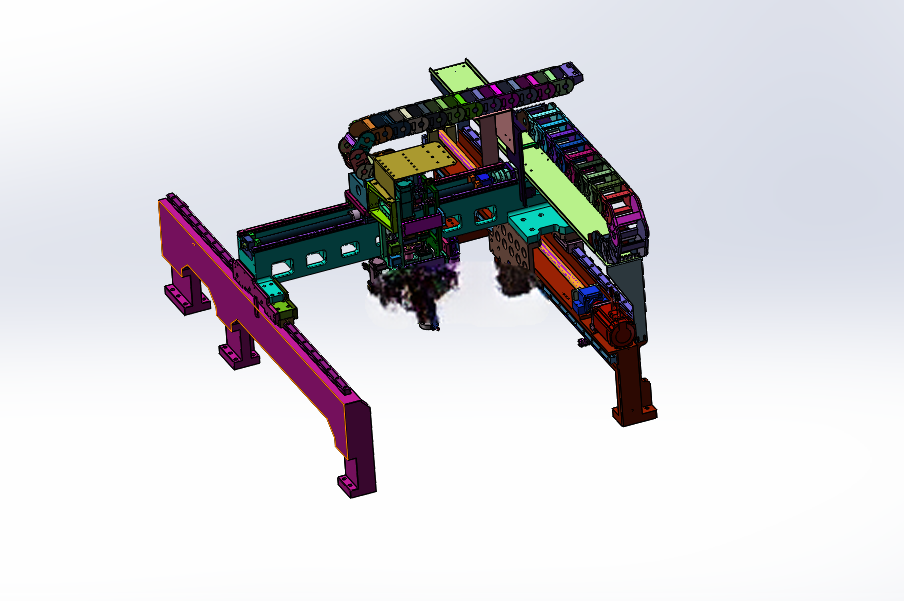

　　从实际产线布局看，设备可独立布置在装配车间，也可接入阀体加工、检测、包装段之间的过渡工位。小规格零件通过振动盘完成排序，经直振轨道持续送出，轨道末端设置分料、检测与挡停结构，避免叠料、反料或缺料进入装配区。阀体大料由流水线送入，到位后由阻挡和顶升定位机构约束位置，再由xyz三轴模组带动抓取机构完成取放。三轴模组采用横梁加竖轴的布置方式，x向覆盖流水线与定位平台之间的移载范围，y向适应治具排布宽度，z向完成抬升、下降和避让动作。

　　装配逻辑上，设备先将大料抓取并放入定位平台，平台通过仿形治具、定位销和压紧块限制阀体自由度，使后续小件能够以稳定姿态锁附在大料上。小件经供料轨道分离后，由取料机构转移至装配位置，配合压装或锁附执行件完成组合。装配结束后，抓取机构将成品放回流水线，由输送线带出工作站。该流程减少了人工反复取件、目视找正和手动压装的动作，对多品种、中小批量阀体装配具有较好的适应性。

　　结构设计时，机架需要兼顾刚性与维护空间。底部柜体采用方管焊接或型材框架加钣金封板的形式，台面承受治具、模组和工件载荷，支脚处设置可调脚垫，用于现场水平校正。设备四周预留检修门和可拆卸护板，气管、电缆沿拖链和线槽布置，避免运动干涉。上部上料机构与作业区之间设置透明防护或安全光栅位置，既方便观察振动盘供料状态，也能在人员介入时切断危险动作。

　　外形边界方面，这类设备通常按车间通道、流水线高度和人工补料周期确定。落地柜体深度需容纳控制柜与气源三联件，宽度需覆盖振动盘、直振轨道、xyz移载行程及成品流出段；高度则受振动盘料斗、上料轨道倾角和顶部机构维护空间影响。安装时应保证台面与前后流水线接驳高度一致，地面承载满足机架和满料状态要求，设备后侧保留开门维护距离，左右侧保留振动盘补料和异常清料空间。

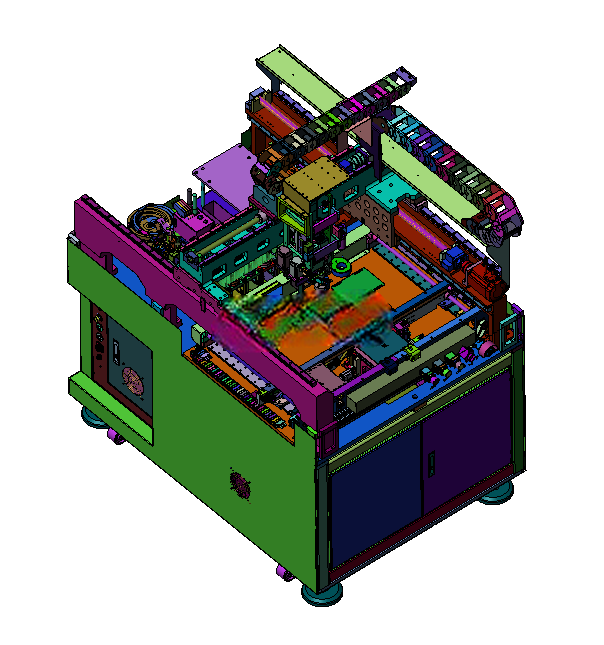

　　从建模角度看，该方案完整呈现了供料、输送、定位、移载、装配、防护等子系统的空间关系。振动盘与直振轨道负责散料定向，流水线承担大料和成品流转，xyz模组负责跨工位取放，定位平台保证装配基准，柜体和外框则提供安装、防护与维护界面。各机构之间的行程、高度差和避让关系清晰，适合用于自动化装配设备的结构评审、方案沟通和类似阀体装配工位开发参考。
