气泡式果蔬清洗输送一体机结构设计

　　该设备面向净菜加工、水产分装、肉类预处理等连续化生产场景，核心解决原料表面泥沙、农残、碎屑与附着物的批量清洗问题。整机采用长槽式卧式布局，进料端设置倾斜导料段，原料经人工或前段输送设备倒入后，随槽内水流与网带匀速向出料端移动，避免人工反复搬运造成的二次污染与磕碰损伤。槽体底部布置鼓风管路，高压空气通过均布气孔注入水中形成剧烈翻腾气泡，配合水流扰动让物料在水中充分翻转，叶菜类缝隙、果皮凹陷处的杂质可被有效剥离；槽体上方排布多组喷淋管，物料抬升离开水面后经高压清水二次冲淋，将表面残留污水与浮杂冲除，出料端配套沥水网面，物料表面游离水可初步沥干，直接衔接后续分选、切配或包装工序。

　　从结构设计角度看，机架、轴承座、输送网带支撑及与物料接触的槽体均采用SUS304不锈钢材质，符合食品加工设备卫生要求，长期接触水与清洗药剂不易锈蚀，日常生产结束后可直接用高压水冲洗，无卫生死角。输送网带采用冲孔链板结构，开孔率兼顾透水率与物料支撑强度，既保证气泡与水流可顺畅穿过网带作用于物料，又避免小叶菜、小块果蔬卡滞漏料；网带两侧加装挡边，防止物料在翻腾过程中从侧边掉落。驱动端采用减速电机搭配链轮传动，运行速度可通过变频器调节，针对不同物料特性匹配清洗时长：叶菜类质地娇嫩，可降低网带速度、减弱鼓风强度，减少叶片破损；根茎类、贝类等耐碰撞物料可提高输送速度、加大鼓风量，提升清洗效率。

　　设备两侧设置检修护罩与可开启观察窗，日常运行中可随时观察槽内水位、气泡分布与物料清洗状态，护罩拆卸后可快速清理槽底沉积泥沙、更换喷淋喷嘴。槽体底部设置排污口与换水接口，生产间隙可快速排空污水、冲洗槽底积渣，避免杂质长期堆积滋生细菌。整机顶部预留补水、溢流接口，可外接循环水过滤系统，将喷淋后废水过滤杂质后回流至鼓泡槽重复利用，降低清水消耗量。

　　安装边界方面，整机为一体化撬装结构，出厂前已完成槽体、机架、管路、驱动部件的预装，现场仅需就位找平后接入电源、进水与排水管道即可投用，无需复杂现场拼装。设备长度方向需预留足够操作空间，进料端预留上料工位，出料端预留对接后续设备的间距，两侧预留不小于一米的检修通道，方便人员开启护罩、维护传动部件与清理槽体。设备自重集中在下部水槽区域，就位地面需做硬化找平，承载能力满足满水运行时的总重量要求，避免长期运行出现机架变形。

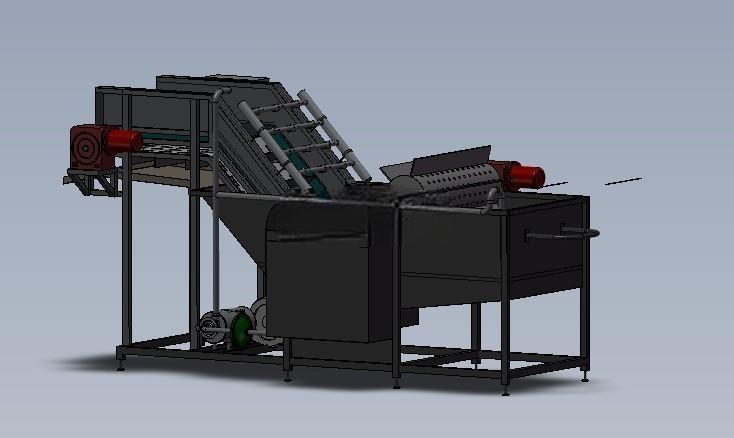

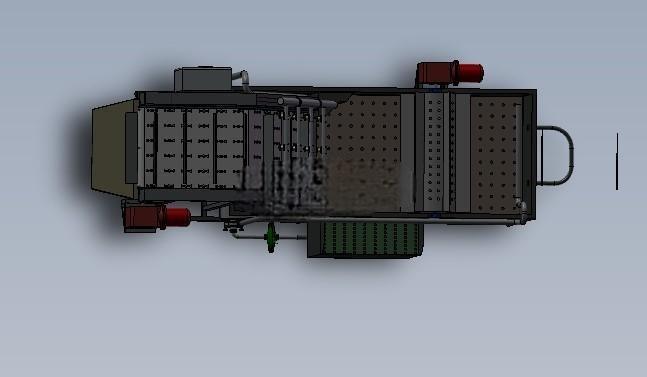

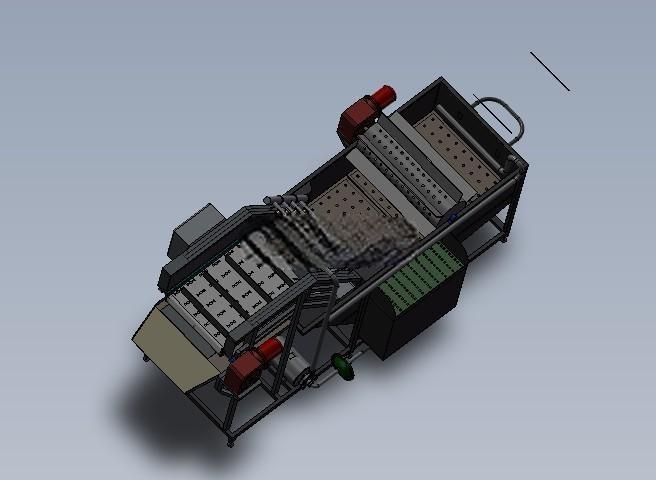

　　建模过程中完整还原了鼓风管路排布、喷淋管角度、网带链节结构、驱动传动布局与护罩安装关系，各部件装配关系清晰，干涉检查全部通过，可直接用于方案汇报、结构细化改造与同类型清洗设备的选型参考，针对不同产能需求可调整槽体长度、网带宽度与鼓风功率，适配不同规模加工生产线的布局要求。
