双切割头悬臂式激光切割设备结构

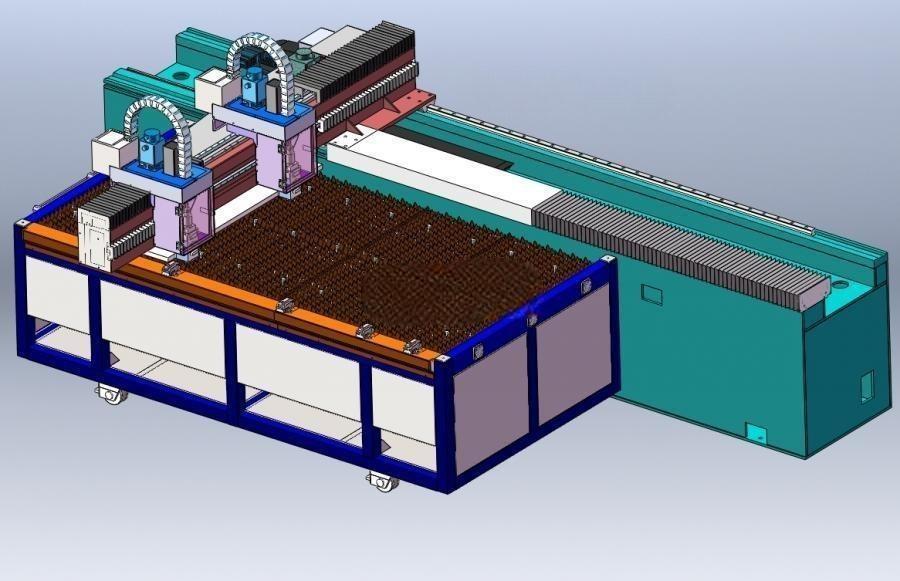

　　这套双切割头悬臂式激光切割设备主要面向中薄板钣金加工场景，常见于机箱机柜、五金制品、广告标识、厨卫设备、电气柜件以及小批量多品种零件下料工序。设备采用长床身配合悬臂加工头的布局，工作台面承担板材定位与支撑，悬臂沿床身长度方向完成主进给，两套切割头在横梁方向独立或协同运动，可根据板材幅面、零件排布和工艺节拍选择单头加工、双头分区加工或双头同步加工。

　　从实际用途看，该结构重点解决普通单头激光切割机在大幅面板材下料时行程利用率不足、重复上下料等待时间较长的问题。工作台表面设置密集支撑钉或栅格支撑，用于托住钢板、不锈钢板、铝板等薄板材，减少板材受热后的下垂和反射干扰。床身下部设置柜体式空间，既可以容纳除尘风道、电气元件、拖链和辅助管路，也能够增强整机下部刚性。床身外侧配置脚轮，说明该方案在车间布局调整、设备转位或检修移动时具备一定便利性，但正式加工时仍需配合调平支撑，避免切割过程中出现振动或位置漂移。

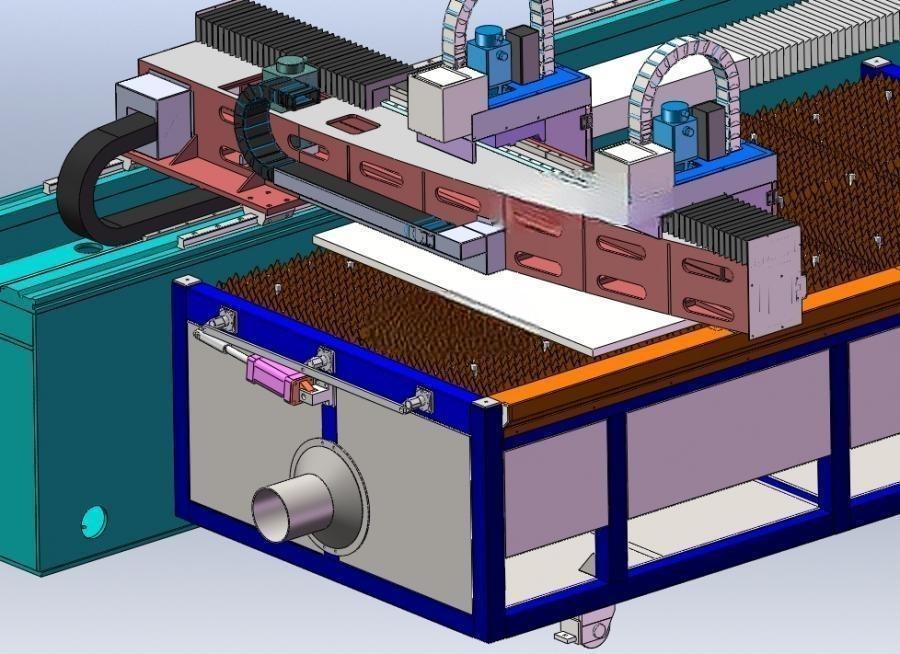

　　结构设计上，底座采用焊接框架思路，外侧以封板和门板形成防护与维护空间，内部通过纵梁、横梁和加强板构成承载骨架。悬臂梁承担切割头组件、拖链、线缆和部分传动件的载荷，其直线运动需要兼顾高速进给时的动态响应与低速切割时的位置稳定性。两套切割头分别配置升降机构，可在聚焦、穿孔、避让和高度跟踪时进行Z向调整；切割头附近通常安装防撞、随动或传感组件，用于适应板材表面起伏。横梁方向的导轨、齿条或丝杠传动区设置防护盖板与拖链，能够降低激光加工环境中烟尘、金属飞溅和粉尘对运动部件的影响。

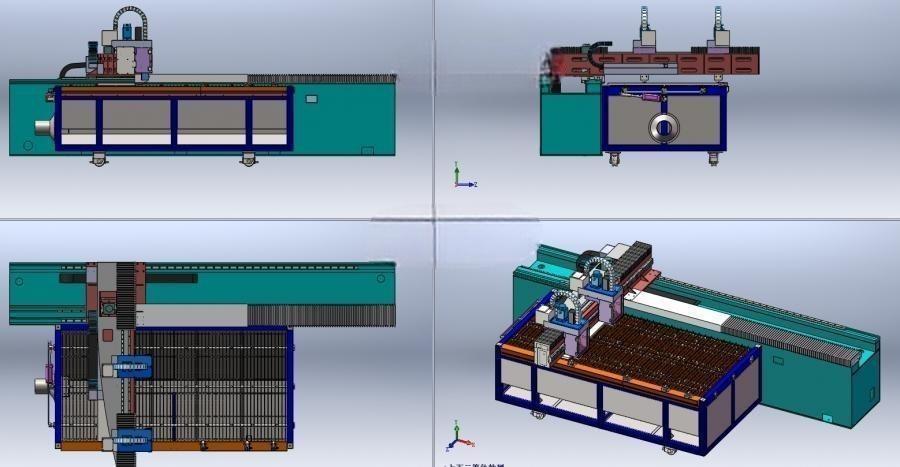

　　设备外形呈长条形布置，加工区占据床身中上部，悬臂组件横跨工作台，侧边延伸段用于布置长行程导轨、防护罩和动力线缆。安装边界规划时，需要在床身前后保留操作人员上下板材、清理废料和维护抽风系统的空间；在悬臂运动方向两端预留限位、检修和拖链弯曲半径空间；侧面还应考虑激光器、冷水机、除尘系统、气源处理单元以及电控柜的接驳位置。若用于自动化产线，还需在工作台进出料侧预留叉车、上料台车或机械手取放板材的回转空间。

　　建模时可按底座、工作台、悬臂梁、双切割头滑座、Z向升降机构、导轨防护、拖链、外封板和脚轮等模块拆分。底座建模应关注焊接梁的截面高度、连接板位置和门板开口边界；工作台需体现栅格支撑的阵列关系和板材承托面；悬臂部分要保证导轨安装面、传动件中心线和切割头安装基准之间的装配关系；双头滑座则要突出两套组件相对独立的运动逻辑。整体结构不仅适合作为激光切割机方案设计、机构校核和非标自动化布局参考，也可用于加工单元仿真、设备投标展示以及车间布置干涉检查。
