牵引式农田残膜捡拾回收作业机

　　这套三维结构对应的是一类挂接在拖拉机后方、随地块行进完成残膜与地表杂物收集的农田作业机具，主要面向覆膜种植区域的季后清理环节。在新疆、华北、东北等大面积采用地膜覆盖保墒的种植区，作物收获后地表会残留大量破碎地膜，若不及时回收，会逐年累积破坏土壤孔隙结构、影响下茬播种与根系下扎，人工捡拾效率极低，这类机具正是为替代人工、在短作业窗口期内完成大面积清膜而设计。

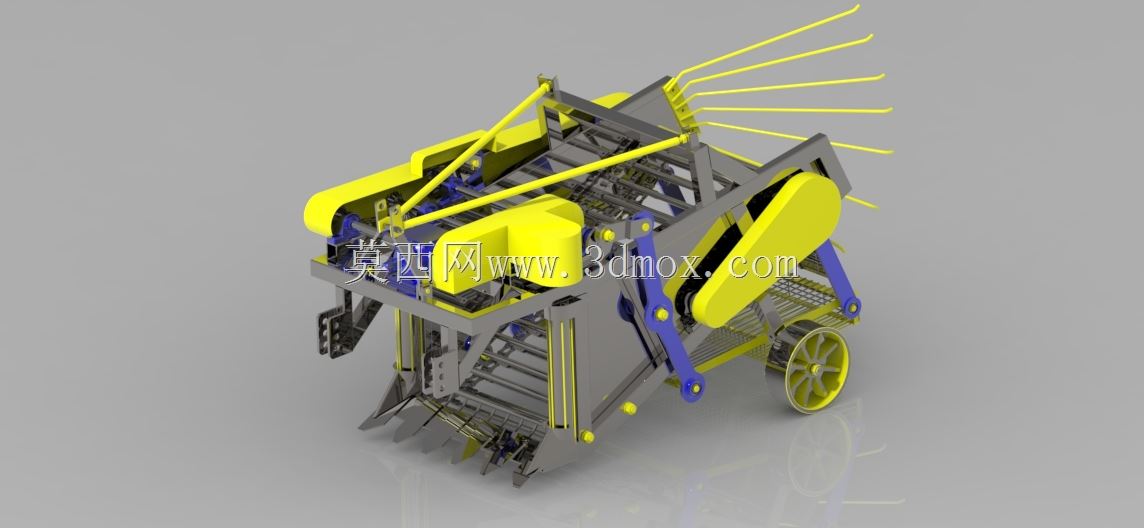

　　从整机布置来看，设备采用牵引式框架结构，前端为与拖拉机三点悬挂或牵引架对接的连接梁，中部承担核心的捡拾与输送功能，尾部配置地轮与集膜箱。作业时机组沿条播行向前进，前端入土深度可调的弹齿或铲刀将表层土壤连同残膜、少量根茬一同挑起，随后由回转捡拾机构把膜杂混合物向后输送。模型中醒目的黄色长杆状构件即为多组弹齿，它们按螺旋或交错排列在滚筒轴上，转动过程中不断勾挂、挑起地膜，利用膜的柔韧性与土块的脆性差异，在输送抖动阶段让碎土从齿隙间漏回地表，地膜则被持续带向后方。

　　机具中部设置了链耙式或杆条式输送链，配合偏心抖动轮产生高频振动，这一环节的设计思路很明确：残膜回收最大的难点不在“捡起来”，而在“膜土分离”。若夹带土量过大，集膜箱很快被填满，卸料频次升高，作业效率骤降；若分离过于激进，又会把易碎的老化地膜抖落回田里。因此杆条间距、抖动振幅、输送速度三者需要匹配，模型中蓝色连杆与黄色护罩所构成的传动与防护区域，正体现了对链轮、摆轴等运动部件的布局考量。

　　收集到的地膜经输送链末端抛送入后部集膜箱，箱体在模型中以框架加侧板形式呈现，达到一定装载量后由液压或机械方式翻转卸料，将残膜堆放到田头统一处理。尾部地轮既是支撑轮，也常作为传动动力来源之一，通过链传动驱动捡拾滚筒与输送链同步运转，行走速度与工作转速由此自然匹配，避免了单独配置液压马达时的流量匹配问题，降低了对拖拉机液压输出的依赖。

　　结构设计上，整机大量采用型钢焊接框架，侧板开孔用于安装轴承座与调节滑槽，弹齿座通过螺栓固定在滚筒管轴上，属于易损件可单独更换；入土铲与弹齿均设置了弹簧过载保护或安全剪切销，遇到石块、树根等硬物时能让齿杆抬起避让，防止机架变形。黄色护罩覆盖链条与回转件，既满足作业安全防护要求，也阻挡尘土直接灌入传动副。

　　从安装边界看，这类机具作业宽度通常覆盖三至六膜行，幅宽多在2米至4米区间，挂接状态下整机长度约4至5米，运输时需拆除或折叠超出道路宽度的捡拾部件；与拖拉机配套时重点核对悬挂点尺寸、动力输出轴转速以及提升行程，确保入土角度在3至8度可调范围，作业深度控制在表层80至150毫米，过深则土量负荷激增，过浅则漏捡埋土残膜。

　　在三维建模层面，该模型完整表达了弹齿阵列排布、四杆联动提升、链传动路径以及地轮支撑的空间关系，对从事农机具开发的设计人员而言，可直接用于干涉检查：重点核对弹齿回转轨迹与输送链杆条的啮合间隙、翻转卸料时集膜箱与机架后部的避让空间，以及牵引状态下转向时机具与拖拉机轮胎的最小距离。这类结构在实际选型中还要结合地块平整度、地膜厚度与含杂率调整齿距，厚膜地块可适当加密弹齿，秸秆量大的地块则需在前端增加分禾导草杆，防止长秸秆缠绕滚筒。
