熔喷布连续生产成套机组结构设计

项目分类:减压阀 发布时间:2024-12-12 ID:842072
  • 熔喷布连续生产成套机组结构设计
  • 熔喷布连续生产成套机组结构设计
  • 熔喷布连续生产成套机组结构设计
  • 熔喷布连续生产成套机组结构设计

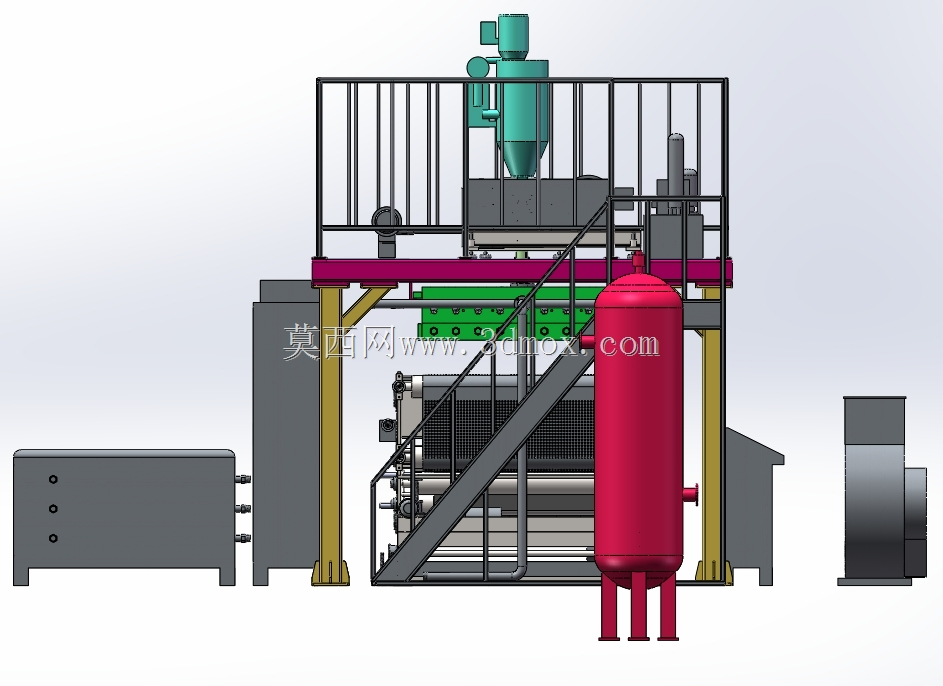

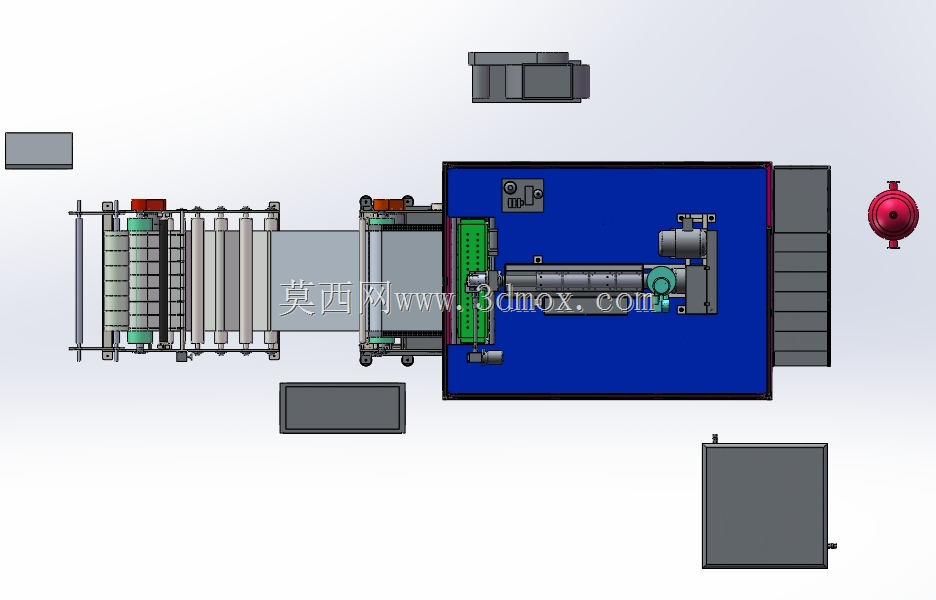

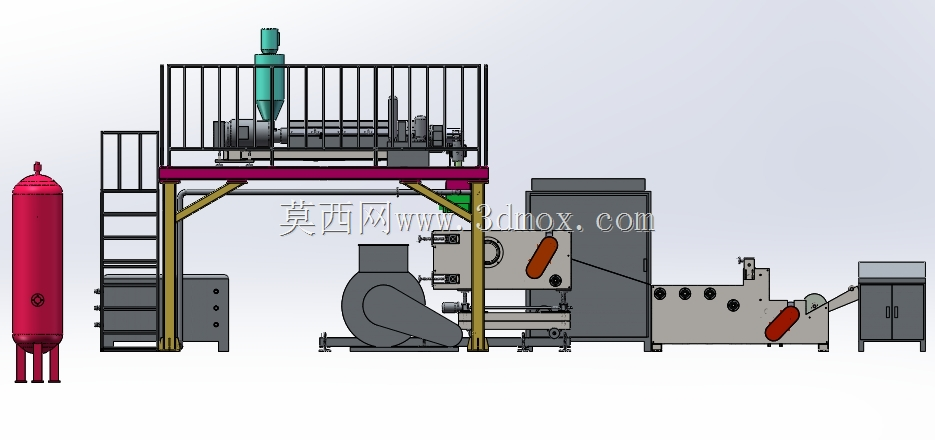

  这套熔喷布生产线三维结构围绕熔喷法非织造材料的连续成型工艺展开,整机沿物料走向依次布置原料供给、熔融挤出、过滤计量、熔喷模头、热空气牵伸、接收成网、冷却定型以及卷取分切等功能区段,各段之间通过机架高度、输送带速和工艺窗口的匹配形成连贯的产线布局。在做结构方案时,首先要明确产线服务的核心场景:熔喷材料纤维直径通常处于亚微米到数微米量级,依靠细密纤维形成较大比表面积和孔隙率,因此在卫生防护、过滤分离、保暖填充、吸油擦拭等领域都有稳定应用。设备并非单台孤立机械,而是一条对温度、风压、网带速度和接收距离都较为敏感的成套工艺装备,三维建模时需要把工艺约束转化为结构边界。

  从挤出与熔喷段看,螺杆挤出单元承担聚合物切片的输送、熔融和均化,出口经熔体过滤器去除杂质,再由计量泵稳定输送至熔喷模头。模头是整线的关键部件,其内部流道需要保证熔体沿幅宽方向均匀分配,喷丝孔阵列与两侧热空气通道形成的夹角、间隙和喷出位置直接影响纤维牵伸效果。模型中热空气管路、加热器、分配箱体和模头本体的连接关系需要完整表达,因为现场安装时风管对接、保温层包覆、温度传感器插入位置以及检修拆卸空间都依赖这些结构细节。模头下方到接收网帘之间的距离属于重要工艺边界,设计时既要预留纤维拉伸和冷却空间,也要兼顾机架调节行程,通常通过升降机构或立柱滑槽实现接收距离调整。

  接收成网段采用网带输送结构,网帘下方配置吸风风道,使喷出的超细纤维在网面上均匀铺叠成网。网带的张紧、纠偏、驱动辊和从动辊布置是这一段的建模重点:张紧机构需要补偿长期运行后的伸长,纠偏结构要限制网带跑偏,吸风箱则沿幅宽形成较稳定的负压区。若负压分布不均,布面会出现厚薄偏差或局部纤维堆积。冷却与输送区段的高度不能只按理论流线确定,还要考虑操作人员观察模头、清理喷丝孔、更换滤网和维护热风系统时的可达性。机架立柱、护栏、检修平台和走台位置在三维布局中应同步检查,避免设备到场后出现维护通道被管道或电控柜占用的问题。

  后段卷取机构负责将连续纤网稳定收卷,设计重点在于张力控制和换卷操作。熔喷布材料蓬松、表面摩擦特性与普通薄膜不同,张力过大容易拉伸变形,张力过小则会产生褶皱或跑偏。因此导辊布置、压辊接触压力、卷取轴驱动以及切边引布结构都要围绕低张力稳定运行来考虑。若产线配置分切功能,还需在收卷前预留刀架安装梁、废边抽吸通道和防护挡板。整机外形呈长条形布置,长度方向受工艺节拍和冷却距离影响明显,宽度方向则由最大成网幅宽、操作侧维护空间、传动侧管路走线空间共同决定。安装边界上,需要核对设备基础承载、地脚板位置、挤出机吊装空间、模头检修高度、热风管道转弯半径以及上层排风或桥架干涉。

  从结构设计思路看,这类产线不宜只追求外观整齐,更要保证工艺模块之间的可调性和可维护性。挤出机、模头、热风箱、网带、吸风系统和收卷机架应按功能分区建立子装配,便于在三维环境中检查装配层级和运动干涉。管道走向应避免紧贴高温箱体,电缆桥架与热熔管路要保持合理间距;需要频繁拆装的滤网、喷丝板、热电偶和压力传感器位置应预留扳手空间。辊筒类零件要体现轴承座、张紧座和驱动端连接,机架部分则需反映铝型材或型钢框架、地脚支撑、防护门及观察窗的安装关系。

  在设备选型和方案评审阶段,该三维结构可用于确认幅宽能力、层间高度、操作面方向、维护通道和吊装路径。对于机械设计人员,模型的价值不仅在于展示产线外观,更在于把熔喷工艺中熔体流动、热空气牵伸、负压成网和低张力收卷等环节落实到具体机构,使后续工程图拆图、外购件选型、现场安装和工艺调试都有清晰的结构依据。
