立体仓库堆垛机用500kg承载双叉货叉结构

　　这套双叉货叉结构，是针对立体仓库堆垛机、码垛机的取放货作业需求开发的执行部件，日常作业中多与堆垛机主机配套安装，负责在货架货位与堆垛机载货台之间完成货物的叉取、转移、放落动作，适配带驾驶室偏载布局的堆垛机机型，能覆盖常规自动化立体库中标准托盘货物的存取作业需求，尤其适合单货位额定承载500kg的仓储场景，可在窄巷道高位货架的作业环境下稳定运行，解决堆垛机在有限巷道宽度内完成货物双向存取的结构需求。

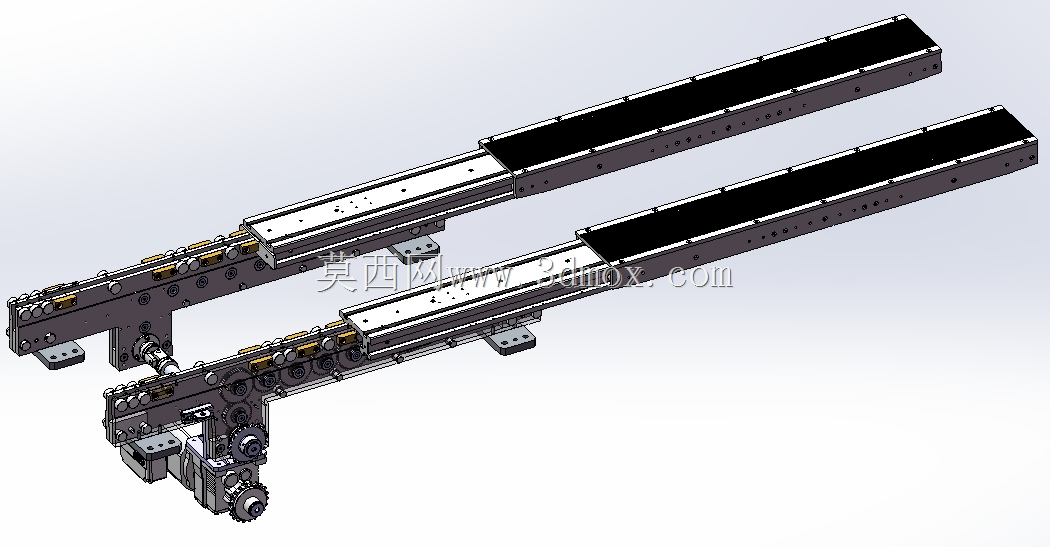

　　从结构设计逻辑来看，整套货叉采用三臂式叠层伸缩布局，由固定安装基座、中间传动臂、前端载货叉臂三层结构组成，固定基座部分预留了与堆垛机载货台的安装连接位，安装时可通过底部的定位安装座与载货台台面完成刚性连接，安装边界需匹配堆垛机载货台的预留安装孔位，确保货叉伸出时的受力点与载货台承载中心重合，避免偏载带来的结构变形。中间传动臂内置同步传动结构，通过齿轮齿条啮合传动实现各节臂的同步伸缩，传动路径上布置了多组导向滑块与限位结构，保证叉臂伸缩过程中的直线度，避免伸出过程中出现卡滞、偏摆问题，前端载货叉臂的上表面为平整载货接触面，可适配标准托盘的叉取位尺寸，叉臂伸出最大行程可覆盖常规货架货位的深度要求，收回后整体尺寸可完全收纳在堆垛机载货台的宽度范围内，不会额外占用巷道通行空间。

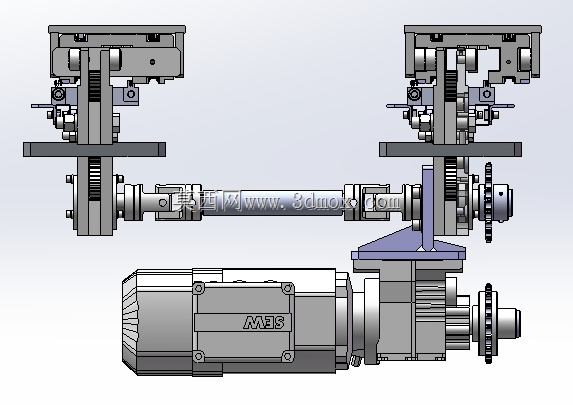

　　实际作业过程中，货叉的动力输入端布置在固定基座侧端，可通过链轮或联轴器与堆垛机的货叉驱动电机连接，动力传递至中间传动齿轮组后，带动中臂与前臂按固定传动比同步伸出，整个伸缩过程的运行速度可匹配堆垛机的作业节拍，伸出到位后可保持足够的结构刚性，承载500kg货物时叉臂前端的下挠量控制在仓储作业允许的范围内，不会出现货物滑落、叉臂剐蹭货架的问题。三臂结构的设计相比双节臂结构，在相同收回长度下可获得更大的伸出行程，能适配更深的货位存储需求，同时三层臂的受力分布更均匀，各节臂的截面尺寸可根据受力路径做针对性优化，固定基座部分承受整体弯矩，采用加厚的型材焊接结构保证基础刚性，中间臂主要传递伸缩动力与部分承载，采用轻量化的高强度型材制作，前端叉臂直接接触货物，在保证接触面平整度的同时做了边缘倒角处理，避免叉取货物时剐蹭托盘底部。

　　在安装适配层面，整套货叉的安装基准面为固定基座的底部安装面，安装时需保证两组货叉的平行度误差在允许范围内，两组货叉的间距需匹配所用托盘的底部叉孔间距，避免叉取过程中出现托盘偏斜。货叉的侧端预留了传动连接位与传感器安装位，可根据实际需求加装到位检测开关、限位挡块等附件，满足自动化作业的位置检测需求。日常运行中，导向滑块与齿轮齿条啮合面需定期补充润滑，减少结构磨损，延长部件使用寿命，各连接螺栓需按额定扭矩锁紧，避免长期往复运行出现松动移位。

　　从应用场景适配性来看，这套货叉结构不仅可用于常规的横梁式立体仓库，也可适配同承载等级的穿梭车、小型码垛设备的取放货机构，只要安装空间、承载能力、行程参数匹配，即可通过调整安装连接尺寸适配不同的主机设备，结构本身的模块化程度较高，核心传动部件可形成通用化模块，后续针对不同承载等级、不同行程需求的衍生设计，可在现有三臂结构基础上调整臂长、截面尺寸、传动齿轮参数快速完成，能大幅缩短同类仓储存取部件的开发周期，减少重复设计的工作量。建模过程中对各运动部件做了干涉检查，模拟了货叉全伸、全收状态下的各部件位置关系，确保实际加工装配后不会出现运动干涉，各连接位的尺寸公差、形位公差都做了明确标注，可直接用于后续的加工出图与装配指导。
