自行车配件自动锁螺丝装配设备

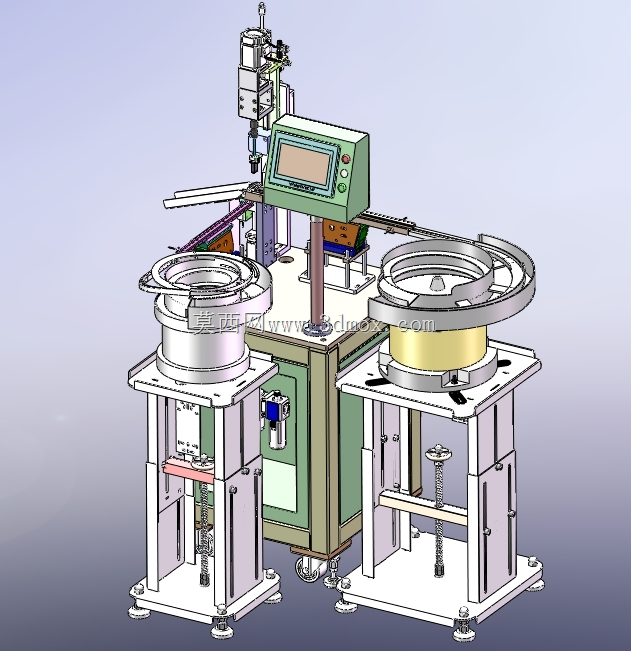

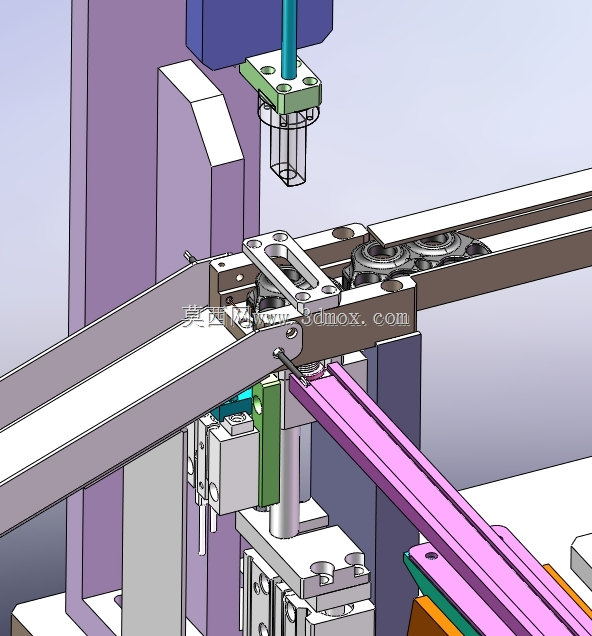

　　这款设备针对自行车小五金配件的锁付工序开发，核心解决传统人工锁螺丝效率低、扭力一致性差、漏锁浮锁频发的产线痛点，适配自行车脚蹬轴套、刹车固定座、线卡支架等多种小型冲压、压铸配件的螺丝装配需求，可直接嵌入自行车零部件加工的中段装配产线，替代2-3名人工锁付工位，适配多品种小批量的自行车配件生产节奏。设备采用双振动盘供料布局，两套独立的振动盘料仓分别承担待锁付工件与螺丝的排序送料，振动盘出口配套直振送料轨道，轨道末端设置分料定位机构，可根据不同规格螺丝、不同外形工件快速更换轨道适配块，换型调整时间控制在15分钟以内，无需复杂的参数重置，仅需调整分料挡块位置与锁付头行程即可完成换型。

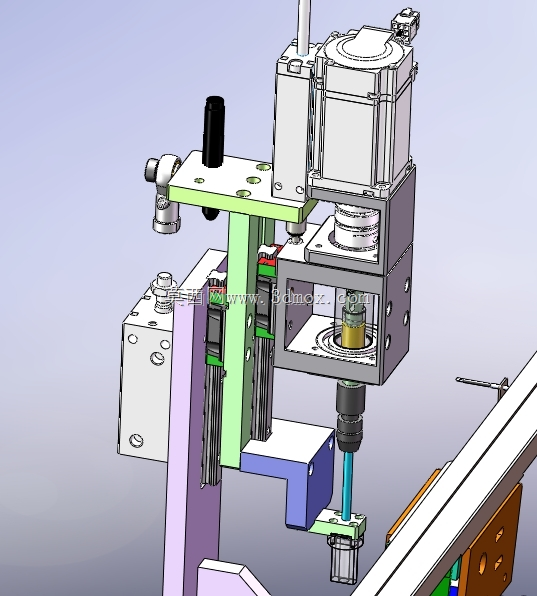

　　锁付执行端采用带扭力反馈的电批组件，搭配垂直升降滑台与水平移位导轨，可实现XZ两轴方向的位置调整，锁付扭力可根据螺丝规格、工件材质在0.5-5N·m区间内精准设定，锁付过程中实时反馈扭力数值，出现滑牙、浮锁、漏锁情况时设备自动触发停机报警，同时对应工位指示灯亮起提示异常位置，避免不良品流入下道工序。操作端配置嵌入式人机交互触摸屏，界面内置参数存储区，可存储最多20组不同工件的锁付参数，换型时直接调用对应参数组即可，屏幕实时显示当前锁付产量、合格数、异常数，方便产线人员统计生产数据。

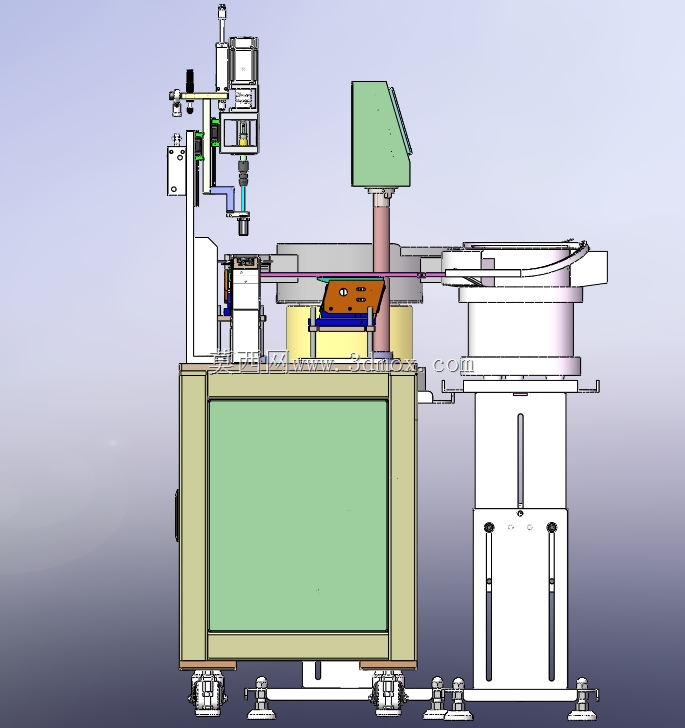

　　设备主体机架采用4040工业铝型材拼接搭建，底部配置可调脚杯与万向脚轮，既可以通过脚轮快速推移调整产线布局，也可以通过可调脚杯将设备调至水平状态，保证锁付精度不受地面平整度影响；机架内部预留电气元件安装腔，PLC控制器、伺服驱动器、电磁阀组均采用导轨式安装，布线沿铝型材线槽规整排布，后期维护排查故障时可快速定位对应元件。从安装边界来看，设备整体占地长度约1200mm、宽度约800mm、高度约1600mm，对接产线时仅需预留左右两侧各300mm的操作维护空间，进料端可直接衔接上游工序的出料输送带，出料端可配套下料滑槽将锁付完成的工件导入成品周转箱，无需额外配置移栽机械手即可完成上下料衔接。

　　设计过程中重点考虑了自行车配件外形不规则、螺丝规格跨度大的特点，将工件定位治具设计为快换式结构，治具采用定位销+快速夹钳的固定方式，更换不同工件时仅需松开夹钳替换对应治具板即可，无需拆卸锁付头与送料轨道；同时在锁付头下方配置工件到位检测传感器，只有当工件完全放置到位、螺丝已送至锁付嘴位置时，锁付动作才会启动，避免空打损坏工件与电批头。振动盘的振幅可通过调压阀独立调整，针对表面易刮花的自行车电镀配件，在振动盘内壁与送料轨道表面粘贴聚氨酯软胶层，避免送料过程中工件表面出现划痕，影响配件外观质量。设备的气路系统配置油水分离器与调压阀组，可根据不同执行元件的气压需求单独调整供气压力，保证送料、夹料、锁付动作的运行稳定性，气路接头均采用快插式结构，后期更换气管或气缸时操作便捷。电路系统设置独立的急停按钮与电源开关，急停按钮分别布置在设备正面操作区与左右两侧，出现突发异常时操作人员可在任意位置快速按下急停切断设备动力，保障操作安全。
