角磨机金属切割自动停机滑块导向轴

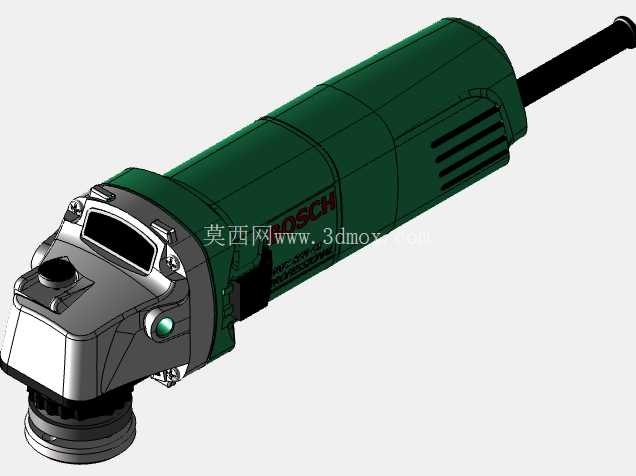

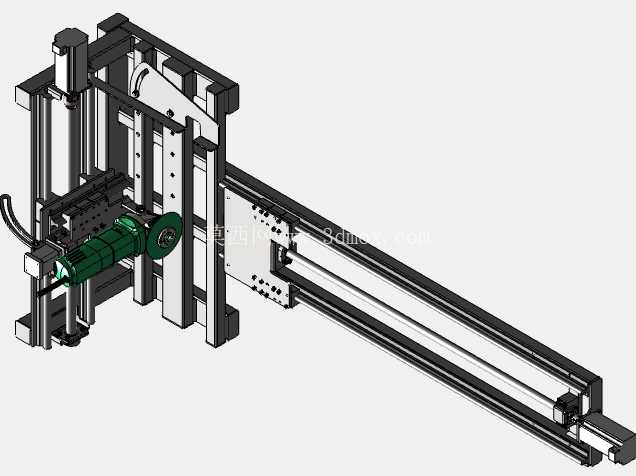

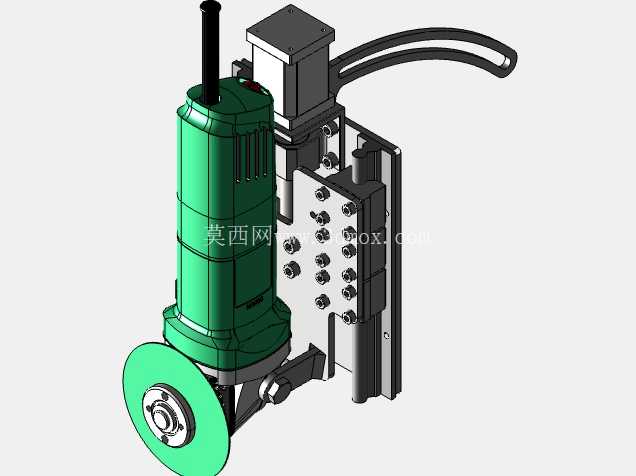

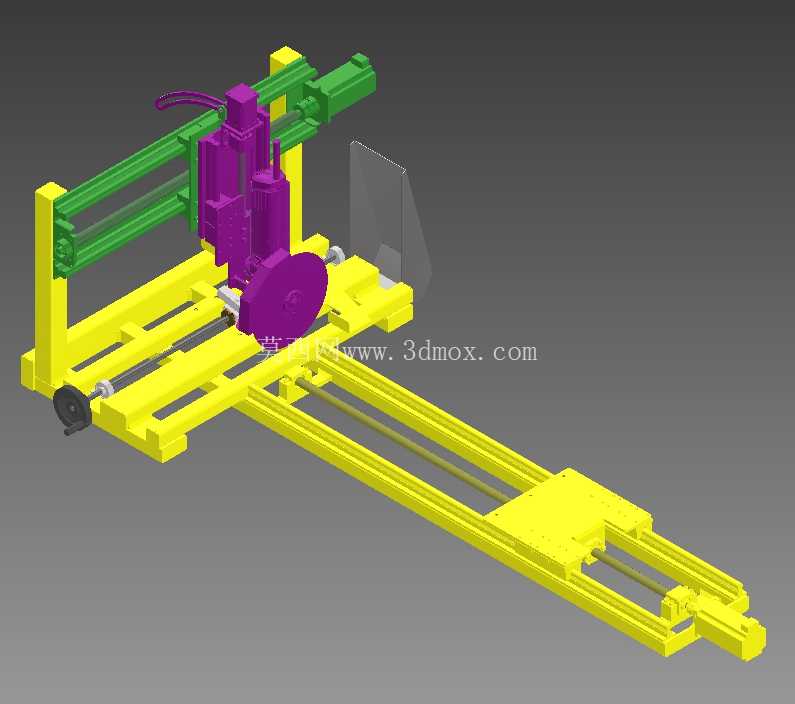

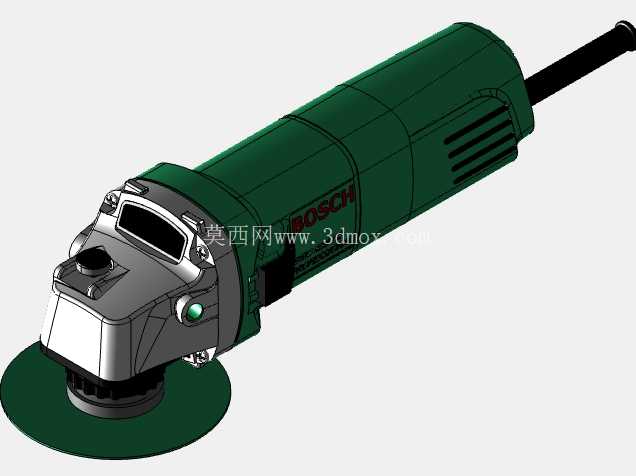

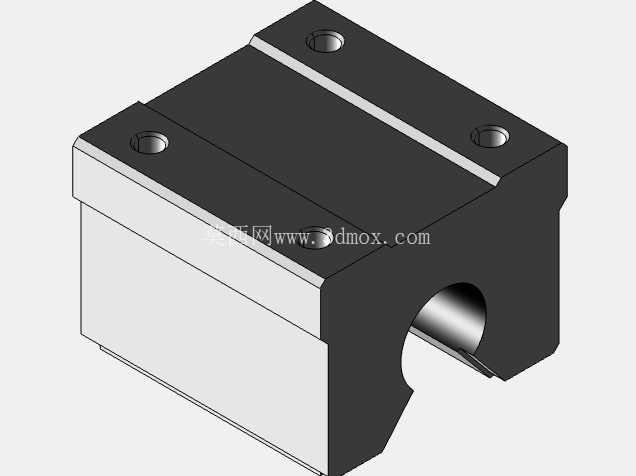

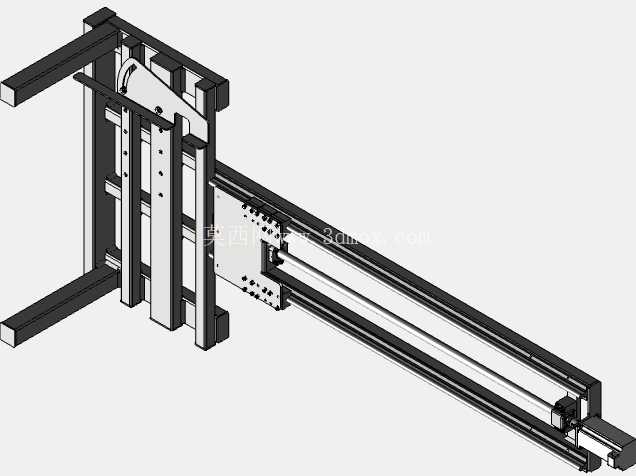

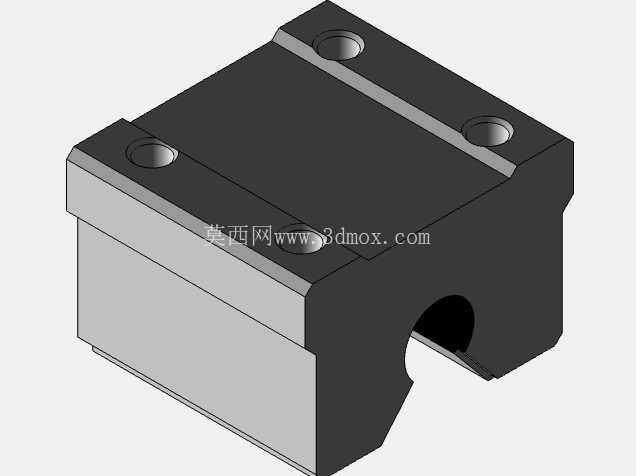

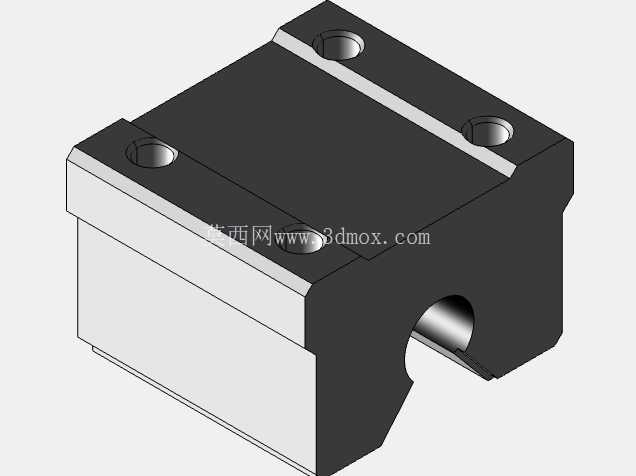

　　该零件面向小型金属切割改造场景，核心承担角磨机滑块框架内的直线导向与行程限位功能。在手工钣金维修、型材下料、工位零散切割作业中，普通角磨机依靠手持推进，切深一致性差，长时间握持还容易因进给过量造成砂轮片卡滞、崩边；将角磨机固定在可沿导轨平移的滑块上后，切割轨迹由机械约束保证，操作人员只需控制进给，板材切口直线度和重复定位稳定性明显提升。这个轴件就是滑块平移机构里的导向承载件，一端采用大直径轴肩，装入滑块端部安装孔后可直接形成轴向定位，不需要额外加工锁紧槽；长圆柱段穿过滑块直线轴承或衬套，为滑动模组提供低摩擦运动基准，末端配合限位块或触发结构，在滑块行进到设定终点时触碰停机开关，切断角磨机供电，避免切割超程后砂轮继续空转或撞击工装底座。

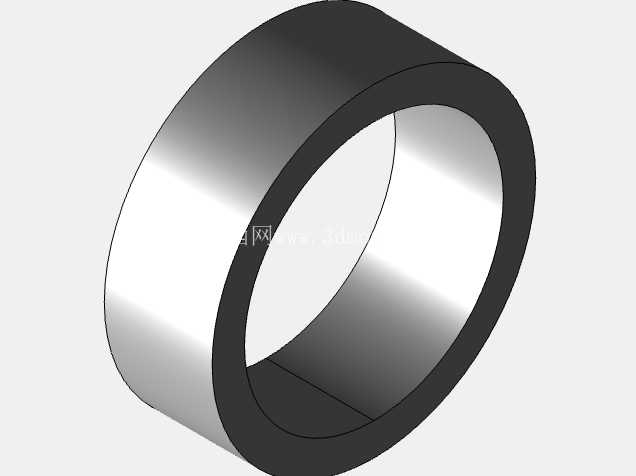

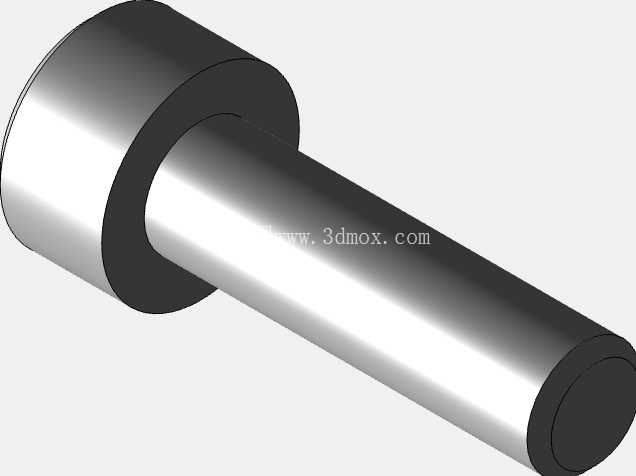

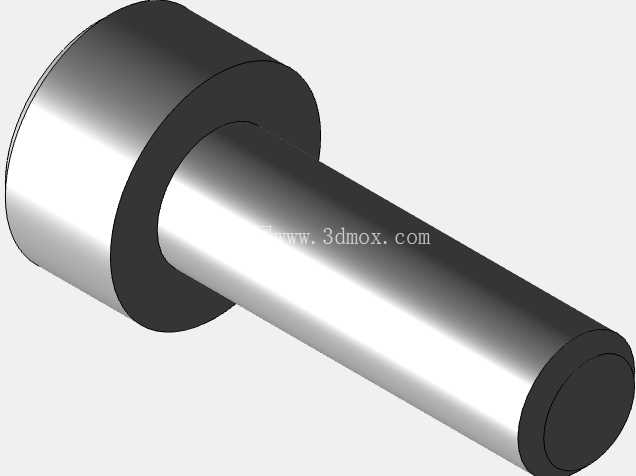

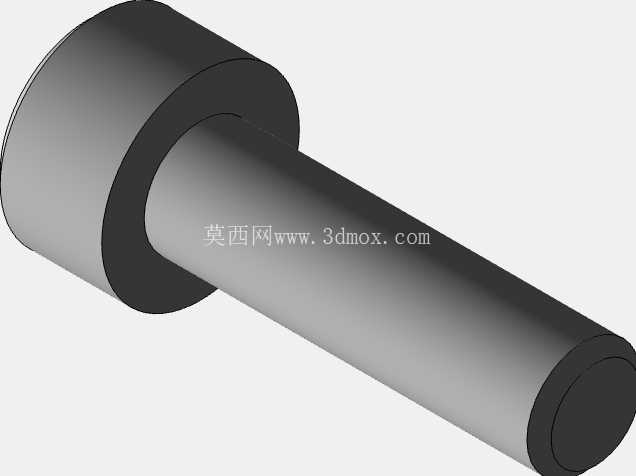

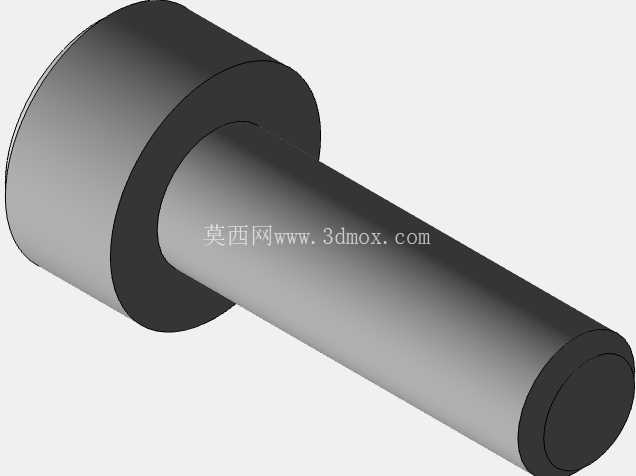

　　从结构思路看，零件采用阶梯轴构型，粗段轴肩直径显著大于导向杆身，轴肩端面与滑块端面贴合后承担轴向止挡作用，杆身表面按滑动配合要求设计，圆柱度和直线度是保证滑块平顺移动的关键；轴端保留平整端面，可安装限位螺母、缓冲垫或行程触板，适配不同切割行程的调整需求。整体没有复杂曲面和异形特征，车削加工即可完成，材料可选45号钢调质或普通碳钢，表面做发黑处理提升防锈能力，若追求更低滑动阻力也可采用镀铬硬轴，配合直线轴承使用时耐磨寿命更长。

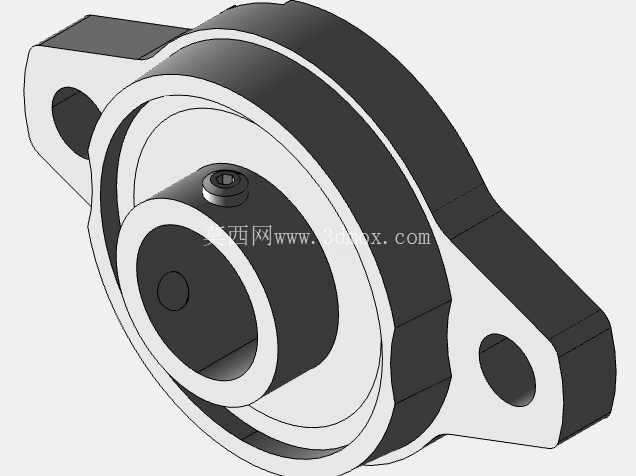

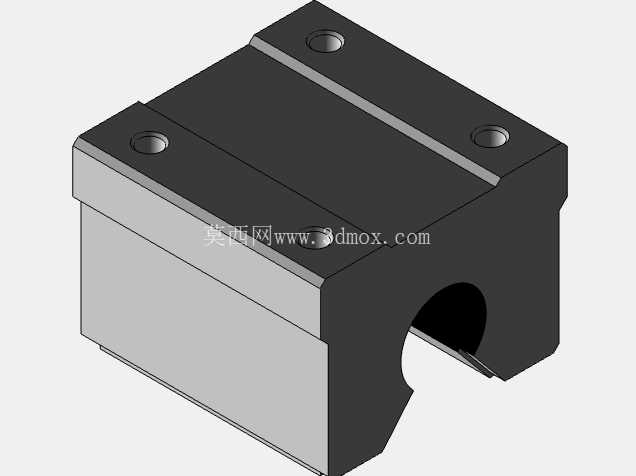

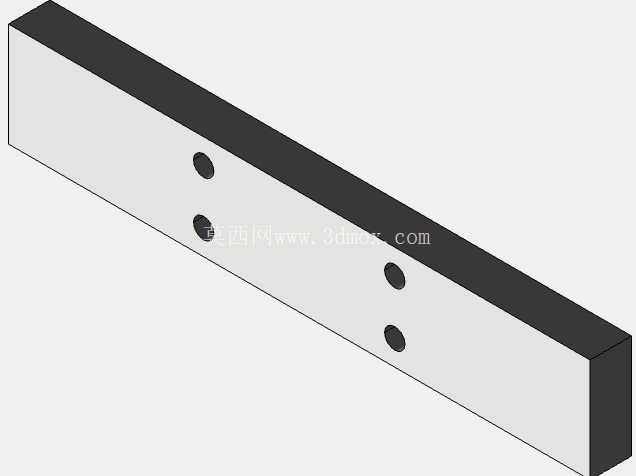

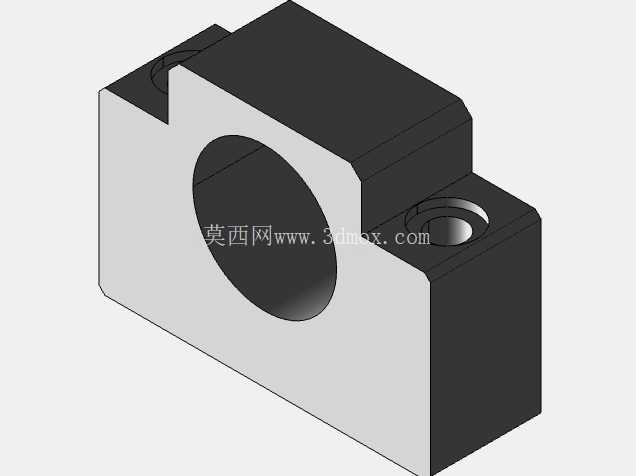

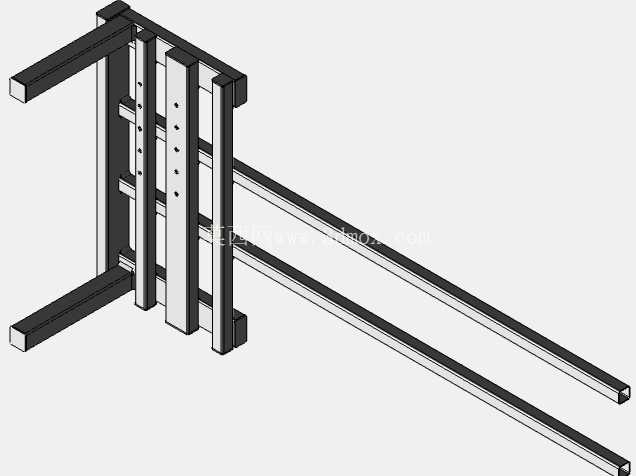

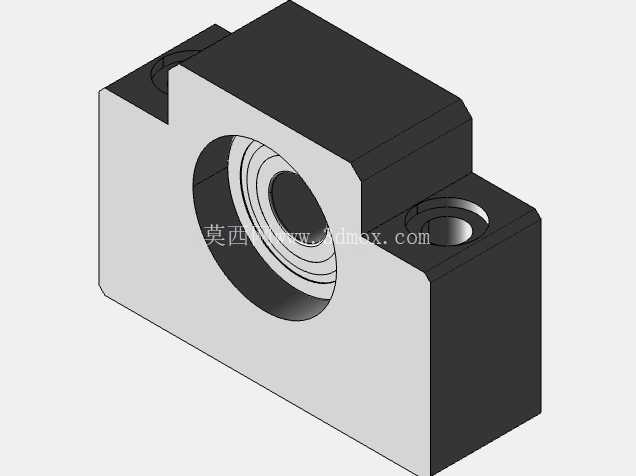

　　安装边界方面，轴肩外径需匹配滑块端部沉孔尺寸，保证轴肩完全沉入沉孔后端面不突出于滑块安装面；导向杆直径与配套直线轴承内径采用间隙配合，杆身长度要覆盖最大切割行程，同时预留两端限位结构的安装空间，轴装入框架支座后两端同轴度需控制在滑动不卡滞的范围内，支座孔与轴采用过渡配合或顶丝锁紧，防止滑块往复运动时轴发生转动或轴向窜动。实际装配时，先将轴穿入滑块内的直线轴承，再把轴两端固定在切割框架的两侧立板上，调整轴的平行度，确保滑块推动时无卡顿，最后在轴的行程末端固定停机触发块，当滑块带着角磨机走完切割行程，触发块压合微动开关即可实现自动断电停机。

　　这类导向轴结构也可迁移到小型台式切割工装、简易推台锯进给机构、焊接变位机直线滑台等场景，只要是需要短距离直线导向并带终点停机需求的轻量化滑动机构，都可以参考该阶梯轴的定位与导向集成设计，减少单独设置限位支座的零件数量，让DIY切割框架的装配更简洁。
