食品馅料连续压延包馅整形机组

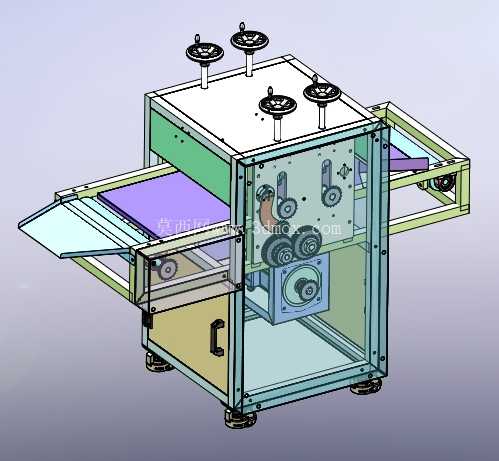

　　这套面向面点馅料预处理工序的压延整形设备，主要布置在烘焙、速冻面点、中央厨房等生产线的馅料制备工位，承接经粗揉后的面团与混合馅料，完成多道次薄化压延与厚度均整，为后续包馅、分切、成型工序提供厚度一致、内部组织均匀的料带。整机采用台式贯通布局，进料端与出料端均伸出悬臂式输送台，两侧输送带与主机压辊中心线保持同一输送标高，可直接对接上游揉面机、下游包馅机或排盘机，无需额外转序搬运，减少料坯在转运过程中的粘连与形变。

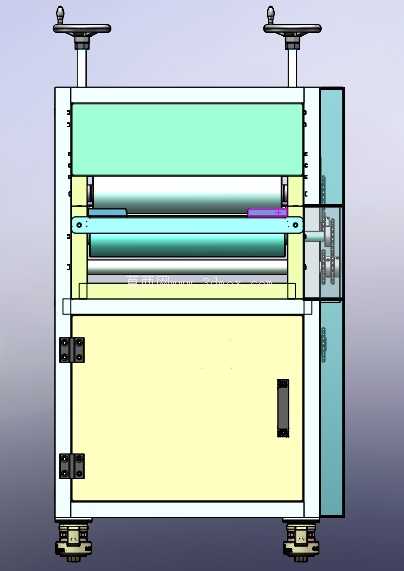

　　机架主体采用方管焊接框架加透明防护围板的组合结构，下部柜体预留动力元件安装空间，变频器、传动链轮、张紧机构均封闭在柜体内部，既避免面粉、馅料碎屑落入传动副造成磨损，也方便日常打开侧门做清洁与润滑维护。压延执行部分配置上下两组平行压辊，辊面做食品级表面处理，辊缝通过机身顶部四组手轮分别调节，手轮丝杆带动辊座沿直线导轨升降，每道压辊的压下量可独立设定，操作人员能够根据面团硬度、馅料含水率差异逐道分配压延比，避免单次压下量过大造成面筋断裂或馅料挤出。

　　料带在进入压辊前由进料输送带托持，输送带表面采用浅色食品级皮带，两侧设置可调挡边，挡边宽度随料坯规格手动调整，防止偏软的料带在输送过程中左右跑偏。压辊下方布置刮料板，刮板与辊面间隙可微调，及时刮除粘附在辊面的面屑，压延完成的料带经出料输送带平稳送出，出料台末端预留搭接位，可根据产线走向选择左出料或右出料的对接方式。

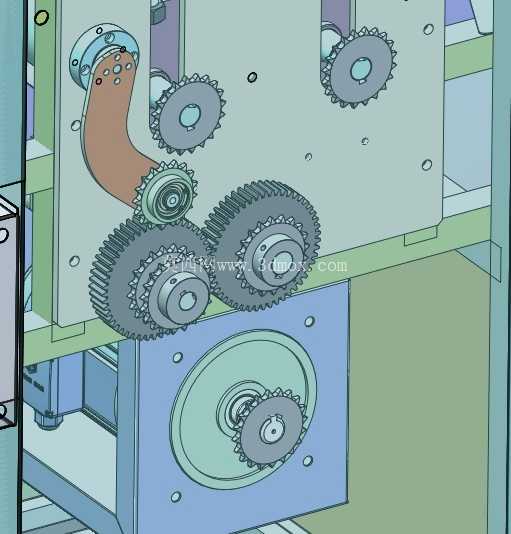

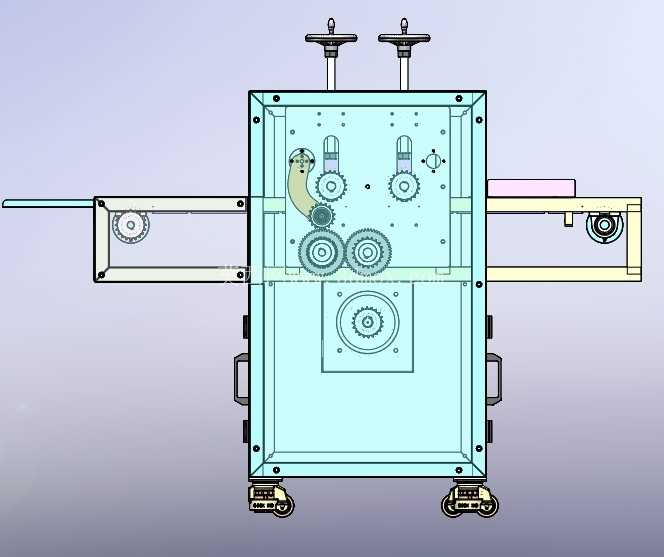

　　传动系统采用减速电机经链传动分动至各压辊与输送辊，链传动侧配置张紧轮，长期运行后链条松边可快速张紧，保证各压辊线速度与输送带速度同步匹配，避免料带因速差出现堆料或拉薄现象。机身底部安装可调脚杯，安装时通过脚杯调节整机水平度，抵消车间地面的不平误差，设备就位后不需要预埋地脚螺栓，移位、清场时可整体推移再重新调平。

　　从建模结构来看，整机按实际装配关系拆分机架、压辊组件、调节手轮、输送架、皮带、传动件、防护板与柜体门板等子装配，各运动部件保留真实的装配间隙与转动副，手轮与丝杆、辊座与导轨、链轮与轴位的配合关系均按机械设计常规公差搭建，方便结构工程师在此基础上改型：比如调整压辊组数适配不同压延工艺，更换输送带宽度对应大规格料坯，或是在顶部增加安全防护罩、在出料端加装厚度检测传感器实现压下量闭环控制。设备的操作面高度按人工站立作业设定，顶部手轮位置在操作人员伸手可及的范围，调节压缝时不需要登高或借助工具，柜体下部留足腿部空间，日常巡检、清理辊面、更换刮板的作业路径都没有结构干涉。整机组的长宽高边界在建模时按输送台完全伸出的最大外轮廓绘制，产线规划阶段可直接据此核算工位占地、预留操作维护通道，以及与前后设备的对接间距，避免现场安装时出现输送线标高错位、维护空间不足的问题。
