教学演示用小型拉丝加工实验装置结构

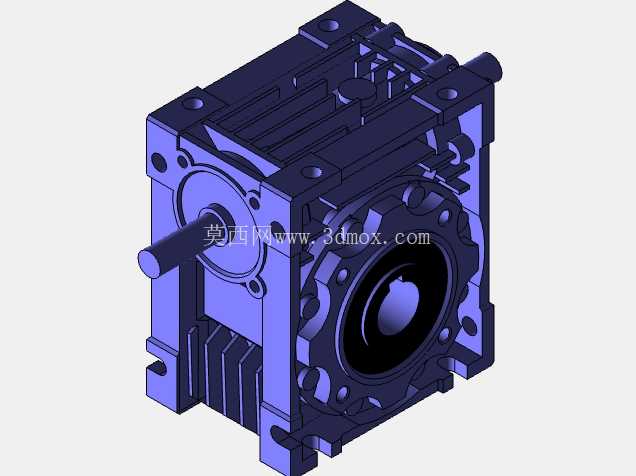

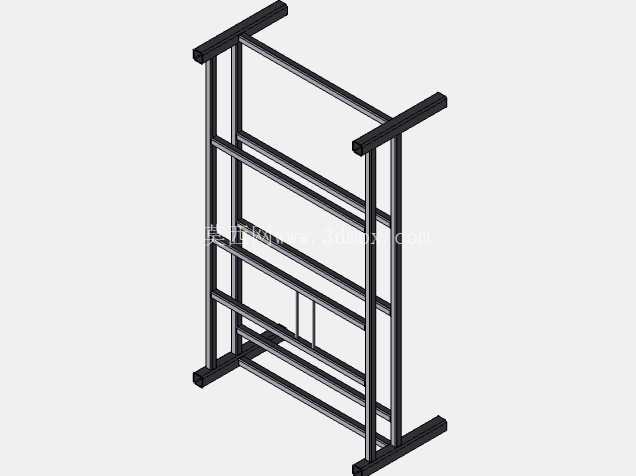

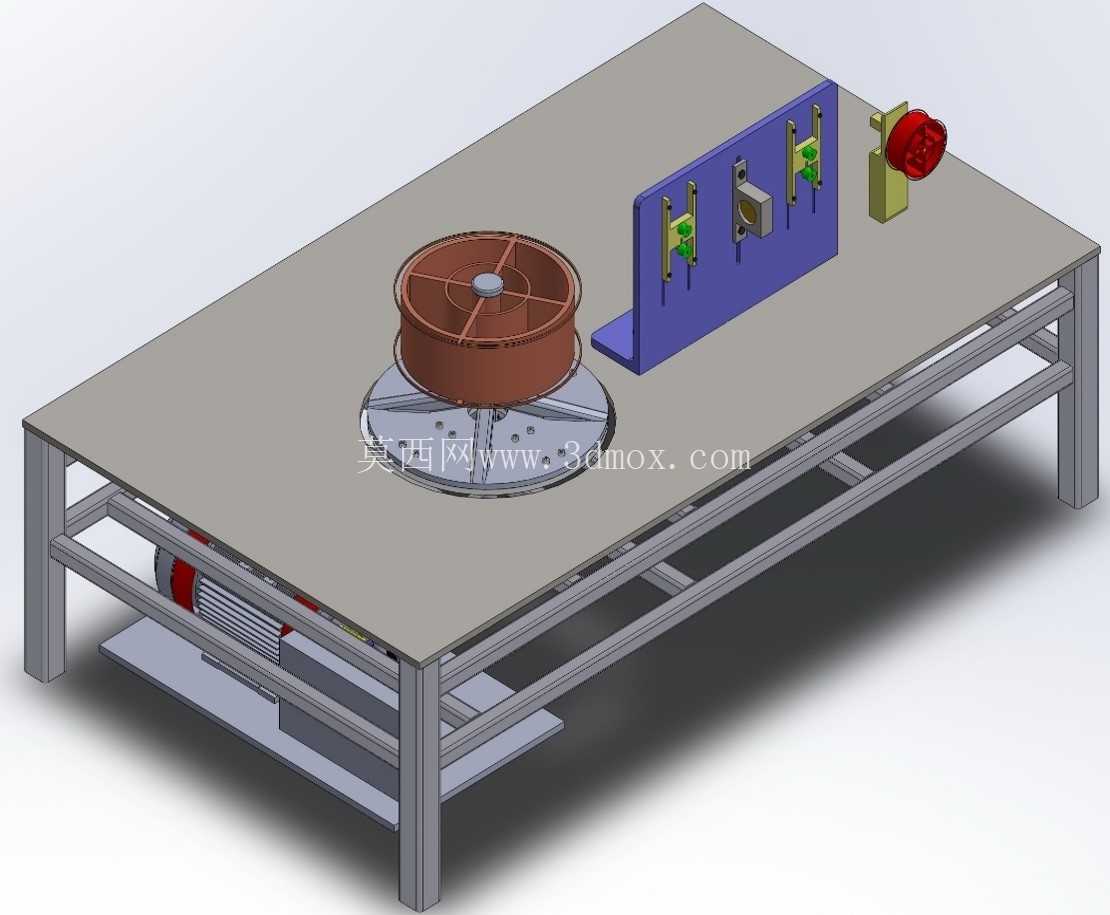

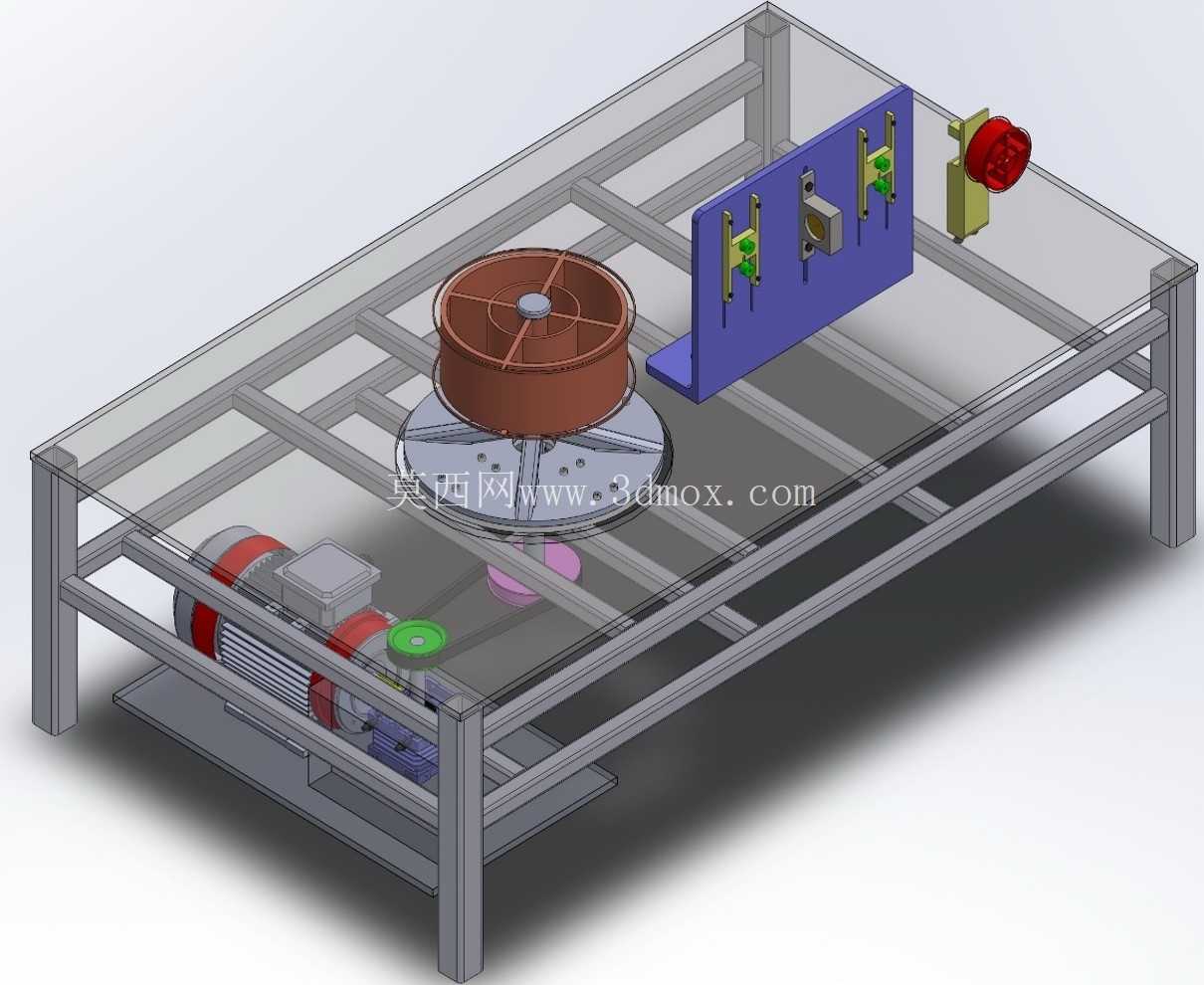

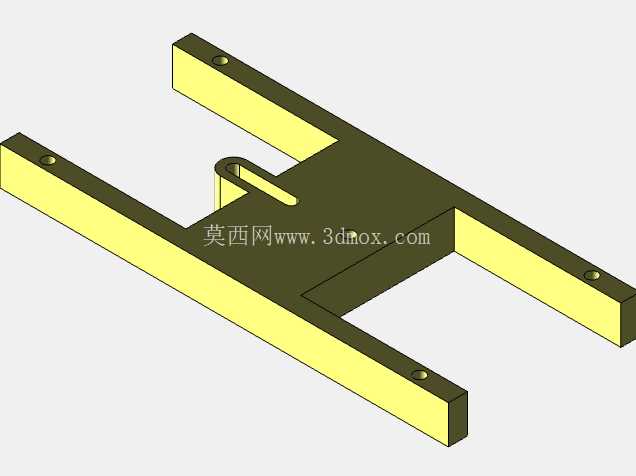

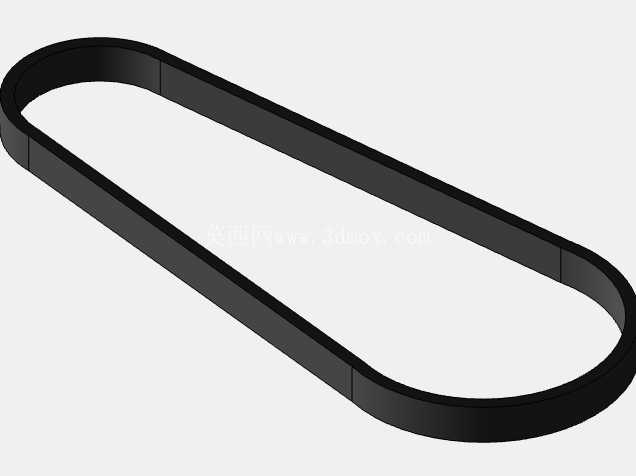

　　这套小型拉丝实验装置主要面向职业院校、工科专业的金工实训教学场景，也可用于小批量贵金属、细径金属线材的试生产环节，区别于工业级大吨位连续拉丝设备，该装置整体结构紧凑，可直接放置在常规实训工作台面上使用，不需要额外做地面预埋固定，适配教学场景下灵活挪动、分组实操的使用需求。从结构布局来看，装置采用方管焊接成型的框架式机架作为承载主体，机架底部预留了驱动组件的安装空间，将电机、减速传动单元内置在框架下层，既可以降低设备整体重心，提升运行过程中的稳定性，也能通过上层的透明防护面板将传动部件与操作区域隔离，避免实训操作过程中衣物、工具卷入传动结构的安全隐患。

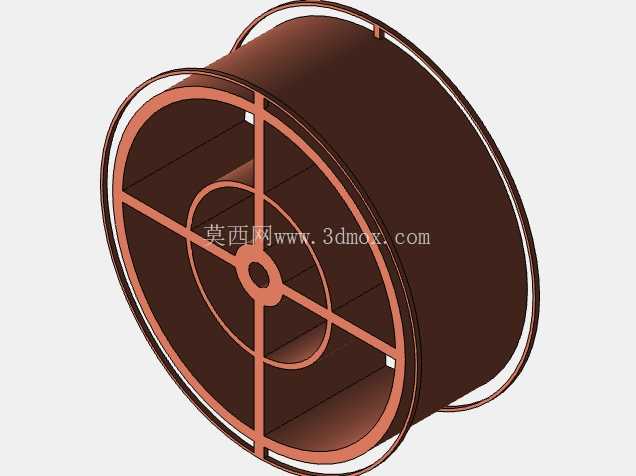

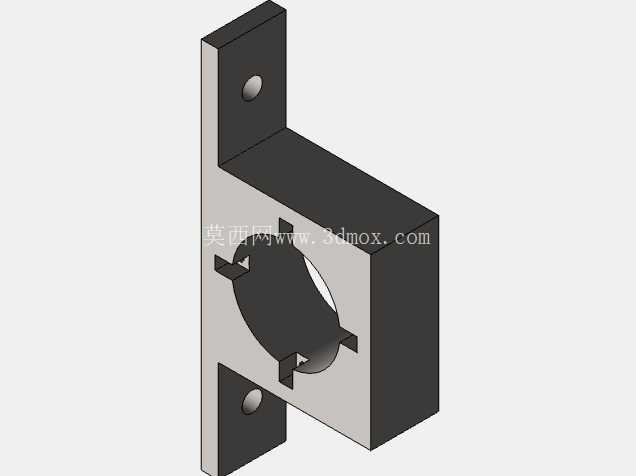

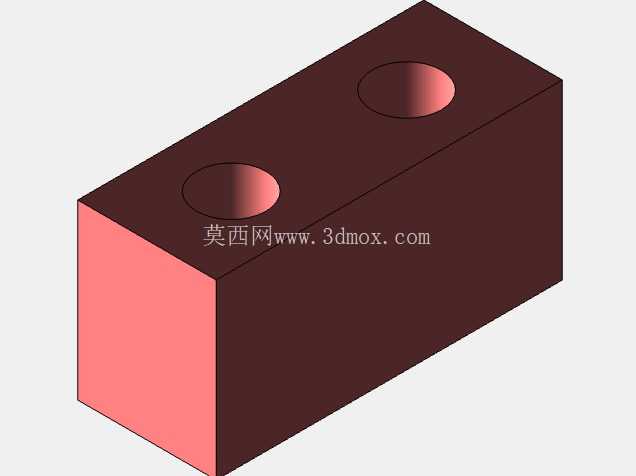

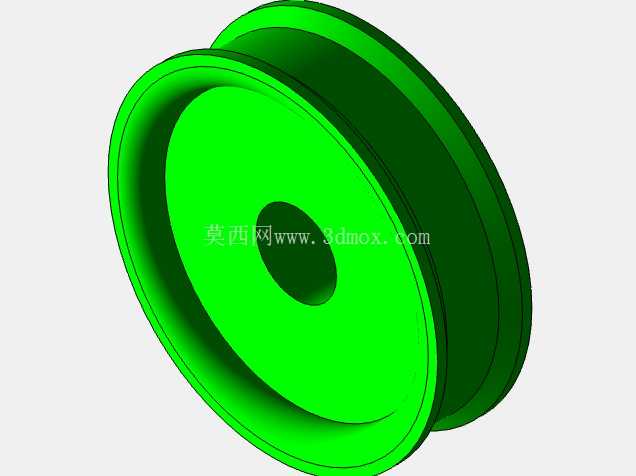

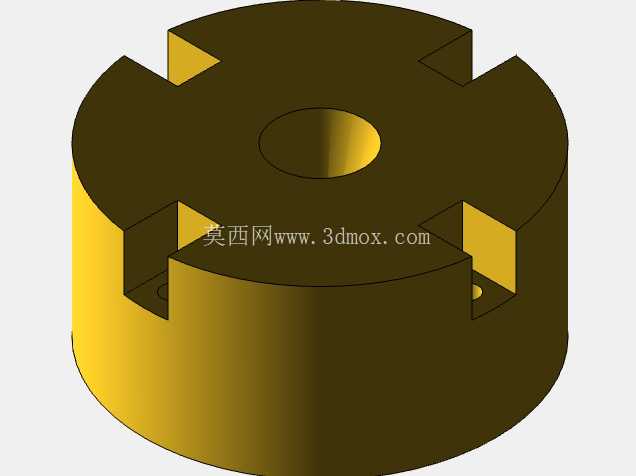

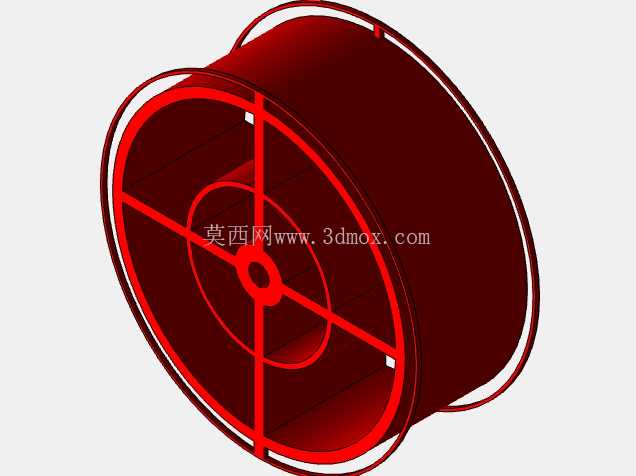

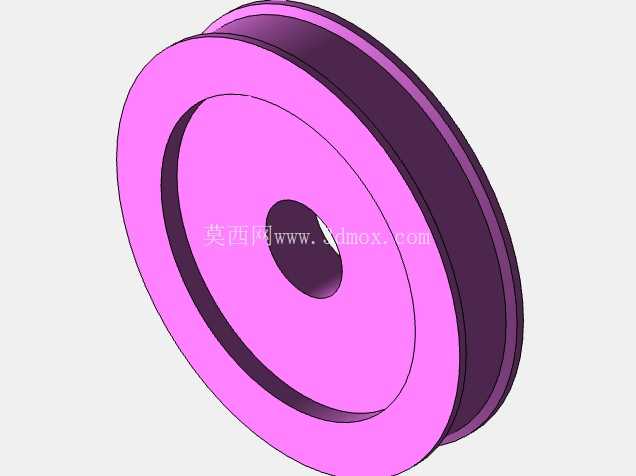

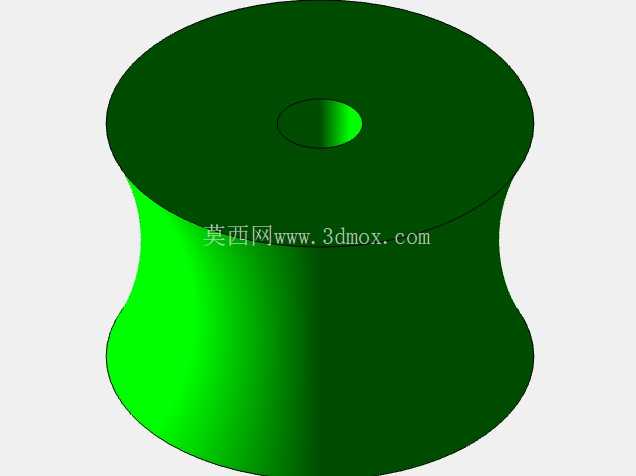

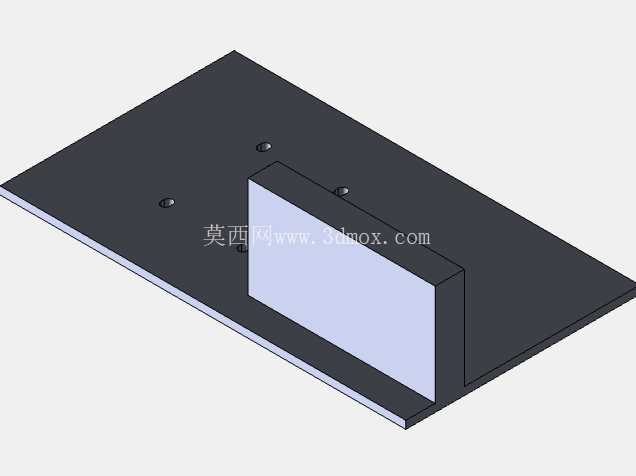

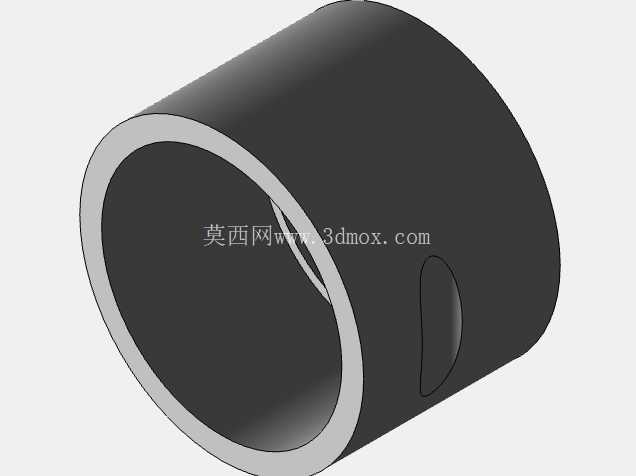

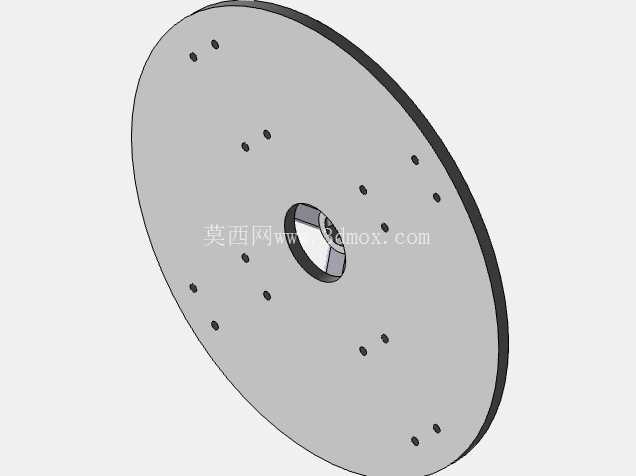

　　设备的核心作业单元集中在机架台面上，左侧设置的带轮式放线结构，可适配常规内径的线材盘卷，放线轴带阻尼调节结构，能够根据线材材质、线径调整放线阻力，避免放线速度过快导致线材松脱打结；中间的拉丝执行组件采用立式安装的模具固定座，可快速更换不同孔径的拉丝模，适配多道次拉拔的教学演示需求，模具座旁配套的导向轮组做了圆角抛光处理，能够减少线材拉拔过程中的表面划伤，保证拉拔后线材的表面质量；右侧设置的收线轮采用带离合的驱动结构，拉拔作业时可根据拉拔速度匹配收线转速，完成拉拔的线材可整齐缠绕在收线卷筒上，卷筒侧边的红色急停按钮直接串联在驱动回路中，出现异常时可瞬间切断动力，符合教学设备的安全设计要求。

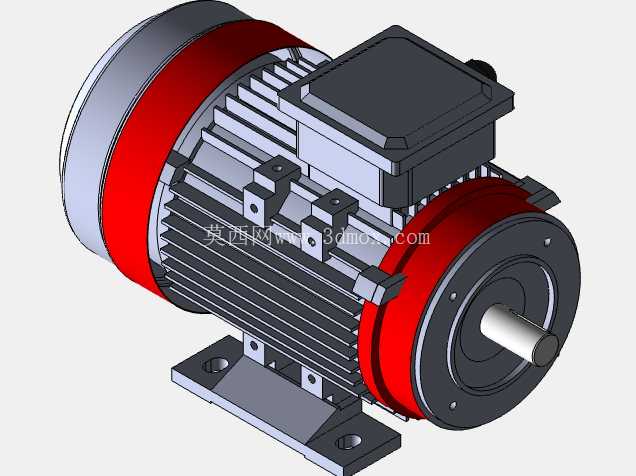

　　从设计思路上看，该装置没有追求工业设备的高拉拔速度与大拉力参数，而是优先考虑结构的可视化与易拆装性，所有功能组件都采用外露式安装布局，学员可以直观观察到从放线、拉丝模定位、拉拔动力传递到收线排线的完整作业流程，各个连接部位都采用标准紧固件固定，可快速拆解演示装配逻辑，帮助学员理解拉丝设备的核心工作原理。在安装边界方面，设备整体长宽尺寸控制在1200mm*800mm范围内，台面高度为750mm，适配成年人站立操作的舒适高度，机架底部的四个支撑脚带高度调节螺母，可放置在不平整的实训台面上调整水平，避免运行过程中出现共振异响；驱动电机采用常规低压三相异步电机，接线端口预留在机架后侧，接入车间常规380V工业电源即可运行，不需要额外配置专用的变频控制柜，降低教学场景的部署门槛。

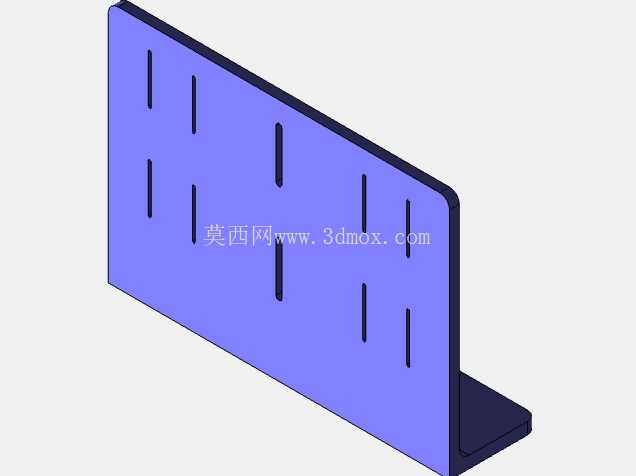

　　功能设计上，该装置可完成单道次细径金属线材的拉拔演示，也可通过更换不同孔径的拉丝模完成多道次拉拔的工艺实验，台面上预留的传感器安装位可拓展加装拉力传感器、线速检测模块，用于开展拉拔力、拉拔速度与线材延伸率关系的实验项目，适配材料成型、机械制造专业的实验教学需求。机架上层的透明防护面板采用亚克力材质，既不遮挡内部结构观察视线，也能阻挡拉拔过程中可能出现的线材断裂飞溅风险，防护面板通过快拆螺丝固定，需要调整模具、穿线时可快速拆卸，操作便捷性适配教学场景下高频次的调整、演示需求。
