带安装底座可多角度调节旋转轴承结构

　　在工业管路配套的调压类设备、小型工装夹具的角度调节工位、实验室流体试验台架的管路对接场景中，这类带集成安装底座的旋转轴承结构，是实现执行端多角度姿态调整、回转负载支撑的核心连接部件。不同于常规深沟球轴承仅能实现同轴回转的功能，该结构将回转支承、铰接调节臂、安装法兰做了一体化整合，不需要额外拼接转接板、铰接支座就能直接完成整套旋转调节功能的装配，能大幅减少现场安装的零件数量，降低装配累计误差。

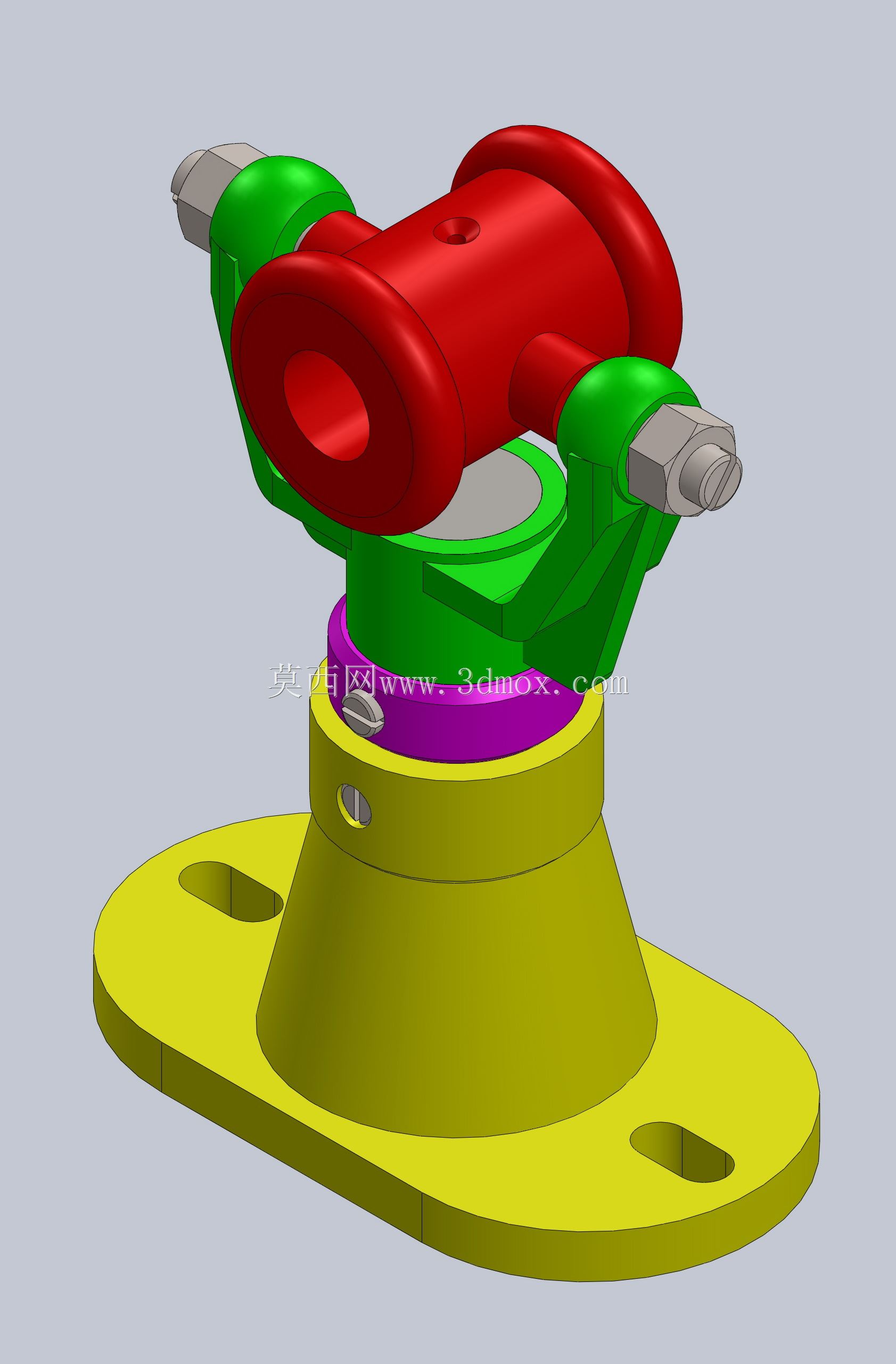

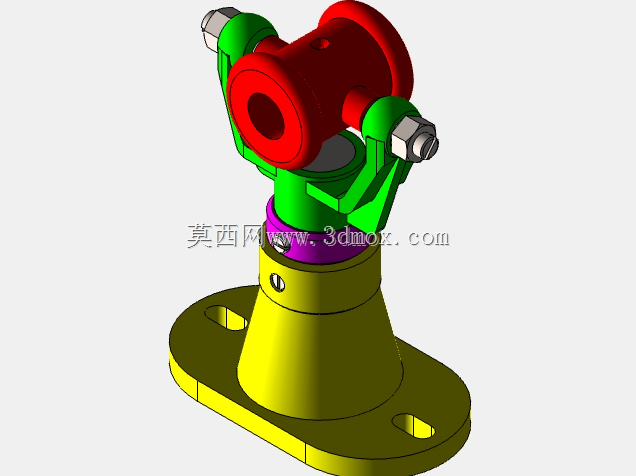

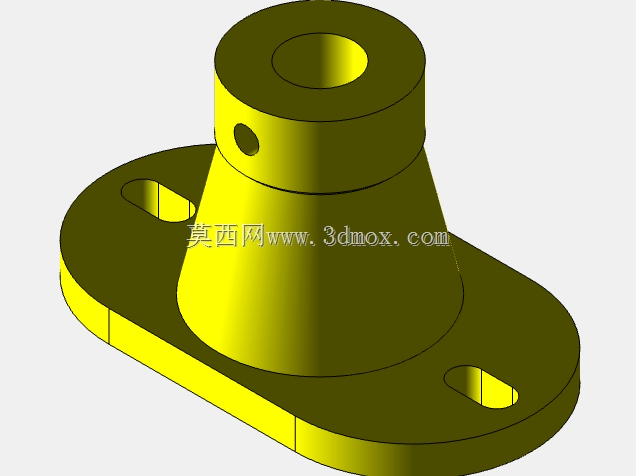

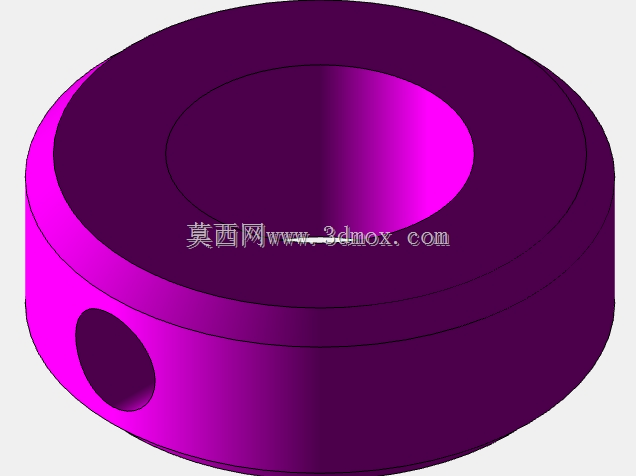

　　从实际功能特性来看，底部的带腰型孔安装底座采用锥台过渡结构，相比直筒式支撑座，锥台结构能将上部铰接组件传递的径向倾覆力更均匀地分散到底座安装面，避免应力集中在底座与支撑筒的焊接接缝处；底座上的两个长圆形安装腰孔，预留了±8mm的安装位置调整余量，现场安装时不需要严格对准预埋螺栓的孔位，就能完成底座的固定，适配现场安装基面存在的孔位偏差。底座上方的紫色隔套为耐磨聚四氟乙烯材质，夹在底座支撑筒与上部回转体之间，既能够降低回转时的金属摩擦阻力，又能起到轴向间隙调整的作用，通过隔套的厚度选配，可以控制上部回转体的轴向窜动量在0.02mm以内，满足带管路对接场景下的密封面贴合精度要求。

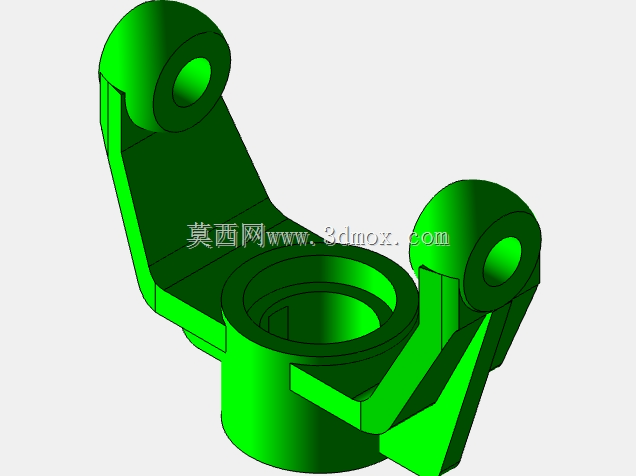

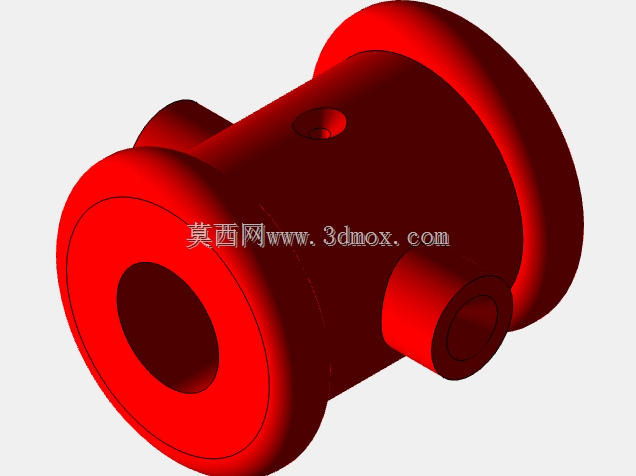

　　上部的红绿双色铰接组件采用对称双叉臂结构，两侧的铰接轴同轴度控制在φ0.01mm以内，保证中间红色的执行件安装座绕铰接轴摆动时不会出现卡滞；铰接轴末端采用外六角螺栓加防松垫片的锁紧结构，当调整到目标角度后拧紧锁紧螺栓，就能依靠铰接面的静摩擦力固定姿态，不需要额外增加定位销结构，调整操作便捷。中间的红色安装座预留了标准的内孔安装位，可以直接对接减压阀的阀体、焊枪夹持座、喷嘴调节架等不同执行部件，安装孔位的公差按照H7级精度加工，保证执行件安装后的同轴度，避免回转时出现偏心抖动。

　　设计过程中优先考虑了工况适配性，整个结构的旋转自由度分为两部分：下部的回转支承可实现360°水平方向回转，上部的铰接结构可实现±45°的俯仰角度调节，两个自由度组合后，可覆盖安装座上方半球范围内的任意姿态调整，完全满足流体管路调压时的角度对接、工装加工时的工位姿态调整需求。结构的所有棱角处都做了R2-R3mm的倒圆角处理，既避免装配时锐边划伤操作人员，又能降低应力集中系数，提升结构的交变负载承受能力。外形尺寸方面，底座的安装孔中心距按照常规工业安装面板的标准孔距设计，整体高度控制在120mm以内，上部铰接组件的最大回转半径不超过90mm，安装后不会占用过多的周边空间，适配狭小安装空间内的调节需求；安装基面的平面度要求控制在0.05mm以内，保证底座固定后不会出现倾斜，避免上部回转时出现偏心负载。

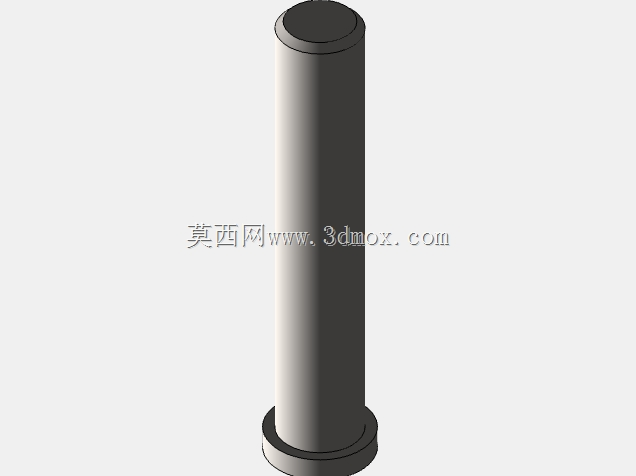

　　在材料选型上，底座、铰接臂、安装座均采用6061铝合金硬质阳极氧化处理，相比钢制结构重量降低60%以上，同时表面氧化层的硬度能达到HV300以上，具备良好的耐磨与耐腐蚀性能，适配车间潮湿环境、流体管路周边的轻微腐蚀工况；铰接轴采用304不锈钢材质，避免长期使用后出现锈蚀导致调节卡滞；耐磨隔套采用填充聚四氟乙烯，自带润滑特性，长期使用不需要额外加注润滑脂，减少维护工作量。整套结构的密封面都预留了O型圈安装槽，可根据使用需求加装密封圈，实现防尘、防溅水的防护效果，适配多粉尘、有少量液体飞溅的工业现场场景。
