工业管路用活塞式减压调压结构

　　在民用供水、工业流体输送、气动控制回路、液压动力系统等诸多场景里，管路输入端压力往往高于末端设备的额定承压范围，若直接接入高压介质，轻则造成末端执行元件动作失准、密封件加速老化，重则引发管路爆裂、设备损毁的安全事故，减压阀就是为解决这类压力匹配问题而生的核心管路元件。这款减压结构的核心设计逻辑是依靠介质自身压力差与内置弹簧力的动态平衡，实现出口端压力的稳定输出，不管入口侧压力出现多大范围的波动，只要在额定工作区间内，出口压力都能维持在预设的数值区间，不会随上游压力波动出现跳变。

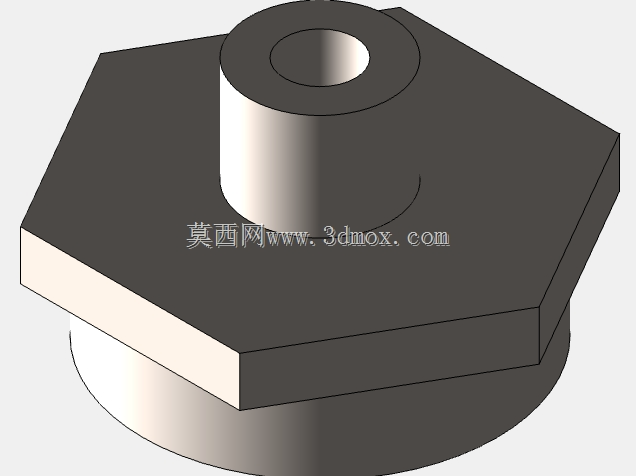

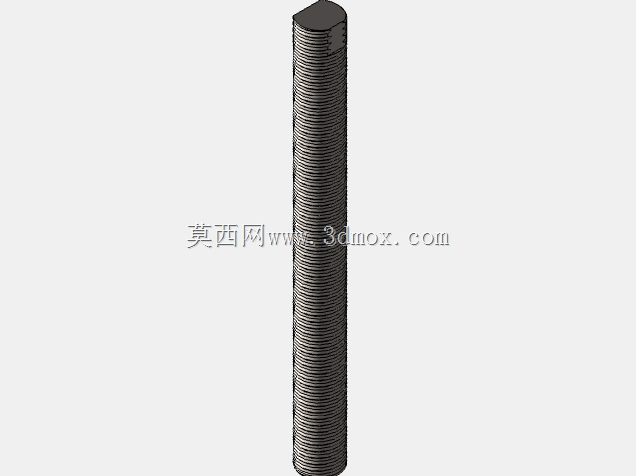

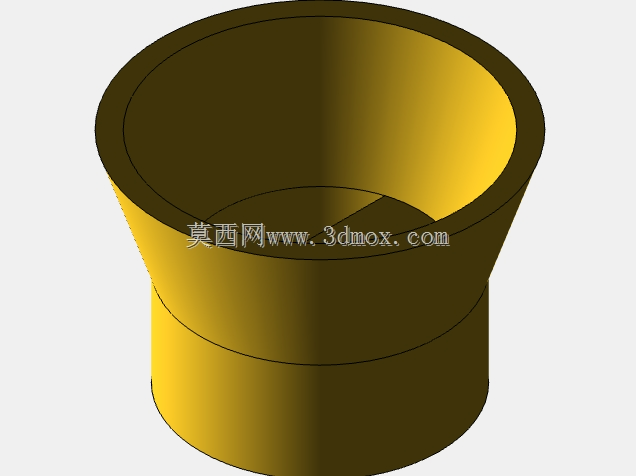

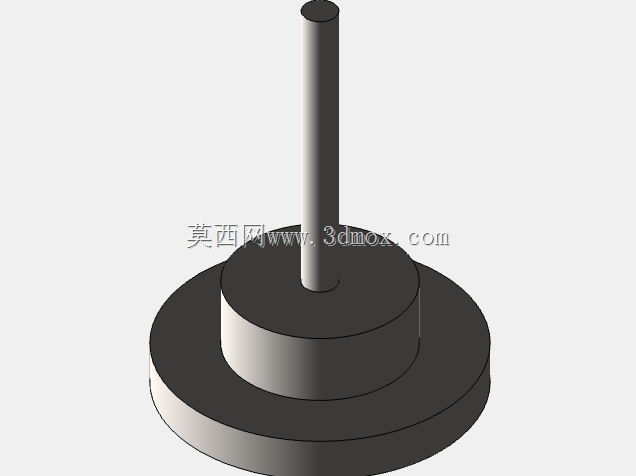

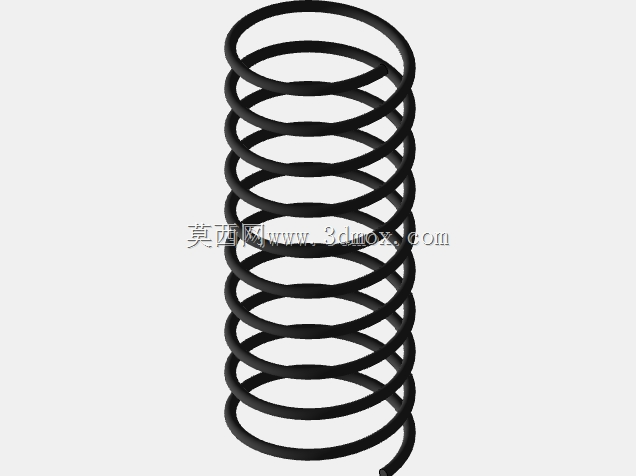

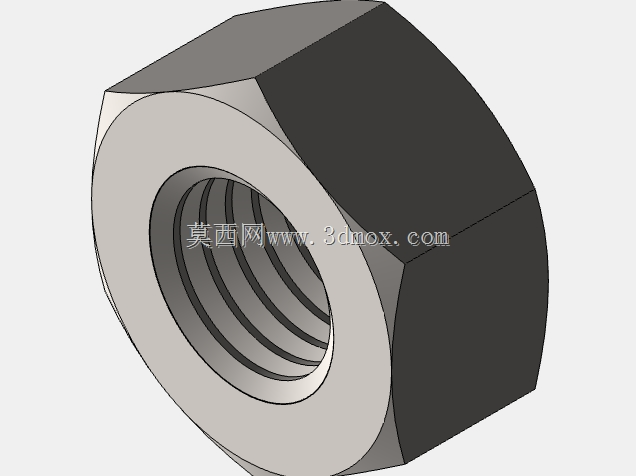

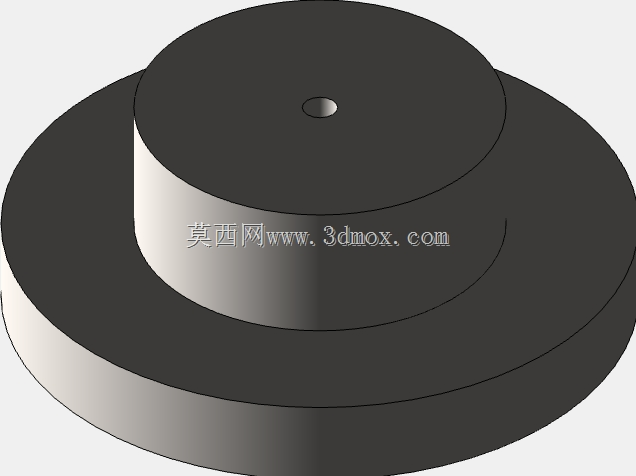

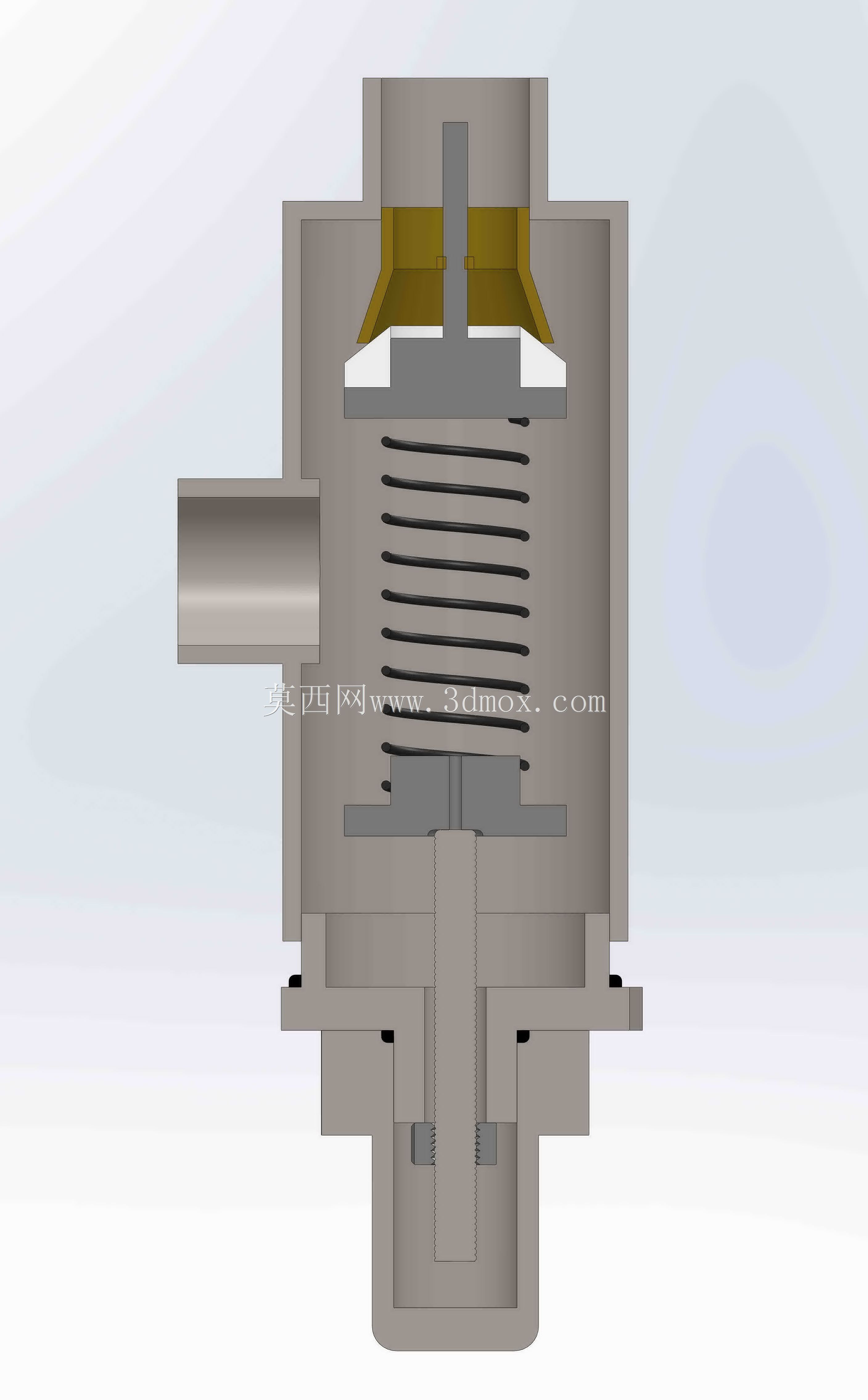

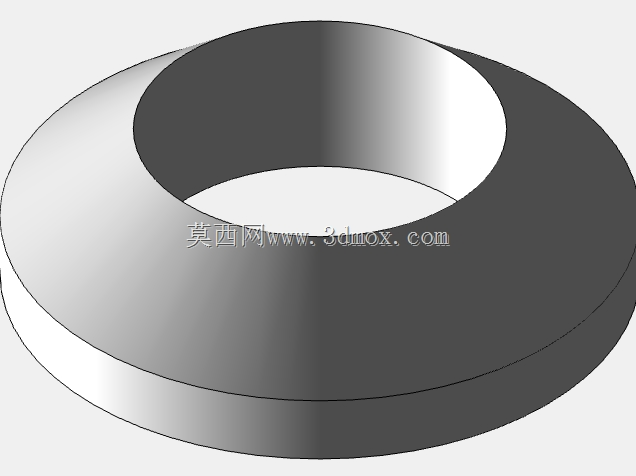

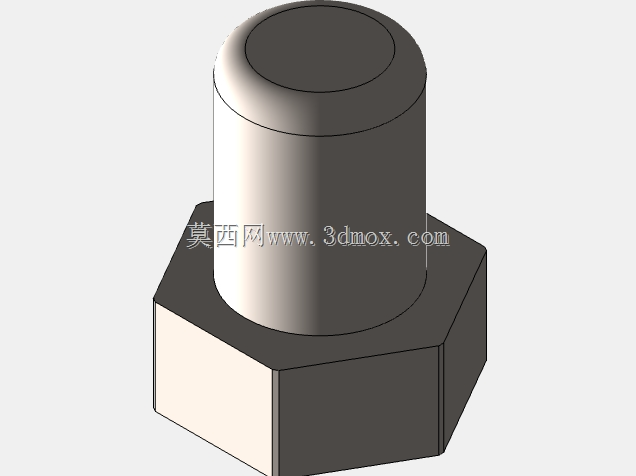

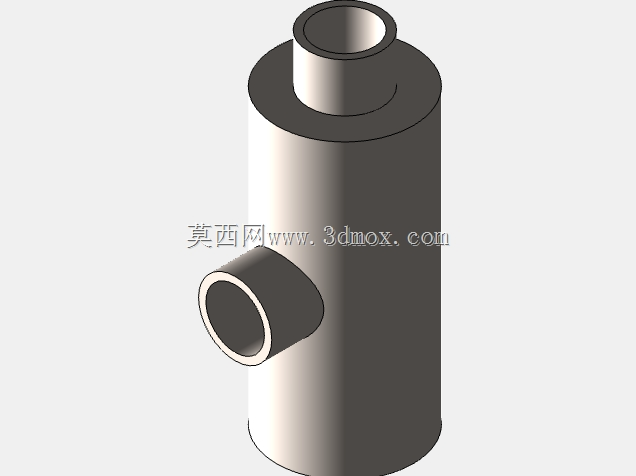

　　从结构设计来看，该模型完整还原了直动式减压阀的核心组成：阀体流道采用平滑过渡的圆弧设计，尽可能减少介质流经时的局部阻力损失，避免高速介质在阀腔内部形成紊流引发振动与噪音；阀芯与阀座的配合面做了锥面密封设计，相比平面密封具备更好的对中补偿能力，即便长期受介质冲刷出现轻微磨损，也能在弹簧预紧力作用下保持密封性能，减少内泄漏量。调压部分的手轮与调节螺杆采用梯形螺纹传动，具备良好的自锁性能，调压完成后不会因为管路振动出现压力漂移，弹簧座处设置了导向结构，避免弹簧压缩过程中出现偏斜，导致调压曲线非线性。

　　安装边界方面，该结构两端采用标准管螺纹连接接口，可直接对接同公称通径的工业管路，无需额外制作过渡接头；阀体侧面预留了压力检测接口，现场安装时可直接接入压力表实时监测出口压力，方便运维人员校准调压数值；整体安装长度符合通用阀门的结构长度标准，可直接替换同参数等级的老旧减压阀，不需要改动现有管路的支撑与布局。在实际工况应用中，这类减压结构常被布置在高压主管路分支到低压用气/用水设备的节点位置，比如工厂压缩空气管网从主管道接到气动工具、气动仪表的支路上，就需要安装减压阀将管网0.6-0.8MPa的压缩空气降到设备适用的0.2-0.3MPa区间；高层楼宇供水系统中，高区管网的静水压力过高，也需要在入户支管前设置减压阀，避免水龙头、热水器等家用用水器具因超压出现漏水、损坏。

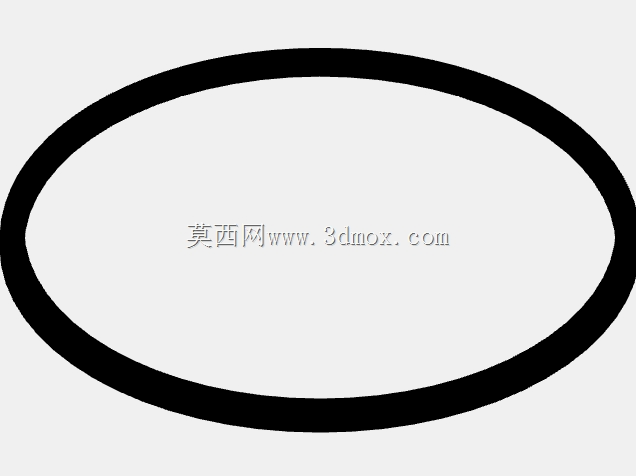

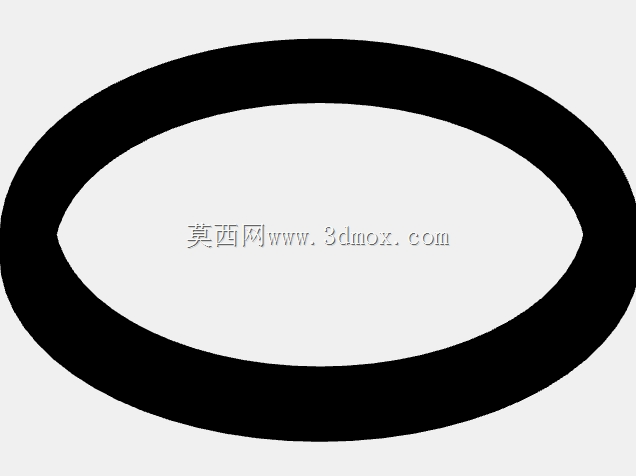

　　设计过程中需要重点考虑的是阀体内腔的流场分布，若流道拐角处存在锐角结构，高速流体长期冲刷会导致阀体局部出现气蚀，大幅缩短使用寿命，该模型在流道设计时对所有转角处都做了圆角过渡处理，同时在阀芯节流位置设置了缓冲腔，让高速介质通过节流口后先在缓冲腔内完成压力释放与流速降低，再进入下游管路，有效降低气蚀发生的概率。另外，模型中密封沟槽的尺寸完全符合相关密封件标准，可直接选用标准规格的O型圈与密封垫片，不需要定制非标密封件，降低后期运维的配件采购成本。从建模细节来看，所有配合面都预留了合理的公差带，阀芯与阀套的滑动配合间隙控制在合理范围，既保证阀芯动作灵活无卡滞，又不会因为间隙过大导致介质内泄超标；阀体外部的加强筋布置在受力集中的进出口连接位置，避免安装拧紧时阀体出现应力开裂，同时也能提升阀体整体的刚性，减少高压工况下的阀体变形量。
