80系列工业铝型材框架结构设计

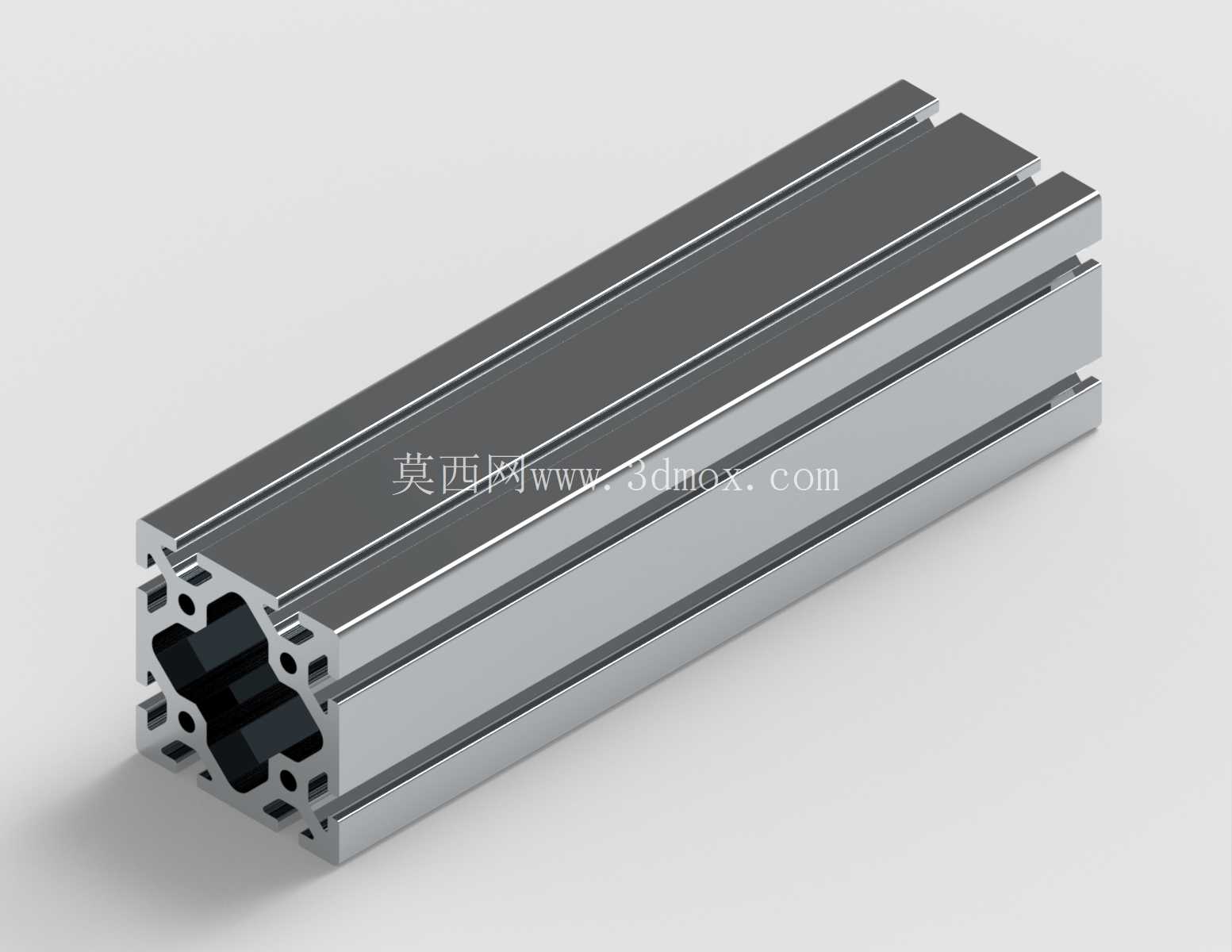

　　从截面设计逻辑来看，型材四周均匀分布标准T型安装槽，槽口尺寸符合工业铝型材通用安装规范，不需要对型材进行二次铣削、钻孔加工，就可以快速完成相邻型材的直角连接、十字拼接、斜向支撑固定，所有连接点位都可以通过槽内紧固件实现无焊接装配，后期如果需要调整框架结构、拓展安装点位，只需要松脱紧固件即可重新排布，不会像焊接钢框架那样出现无法二次修改的问题。型材外表面采用阳极氧化处理，表面形成致密的氧化膜层，在车间多尘、有少量切削液飞溅的环境中也不会轻易出现锈蚀、表面掉漆的问题，日常维护只需要擦拭表面即可，不需要额外做防腐涂装处理。这款80规格的工业铝型材，是重型设备机架搭建场景中常用的基础结构件，在自动化生产线主框架、大型设备防护围挡、重载物料周转台架、工业机器人外围安全护栏这类对承载能力有较高要求的场景中应用十分广泛。区别于小规格轻型铝型材，该型材截面尺寸达到80mm见方，截面内部采用多腔室加强筋结构设计，中心区域预留了十字形的重型安装槽位，可适配大规格的T型螺栓、方形螺母以及内置连接块，能够承受大跨度安装下的静载荷与动态冲击载荷，避免框架在设备运行过程中出现形变、晃动感。

　　在实际安装边界上，该型材单根常规供货长度为6米，设计框架时如果单根型材的悬空跨度超过1.5米，就需要搭配同规格的斜向支撑型材做加强处理，避免长时间承重后出现下挠变形；型材端面可以配套专用的端盖、脚轮安装板、地脚连接座，直接和可调脚杯、福马轮、地面膨胀螺栓做固定连接，不需要额外加工连接法兰。在设备实际搭建过程中，这款型材的槽位可以兼容多种外接附件，比如传感器安装支架、管线槽、安全门铰链、有机玻璃挡板、操作面板安装盒都可以直接通过槽内螺母固定，不需要在型材表面额外打孔，能够大幅缩短现场装配的周期。

　　很多重型装配工作台的台面支撑、大型输送线的主体机架，都会优先选用这款80规格的铝型材，一方面是因为其单位长度的抗弯截面模量足够大，支撑重型工件、设备主机时不会出现结构失稳的问题，另一方面铝型材本身的重量比同规格的方钢轻很多，整体框架组装完成后，后期如果需要移位、调整生产线布局，不需要动用大型吊装设备，只需要拆解连接点就可以分块转运。在做三维建模时，这款型材的模型严格还原了截面的所有细节，包括槽口的倒角尺寸、内部加强筋的壁厚、中心安装腔的实际尺寸，设计人员在做框架整体装配时，可以直接调用该模型进行拼接，提前校验所有连接点位的干涉情况，模拟不同跨度下的型材形变情况，提前计算需要布置支撑点的位置，避免现场安装时出现型材长度裁切错误、连接配件不匹配的问题。

　　需要注意的是，在使用该型材搭建有振动源的设备框架时，需要在连接点位加装防震垫片，同时在型材槽内填充防震橡胶条，降低设备运行时产生的共振传导，避免框架上安装的精密检测元件因为振动出现检测精度偏差。另外，这款型材的中心空腔还可以穿设设备的动力线缆、气路管路，将管线隐藏在型材内部，让整体设备的外观更整洁，同时避免管线外露被工件剐蹭、被切削液腐蚀，延长管线的使用寿命。在做模块化设备设计时，基于这款型材搭建的框架可以做成标准单元段，不同功能的设备单元之间可以通过型材槽位的连接块快速拼接，不需要重新设计主体支撑结构，能够大幅缩短非标设备的设计开发周期，降低生产制造成本。
