迷你ODU快速插拔圆形连接器模型

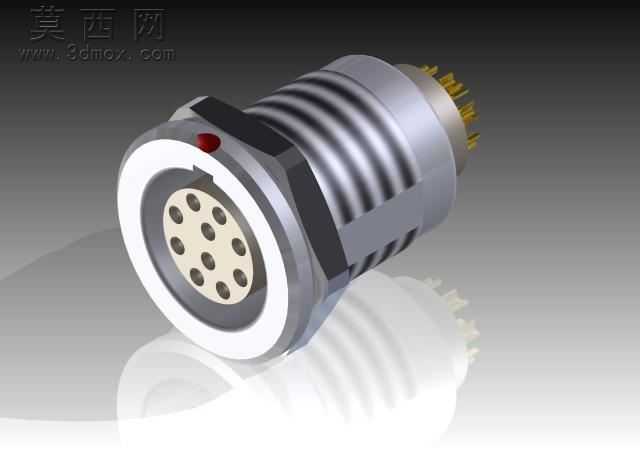

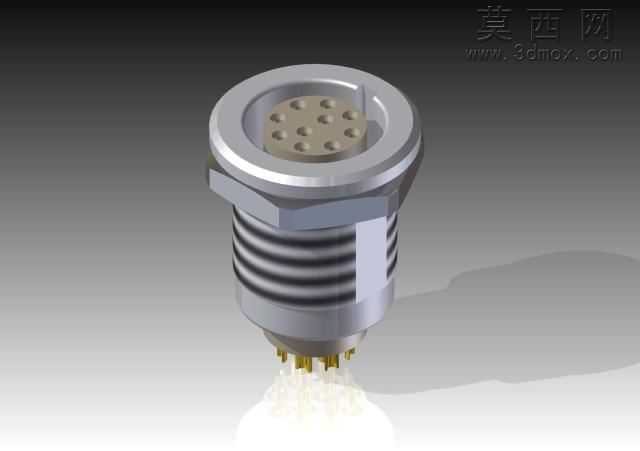

本模型为迷你规格ODU系列快速插拔圆形连接器，建模阶段采用参数化设计思路，首先依据ODU Size2的标准接口尺寸绘制基准草图，对插合面的10芯接触针孔排布做等距圆周阵列约束，保证针孔中心距公差符合行业通用接插件规范。外壳部分先通过旋转特征生成主体圆柱结构，再在外壁绘制等距的防滑螺纹凸棱，采用扫描切除方式生成螺纹的退刀槽结构，同时在壳体侧方预留红色定位标识的安装位，该标识用于插合时的对位校准，避免错插损坏接触针。前端的白色绝缘安装板采用单独的零件建模，通过拉伸切除生成均匀排布的针孔安装位，每个针孔内壁添加微小的导向倒角，方便插合时接触针顺利导入。尾部的接触针采用镀金材质的外观设置，建模时对针体尾部的焊杯结构做简化处理，保留焊杯的开口形态以体现接线功能。材质渲染阶段，金属外壳采用哑光镀镍金属材质，调整粗糙度参数模拟金属壳体的磨砂质感，红色定位标识采用高光泽的红色塑料材质，与金属壳体形成明显的视觉区分，前端绝缘板采用米白色阻燃工程塑料材质，添加轻微的漫反射效果还原工程塑料的真实质感，接触针采用高反射的金色金属材质，突出镀金接触件的导电属性。结构设计上重点还原了ODU连接器的快速锁紧特性，壳体外壁的卡扣槽结构采用拉伸切除生成，与配套插头的卡扣结构可实现盲插快速锁定，同时在壳体法兰位置添加安装定位的切边结构，方便连接器在面板上安装时防转固定。整体模型装配时采用同轴心配合与端面配合约束，保证各零件的装配关系准确，渲染时添加地面反射效果，突出连接器的金属质感与结构细节，完整还原了该款迷你快速连接器的外观形态与核心结构特征。
