三串20A锂电池保护板BMS结构设计

　　在便携储能、小型电动工具、低速代步车这类采用三串锂电池组供电的设备里，电池管理保护单元是保障电芯安全、延长电池组循环寿命的核心部件，本次设计的20A电流等级三串BMS板卡，就是针对这类中小功率锂电应用场景开发的硬件结构方案。从实际工况出发，这类应用场景下电池组的持续工作电流大多在15A以内，短时峰值电流不会超过25A，因此板卡的载流能力设计留足了余量，功率回路的铜箔走线做了加宽加厚处理，大电流通路上的MOS管选用低导通内阻的型号，配合板上预留的散热焊盘，能够在满负载持续工作时把器件温升控制在合理区间，避免高温引发的器件性能衰减或者保护误触发。板卡的功能逻辑围绕三串锂电的全生命周期保护搭建，能够实时监测每一串电芯的端电压，在单串电压过充、过放时快速切断主回路，同时具备过流、短路保护能力，当输出端出现短路故障时能在毫秒级时间内断开回路，避免电芯大电流放电引发的安全风险；板上预留的电压检测点位对应三串电芯的总压12.6V、单串满电4.2V、放电截止2.5V的常规参数阈值，保护参数的匹配完全适配常规三元锂三串电芯的使用要求，不需要额外做参数调整就能直接适配多数常规三串锂电组的保护需求。

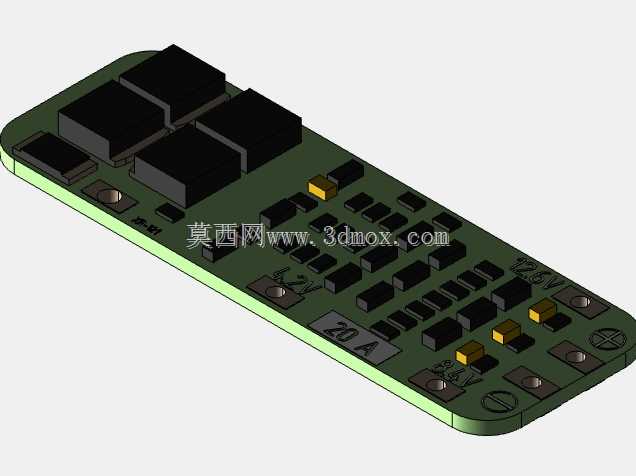

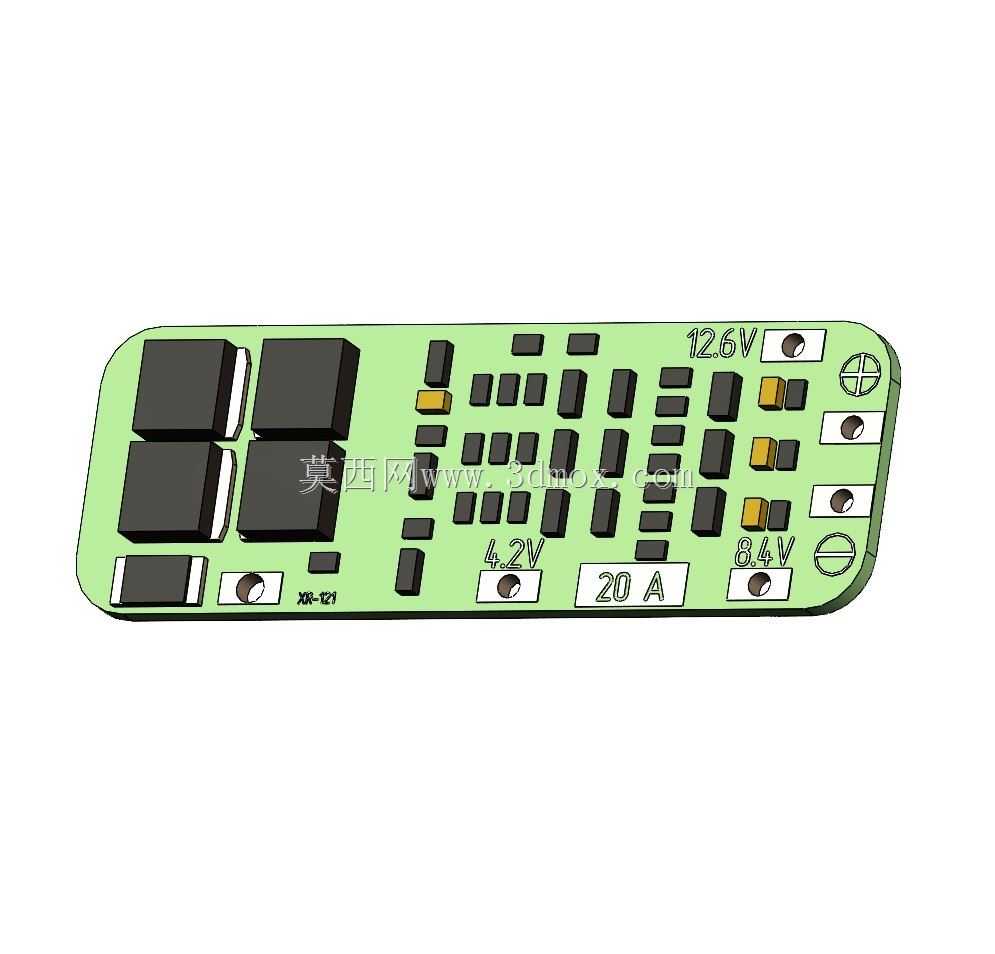

　　从结构设计维度看，板卡采用长条形的PCB布局，整体外形做了圆角处理，避免安装时板边锐角划伤线材或者绝缘层，板上预留的三个固定安装孔位尺寸统一，能够直接适配多数常规电池包内部的安装柱间距，安装孔周边做了露铜接地处理，安装时可以通过铜柱与电池包外壳连接，提升板卡的抗干扰能力。功率器件的布局集中在板卡一侧，信号采集器件布置在另一侧，强弱电回路的走线做了分区处理，减少大电流通断时对电压采样信号的干扰，采样线的焊盘位置做了丝印标识，现场接线时可以直接对应丝印标注连接每一串电芯的采样线，降低接错线导致板卡烧毁的风险。

　　板卡上的接线端子分为主功率回路和采样回路两部分，主功率回路的焊盘尺寸更大，能够适配更粗的功率线材，满足大电流导通时的载流要求，采样回路的焊盘尺寸偏小，适配常规的细采样线，不同功能的焊盘做了差异化的丝印标注，生产组装时不需要对照图纸就能快速完成接线作业。考虑到实际使用中可能存在的振动工况，板上所有贴片器件的焊盘都做了加大处理，提升器件焊接后的抗振动能力，避免设备移动过程中出现器件虚焊脱落的问题。板卡表面的丝印除了标注接线点位、电压参数、电流等级之外，还在关键测试点位置做了标记，生产调试时可以直接通过测试点测量各回路的工作状态，提升调试和售后维修的效率。

　　在安装边界上，板卡的整体厚度控制在常规PCB板厚加最高器件高度的范围内，最高的器件是功率MOS管和电解电容，安装时只需要预留对应高度的空间，不需要额外做避让结构，能够直接嵌入到多数12.6V锂电包的内部空隙中，不会占用过多电池包的内部空间，提升电池包的空间利用率。实际测试验证阶段，板卡在20A持续放电工况下的温升、保护触发阈值、响应时间都满足设计要求，在真实设备带载运行时能够稳定实现各项保护功能，不会出现误保护或者保护不触发的问题，适配的设备涵盖手持电动工具、便携户外电源、小型电动滑板、低速无人车底盘等多种采用三串三元锂电池供电的产品，能够直接替换同参数等级的同类型BMS板卡，不需要修改原有电池包的安装结构。
