物流仓储立体仓库自动化存取布局设计

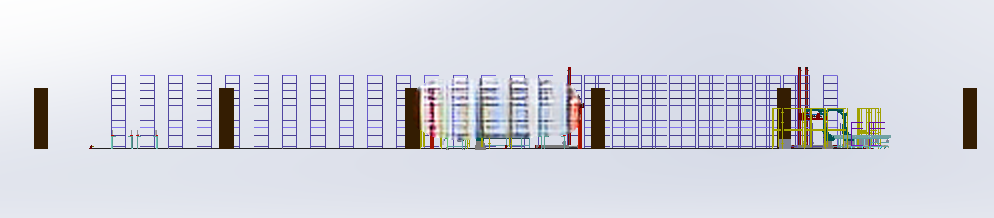

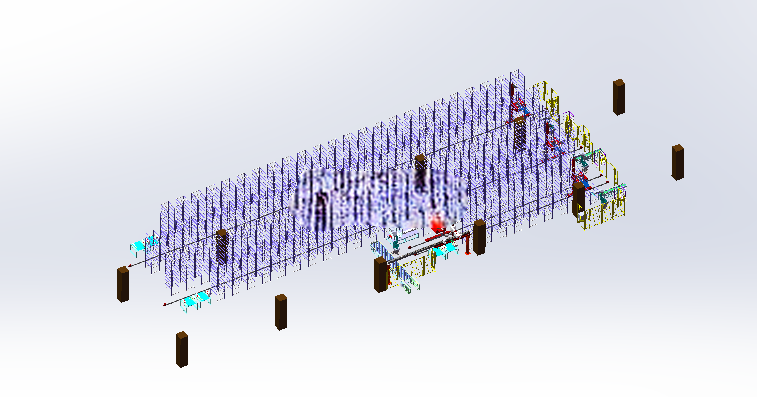

　　这套立体仓库自动化布局方案，核心面向中小批量多品类物料的仓储周转场景，适配电子元器件、小型机加工件、包装耗材等标准料箱存储的生产车间、电商前置仓、线边缓存区使用，解决传统平库占地面积大、人工拣选效率低、物料存取错发率高的实际痛点。整体布局采用双排高位货架对称排布的结构形式，货架立柱采用标准冷弯型钢截面设计，每层承载按照常规200kg料箱的载荷做受力校核，货位格口尺寸统一适配行业通用的400300200mm标准周转箱，货架总高度控制在6米以内，既匹配普通厂房的层高限制，也能让巷道内的存取机构在额定行程内完成全货位覆盖，不需要额外加高厂房做土建改造。

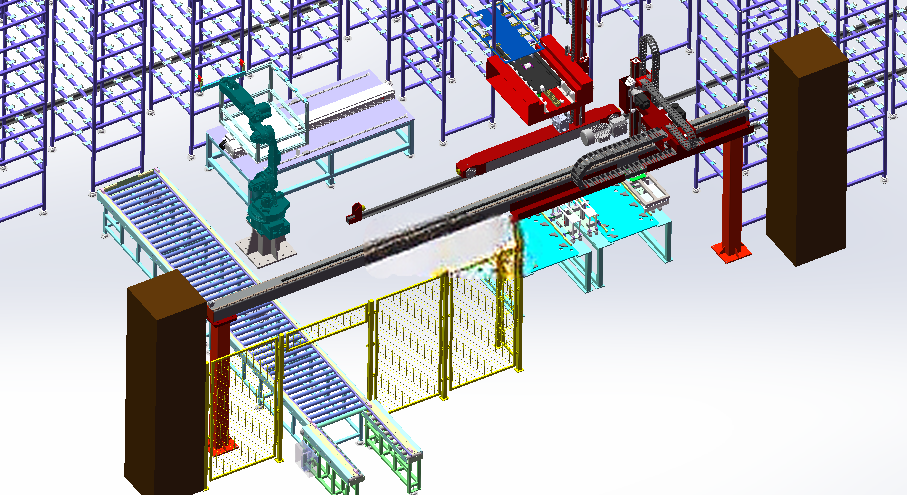

　　巷道内预留的存取执行单元，可根据实际预算选配堆垛机或者AGV叉车，本次布局中预留的安装边界完全覆盖两种设备的运行空间，巷道宽度按照存取设备最小转弯半径加200mm安全余量设置，避免设备运行时与货架立柱发生刮蹭，货架底部设置100mm高的安装地脚，适配普通环氧地坪的地面平整度误差，不需要额外做特殊的地基处理。布局中集成的机器人自动上下料工位，设置在货架的出库端接驳位置，机器人的工作半径完全覆盖料箱拆垛、物料扫码、周转箱回流的全部作业范围，工位旁预留的人工推料位，是考虑到实际生产中会存在急单、非标物料无法通过自动化线流转的情况，操作人员可以直接在该工位完成物料的临时存取，不需要进入自动化巷道区域，兼顾自动化运行效率和异常处理的灵活性。

　　预留的自动化物料接驳站，可直接对接车间内的输送线、AGV配送路线，接驳站的高度设置为750mm，匹配标准输送线的工作面高度，也符合人工辅助操作的 ergonomic 要求，接驳站上预留了扫码枪安装位、物料暂存位、异常料箱剔除位，不需要后续做额外的结构改造就能直接对接上游生产设备。整套布局的设计思路没有追求过度的无人化，而是从实际生产的异常场景出发，在全流程自动化的基础上保留人工干预的接口，避免因为单台设备故障导致整个仓储系统瘫痪。货架之间的安全距离、设备运行的安全光栅安装位、消防通道预留都按照仓储安全规范做了前置考虑，货架顶部预留了照明、消防喷淋的安装空间，不需要在后期安装消防设施时对货架结构做切割改动。

　　料箱在货架内的存取路径做了动线优化，高频存取的物料货位设置在货架中部的黄金取货高度，减少存取机构的升降行程，低频物料设置在货架顶部和底部区域，平衡整体的存取效率。布局中所有结构件的连接方式都采用螺栓装配式设计，没有采用现场焊接的结构，方便后期根据产能变化调整货架长度、增减货位数量，拆装过程不会破坏厂房地面，也能重复拆解搬迁使用。
