人工上下料式自动端面打磨设备结构设计

　　在五金加工、小型零部件精密制造的车间工序段里，端面打磨是去除工件冲压、切割后残留飞边、毛刺，保证端面平面度与装配贴合度的核心工序，传统人工手持角磨机打磨的方式，不仅加工一致性差，打磨产生的金属碎屑、粉尘还会直接弥散在作业区域，长期作业会对操作人员的职业健康造成影响，同时手持打磨的进给力度完全依赖工人经验，很容易出现打磨过量导致工件报废的问题。这套自动端面打磨设备，就是针对小批量、多品种的小型零部件端面加工需求设计的，采用人工上下料的作业模式，不需要配置复杂的自动上料输送线，设备本身的占地尺寸控制在长1.4米、宽0.9米、高1.6米的范围内，安装时只需要在地面预留1.6米长、1.1米宽的平整硬化地面即可，底部配置的可调脚杯可以适应地面5mm以内的高度差，不需要额外做预埋基础，适合在现有车间的工序间隙灵活布置，不需要大规模调整产线布局。

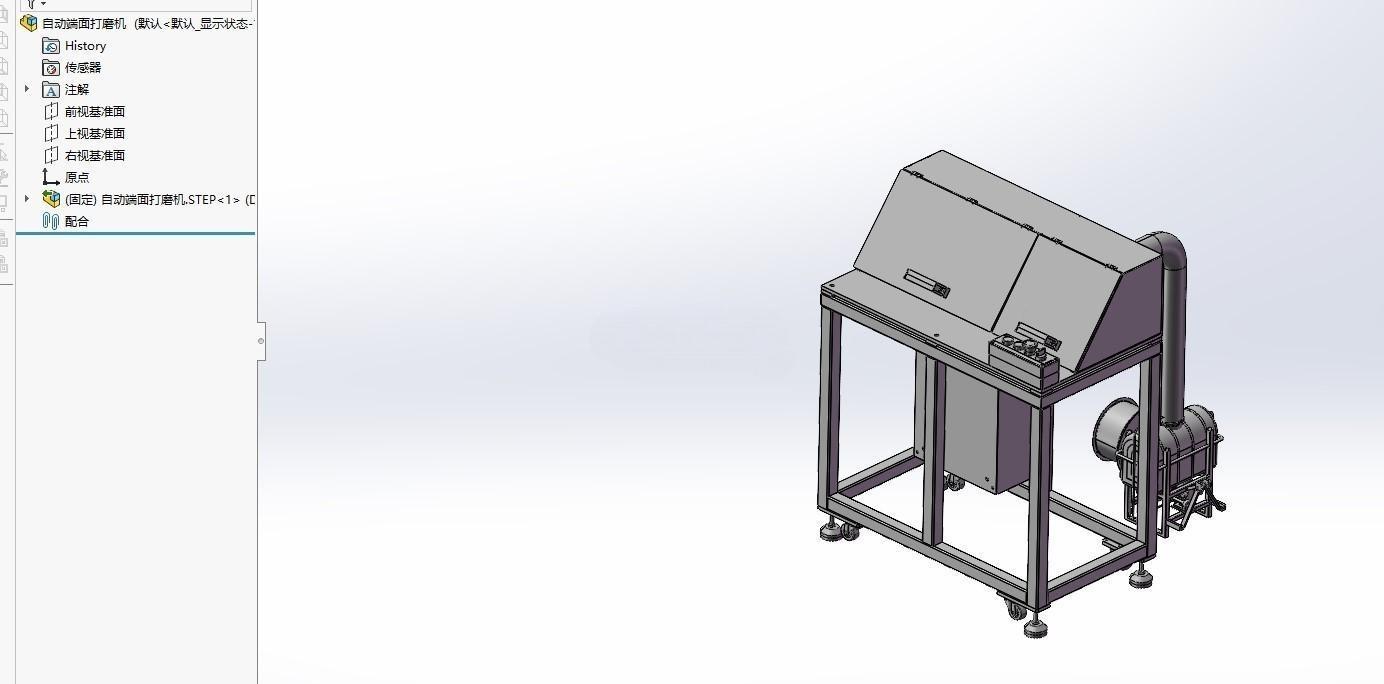

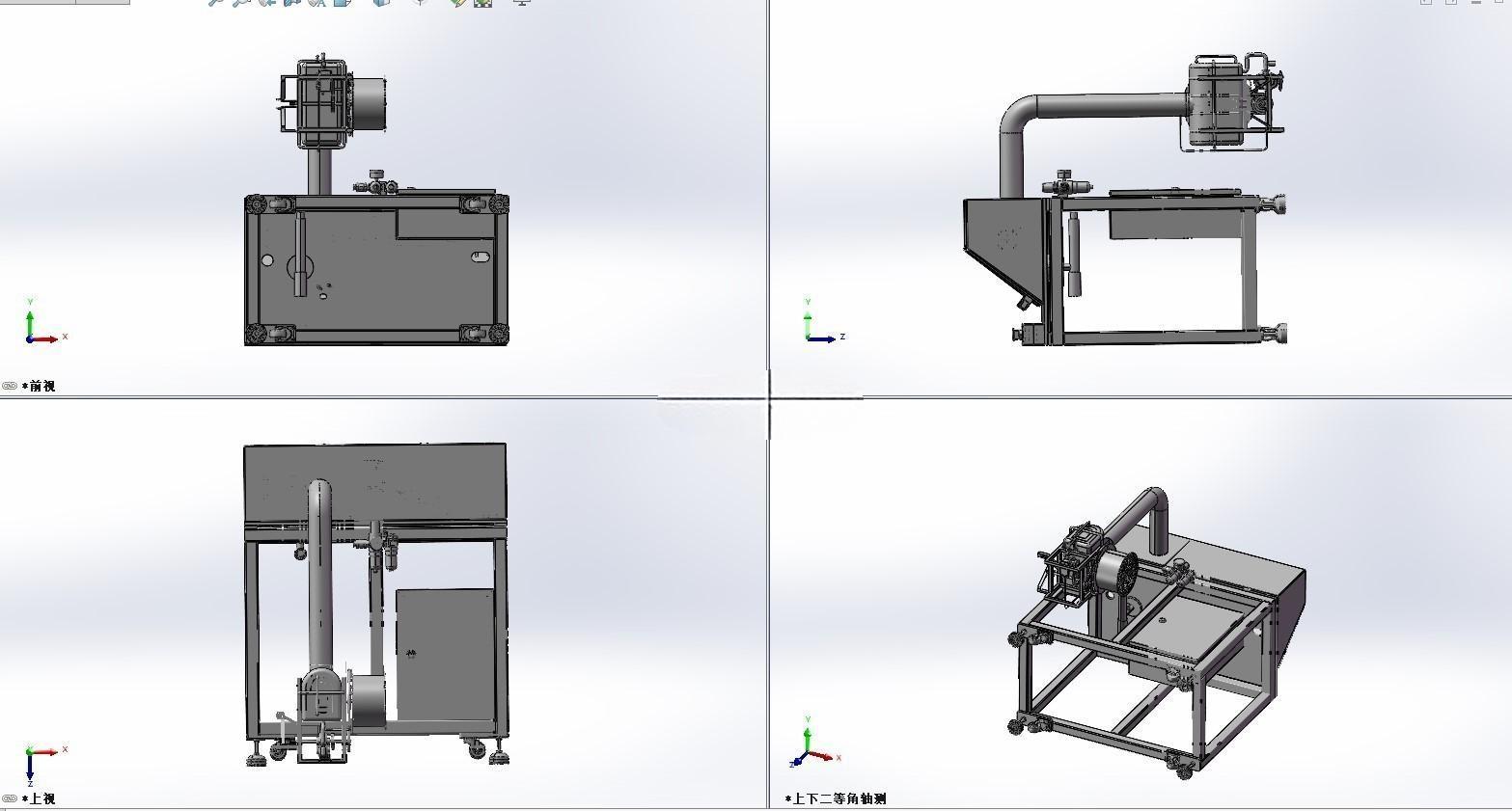

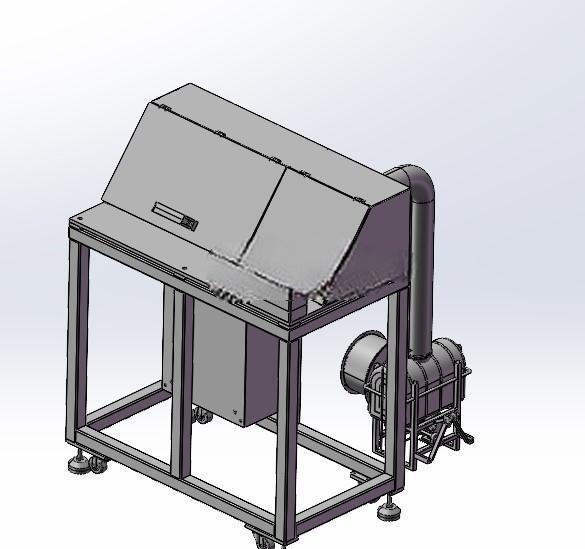

　　设备的整体结构分为三个核心部分，首先是承托所有功能部件的方管焊接机架，机架主体采用40403mm的冷轧方管焊接成型，焊接后整体做去应力退火处理，避免长期承重后出现结构变形，机架上部的作业台面采用10mm厚的冷轧钢板折弯加工，台面边缘做15度的向下折弯翻边，既可以提升台面的整体刚性，也能防止打磨产生的碎屑从台面边缘掉落至设备内部，台面下方预留了电气元件的安装腔体，腔体门板做了密封胶条设计，避免粉尘进入电气腔造成元件接触不良。其次是集成在作业位上方的防尘机构，防尘罩采用透明亚克力板与冷轧钢板拼接的结构，面向操作人员的一侧预留了200mm高的操作开口，方便工人取放工件，其余三面做全封闭设计，防尘罩的顶部预留了直径150mm的除尘接口，通过波纹软管与后侧的除尘过滤单元连接，打磨作业时，除尘风机在防尘罩内部形成微负压，所有打磨产生的粉尘都会顺着气流进入过滤单元，不会从操作开口溢出。

　　后侧的除尘过滤单元采用滤筒过滤结构，配置2.2kW的离心风机，过滤精度可以达到5μm，滤筒采用快拆结构设计，当滤筒表面积尘达到设定阻力时，可以通过手动振打或者脉冲反吹的方式清理积尘，收集的金属碎屑会落入下方的集尘抽屉，清理时只需要抽出抽屉倾倒即可，不需要拆解整个除尘管路。设备的打磨执行单元安装在防尘罩内部的滑动导轨上，采用伺服电机驱动打磨头进给，进给行程可以根据工件的打磨余量做参数调整，打磨头的转速也可以根据不同材质的工件做适配，针对铝合金、低碳钢、硬质塑料等不同材质的工件，只需要更换对应目数的打磨轮，调整对应的进给速度与转速参数即可，不需要改动机械结构。

　　设计过程中，特意将操作按钮布置在台面前方的人体工学高度位置，启动按钮采用双手同步触发的设计，只有操作人员双手同时按下两个启动按钮，设备才会启动打磨流程，避免误操作导致的安全隐患，同时在操作开口的位置配置了安全光栅，一旦打磨过程中操作人员的手部伸入危险区域，设备会立刻停止进给并抬升打磨头，触发安全制动。设备的电气走线全部采用拖链防护，所有运动部件的位置都配置了行程限位开关，防止超程运行导致的机械碰撞。考虑到日常维护的便利性，防尘罩的侧面预留了检修门，更换打磨轮、检查传动部件时只需要打开侧门即可操作，不需要拆除整个防尘罩，除尘滤筒的安装位置也设计在设备后侧的开门位置，站在设备侧面就可以完成滤筒的更换与维护，不需要额外的操作空间。

　　从实际使用的角度来看，这套设备不需要复杂的编程调试，新员工只需要经过半小时的培训就可以独立操作，工件放置在定位夹具上固定后，按下启动按钮就可以自动完成整个打磨流程，打磨的进给量、打磨时间都可以通过参数预设，加工出来的工件端面一致性远高于人工打磨，同时配套的除尘单元可以将95%以上的打磨粉尘收集处理，作业区域的粉尘浓度可以满足职业健康的相关要求，适合小型机加工车间、五金制品厂的端面打磨工序使用，也可以作为现有自动化产线的备用打磨工位，应对小批量特殊工件的加工需求。
