XYZ三向可翻转液压智能行走装置

　　在重型工件转运、大型装备舱内检修、重载工位位移作业场景中，传统轮式行走机构往往存在负载上限低、运动维度单一、无法适配复杂空间位姿调整的痛点，这套液压驱动的行走装置正是针对这类重载多自由度位移需求开发的结构方案。整套机构以液压站作为核心动力源，区别于电动行走机构的扭矩输出特性，液压驱动可在低转速下输出恒定大扭矩，适配10吨级以上重载工况的平稳启停，不会出现电动机构常见的过载堵转、启动冲击过大损伤工件的问题。

　　从运动维度设计来看，这套行走装置突破了常规行走机构仅能沿平面XY方向移动的局限，增加了Z向升降以及立方体方向的翻转自由度，可在作业过程中直接完成工件的位姿调整，无需额外搭配翻转机、升降台等辅助设备，大幅缩减工位配套设备的投入成本。在结构布局上，行走主体采用双导轨承载式设计，导轨副选用重载滚柱直线导轨，滑块与行走台架之间通过高强度螺栓组刚性连接，台架主体采用箱型焊接结构，内部布置加强筋板抵消重载翻转时的扭转应力，避免长期交变载荷下出现结构变形。

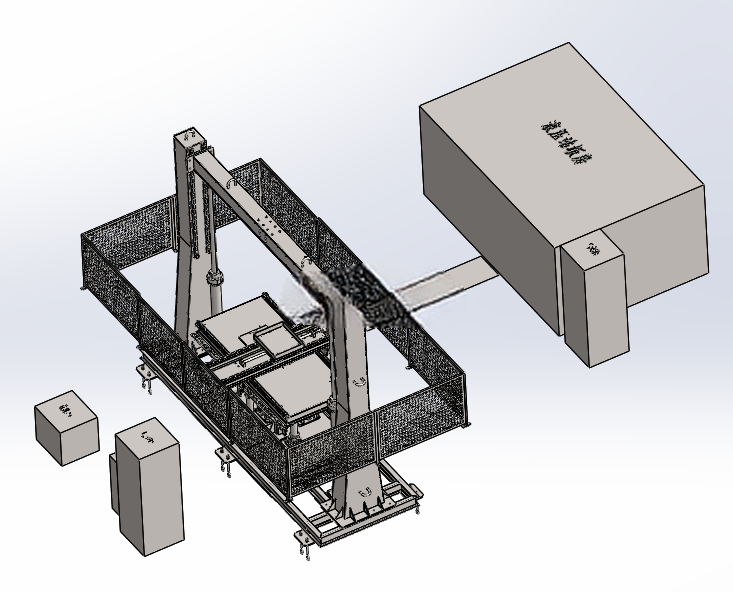

　　设计过程中优先考虑了安装边界的适配性，整套行走装置的底座安装孔位采用模块化排布，可直接适配现有车间的预埋钢板安装基准，无需对现有工位地基做大规模改造；Z向升降行程预留了200mm的调节余量，翻转角度范围覆盖±180°，可满足不同高度、不同摆放角度的作业需求。配套的围栏结构采用可拆卸式铝型材框架，搭配透明亚克力防护板，既可以防止作业过程中杂物掉入运动副造成卡滞，也便于运维人员直接观察内部机构的运行状态，围栏的安装接口与台架预留的螺孔完全匹配，现场组装无需二次打孔加工。

　　电控与液压站的示意模型同步纳入整套方案中，液压管路的排布沿台架内部的走线槽布置，避免管路外露被工件剐蹭破损，电控柜的安装位置设置在行走装置的非运动侧，减少拖链的弯折半径，延长线缆使用寿命。在实际工况适配中，这套装置可直接对接车间的中央液压系统，也可搭配独立液压站使用，换向阀组采用叠加式安装结构，后期维护时可直接更换故障阀片，无需拆解整个液压管路。

　　考虑到重载行走的制动安全性，行走轮组配套了液压抱闸机构，当系统压力低于设定阈值时抱闸自动锁死，避免装置在斜坡工位或者断电状态下出现溜车风险。翻转机构采用齿轮齿条驱动形式，相比液压缸直接推动的翻转结构，齿轮齿条传动可实现翻转角度的精准控制，角度重复定位精度可达±0.5°，满足需要精准对位的装配、检修作业需求。整套模型的结构细节完整还原了实际加工所需的安装基准、配合公差预留位置，结构设计人员可直接在此基础上根据具体工况参数调整负载能力、行程参数，快速完成定制化方案的迭代，无需从零开始搭建基础结构框架，大幅缩短非标设备的设计周期。
