过胶压覆膜塑封设备结构设计

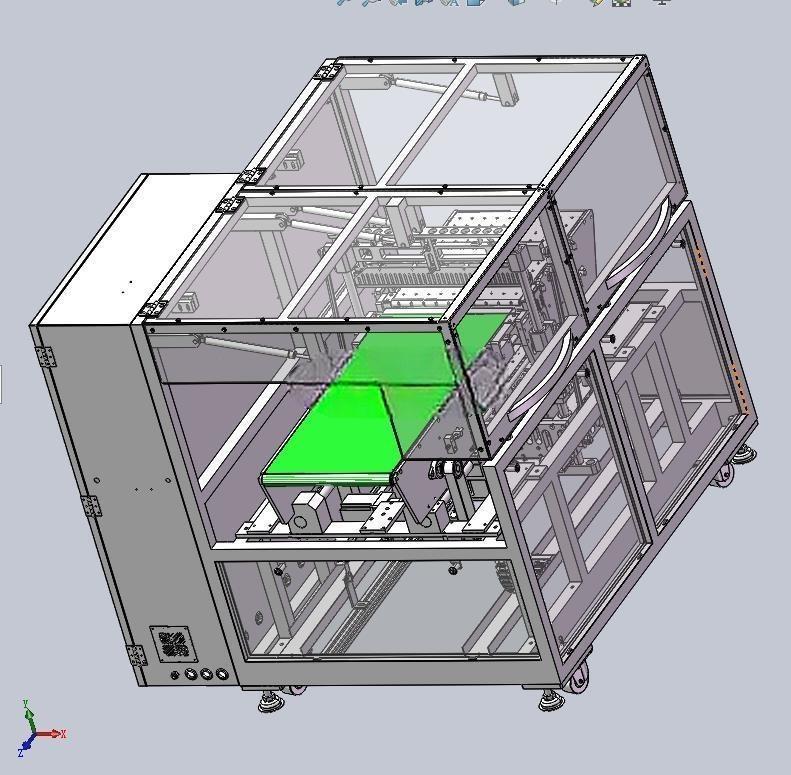

　　在印刷品后道加工、证件文档保护、小型纸品封装的生产场景里，这类带过胶压合功能的塑封覆膜设备是工位上的核心加工单元，区别于小型桌面式塑封设备，该款立式结构的机型适配批量连续加工场景，可完成单张纸品、薄型卡件的整面涂胶覆膜与热压塑封工序，解决了小型设备进给压力不均、覆膜起皱、胶层透光度差的常见问题。从结构布局来看，设备采用立式柜式机架设计，底部配置万向带刹脚轮，既满足车间内工位调整的移动需求，也可在固定工位锁止保证加工稳定性，机架下部预留电气与气动元件安装腔，侧面开设接线与气路接口，安装时需预留后侧600mm以上的维护开门空间，左右两侧预留300mm操作与物料周转空间，整机操作面高度适配站立作业的人体工程学要求，进料台与出料导板高度控制在850-900mm区间，减少长时间操作的肢体疲劳。

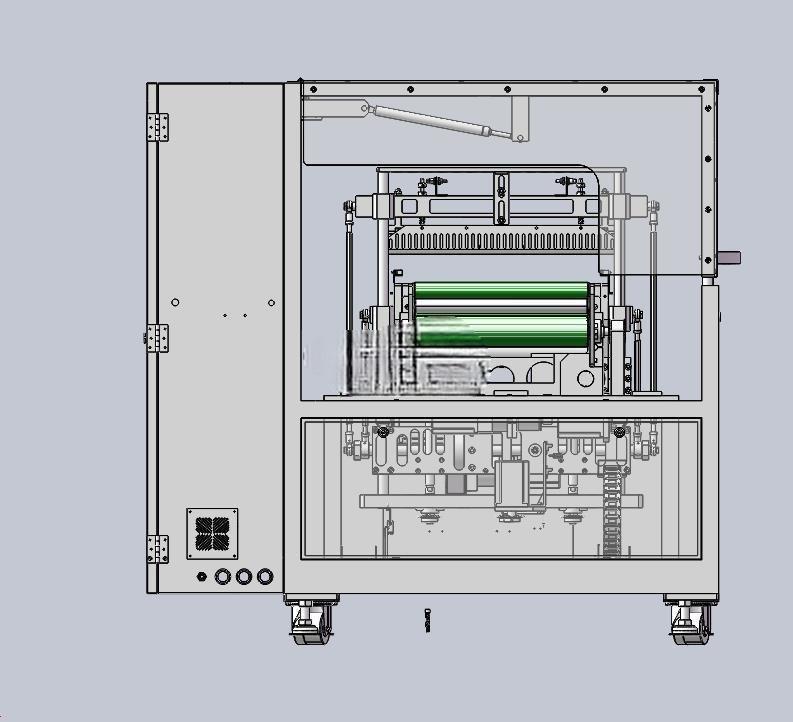

　　设备核心加工单元集中在机架中部的开放作业腔，上半部分设置可开合的安全防护上罩，配置气撑杆支撑结构，日常维护、穿膜、清理胶辊时可向上翻开上罩，闭合后可形成半封闭加工腔，减少热量散失同时避免操作人员误触高温辊组。核心压合组件采用上下对辊结构，下辊为硅胶包覆的耐热压辊，上辊为镜面钢辊，内部集成加热模块，可根据加工膜材的熔点调整工作温度，辊组两端配置压力调节机构，可根据待加工物料的厚度、胶层特性调整压合间隙与压力，保证胶层均匀熔融贴合，避免出现局部脱胶、压痕过深的问题。

　　过胶单元设置在压合辊组的进料侧，采用涂有热熔胶的聚脂膜作为封装介质，膜卷安装位配置张力调节结构，保证走膜过程中膜面平整无偏移，进给机构采用同步带传动配合压轮送料，可根据加工速度调整进给速率，避免走料过快导致的胶层未完全熔融、走料过慢导致的物料受热变形问题。从设计逻辑上，该设备优先考虑了加工过程的温度与压力稳定性，加热辊组采用分区控温设计，辊面温度差控制在±5℃以内，避免因局部温度过高导致膜面收缩起皱，或是温度不足导致胶层粘合不牢。走料通道设置多组导向压条，可根据待加工物料的宽度调整导向间距，保证物料进给过程中不发生偏斜，尤其针对小幅面的卡件、证件类加工场景，导向结构可快速调整定位，减少物料定位辅助时间。机架下部的元件安装腔采用分层布局，电气控制元件与气动元件分仓安装，避免加热区域的热量传导影响电气元件寿命，腔室侧面开设散热通风孔，配合低噪轴流风扇完成内部热量交换，保证长时间连续工作时元件处于适宜工作温度区间。设备的操作控件集中布置在机架前侧下部的操作面板区，配置温度显示、速度调节、急停按钮，操作人员可在进料工位直接完成参数调整与设备启停操作，无需侧身或移步至设备侧面，优化了操作动线。

　　在实际应用场景中，该设备可适配照片塑封、文档资料覆膜、纸质包装件表面过胶、小型卡件封装等多类加工需求，更换不同厚度的聚脂膜材、调整对应温度与压力参数后，即可完成不同材质、不同厚度物料的加工，相比手工覆膜或小型桌面设备，加工效率提升40%以上，且成品的粘合牢度、膜面平整度、透光度均能满足批量生产的品控要求。结构设计上充分考虑了易损件的更换便利性，压辊表面的硅胶层、进给胶轮均采用快拆式安装结构，日常维护更换时无需拆解整体机架，仅需松开两端的固定锁扣即可完成拆卸更换，减少设备停机维护时间。走膜路径的设计尽量减少了膜材的弯折角度，降低膜材进给过程中的拉伸变形，保证覆膜后膜面的平整度，同时在出膜侧设置导料板，加工完成的物料可沿导料板滑落到出料接料台，避免高温状态下的物料直接掉落造成膜面划伤或变形。
