立式卷材收放料架结构设计方案

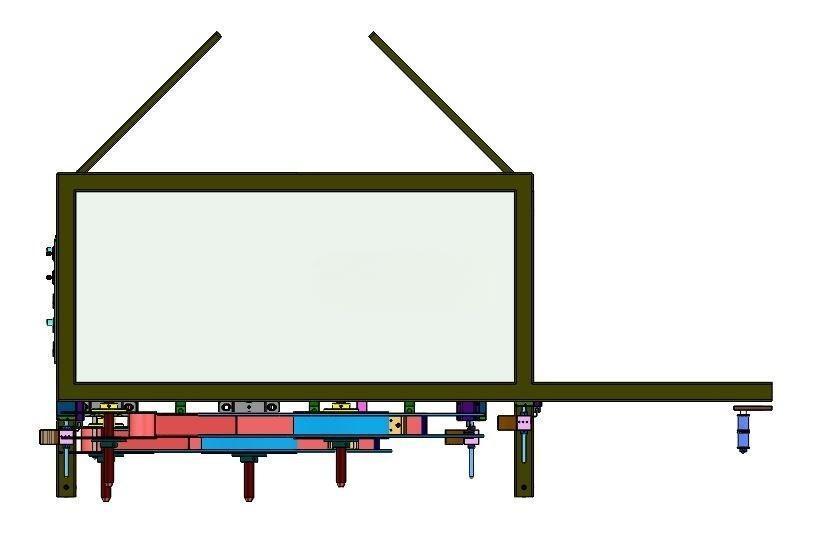

　　在卷材加工、薄膜分切、金属带料冲压、印刷涂布这类连续送料的生产场景里，收放料架是衔接上游料卷产出与下游加工工位的核心辅助承载结构，其稳定性直接决定整条产线的送料精度与连续运行时长，不少产线出现的带料跑偏、张力波动、料卷晃动问题，追根溯源往往是料架的结构刚性不足、安装定位偏差导致的。这款立式收放料架采用方钢整体焊接的机架结构，区别于常见的螺栓拼接型材机架，焊接成型的机架在拼接处不存在装配间隙，长期承受料卷重载时不会出现螺栓松动导致的机架偏移，整体抗扭、抗弯性能更适配大重量料卷的承载需求，机架底部设置可调支撑脚，可在安装时根据车间地面的平整度调整支撑高度，保证机架整体处于水平状态，避免料卷安装后出现轴向倾斜，导致带料送进过程中出现跑偏。

　　从结构布局来看，该料架采用立式排布的多工位设计，可同时挂载多卷不同规格的带料，适配多工位并行加工的设备需求，料轴安装位设置在机架侧部的支撑结构上，每个料轴位都配置独立的张力调节组件，可根据不同带料的材质、厚度调整阻尼大小，避免薄料放料时出现惯性过冲、厚料收卷时张力不足导致的料卷松散问题。机架正面设置操作面板安装位，可集成张力显示、料卷转速监测、断料报警等功能模块，操作人员无需绕到设备侧部，在正面即可完成所有参数调整与状态查看，操作路径更短，适配车间快节奏的换料作业需求。

　　在安装边界设计上，这款立式料架的整体占地宽度控制在常规产线工位的预留尺寸范围内，侧部伸出的料轴长度经过核算，可适配行业内通用幅宽的料卷安装，不会出现料卷超出机架支撑范围导致的悬臂负载过大问题；机架底部的安装孔位按照通用设备安装标准设置，可直接通过膨胀螺栓固定在车间水泥地面，也可搭配脚轮组件实现短距离移位，适配柔性产线的工位调整需求。设计过程中针对料架的受力变形做了针对性优化，方钢机架的壁厚选型经过受力仿真校核，在满载最大额定重量料卷时，机架侧部支撑梁的形变量控制在允许范围内，不会出现料轴下沉导致的带料送进高度偏差；料轴与机架的连接部位采用加厚安装板焊接加固，避免长期反复拆装料卷导致的连接部位开裂。

　　这款料架既可以作为独立的收放料单元单独使用，搭配独立的张力控制系统完成单工位的收放料作业，也可以根据不同设备的使用需求，快速调整料轴间距、加装导向辊组件，适配冲床、分切机、印刷机、覆膜机等不同设备的进料、出料衔接需求，换线时仅需调整对应料轴的阻尼参数与导向辊位置，无需对机架主体做结构改动，可大幅缩短产线换型的调整时间。在实际生产应用中，这类整体焊接式的立式收放料架相比型材拼接的轻型料架，维护成本更低，日常使用中仅需定期对料轴的转动部位做润滑保养，无需定期检查紧固拼接螺栓，长期运行的结构稳定性更优，适合24小时连续运行的量产车间使用；机架表面采用喷塑处理，可适应车间内的油污、粉尘环境，不会出现漆面脱落导致的机架锈蚀问题，延长设备的整体使用寿命。料架的料轴设计采用快拆结构，换料时无需借助专用工具即可完成料轴的拆卸与料卷装载，单卷料的更换时间可控制在较短范围内，减少换料停机对生产效率的影响；每个料轴位都配置料卷轴向定位挡圈，可根据料卷的宽度调整挡圈位置，保证料卷在转动过程中不会出现轴向窜动，保障带料送进的位置精度。
