四工位转盘塑料件熔焊下料设备结构

　　在消费电子、小家电塑料壳体加工的产线环节中，塑料件的熔接工序长期面临节拍慢、人工上下料对位偏差大、焊接后取件易碰伤焊缝的痛点，这款四工位转盘熔焊设备正是针对这类批量塑料件熔接场景开发的专用作业单元，可直接嵌入现有塑胶件加工流水线，衔接前端注塑机出料与后端成品检测、包装工位，替代传统单工位人工上下料的熔焊作业模式。设备采用四工位间歇转盘作为核心载具流转结构，四个工位分别对应人工/自动上料、熔焊作业、冷却保压、成品下料四个工序，转盘采用凸轮分割器驱动，重复定位精度可控制在±0.05mm范围内，确保每个工位的作业位置一致性，避免因载具偏移导致的焊接虚焊、错位问题。

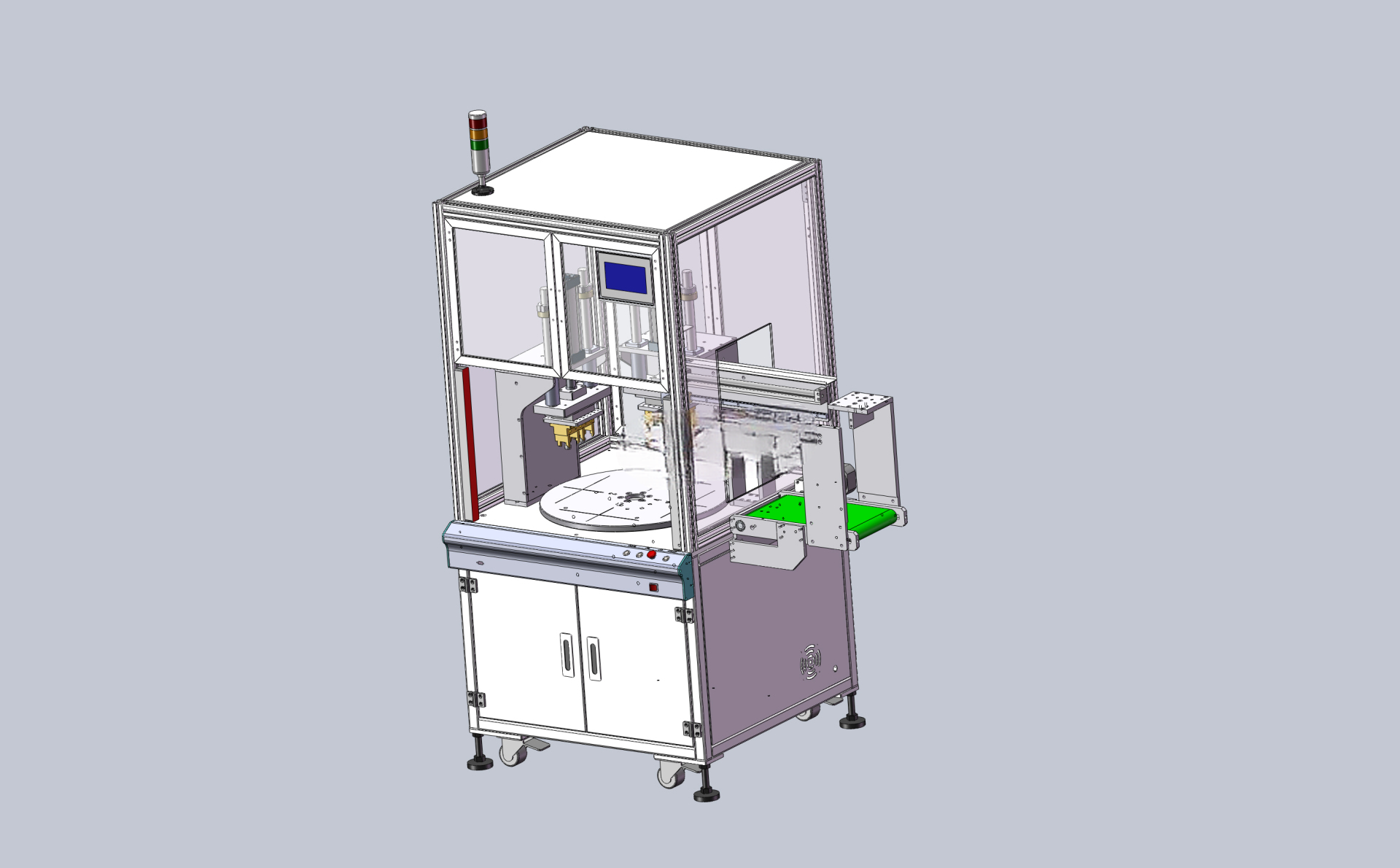

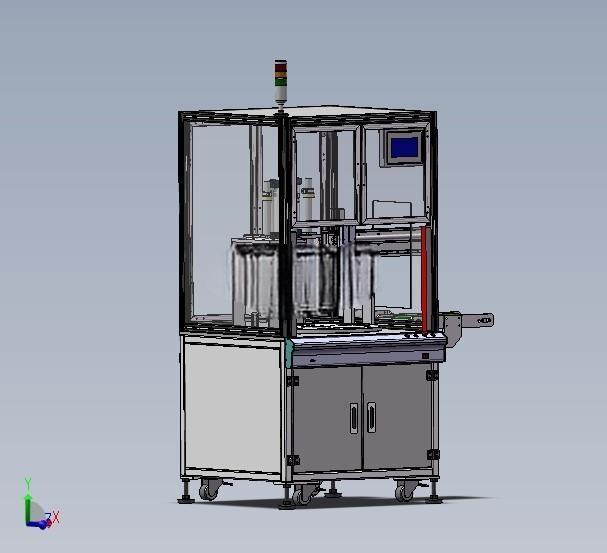

　　从结构设计逻辑来看，设备机架整体采用工业铝型材搭配钣金封板搭建，铝型材选型以4040欧标型材为主体，机架底部设置可调脚杯与脚轮，既方便设备进场移位，也可在安装时调整水平度，抵消地面不平整带来的机架形变；机架外围的钣金封板采用1.5mm冷轧板折弯制作，对应熔焊工位设置可开合的安全防护门，门上安装安全光栅，当防护门开启或人员肢体伸入作业区域时，设备会立即暂停转盘转动与熔焊头下压动作，避免安全事故。熔焊执行单元采用立式安装结构，固定在转盘上方的型材安装板上，熔焊头的下压行程采用线性导轨导向，搭配伺服电缸驱动下压动作，可根据不同塑料件的焊接深度、保压时间灵活调整参数，相比传统气缸驱动的熔焊结构，伺服驱动的下压速度、压力控制精度更高，可适配PP、ABS、PC等多种热塑性塑料的熔接需求，焊接后的焊缝强度可达到母材强度的85%以上，满足多数塑胶结构件的连接强度要求。

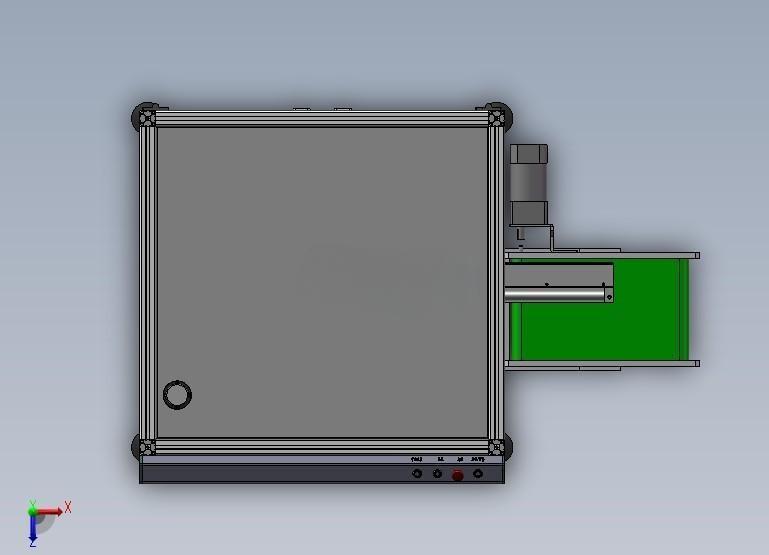

　　下料工位配套的是皮带式出料输送线，输送线直接对接转盘下料位，当转盘转动到下料工位时，工位上的气动顶出机构会将焊接完成的工件顶起，侧边的小型拨料气缸将工件推送到输送皮带上，皮带以恒定速度将工件输送到设备外侧的接料盒或下一道工序的输送线上，全程无需人工介入取件，避免刚焊接完成的焊缝被人工触碰导致变形。设备的气路与电路全部集成在机架内部的安装腔中，气路采用汇流板统一排布，每个气缸的进出气口都设置独立的节流阀与调压阀，可单独调整每个气动执行元件的动作速度与输出力；电路部分将PLC、伺服驱动器、继电器等元件集中安装在机架侧面的电控箱内，电控箱采用上下分层结构，强电与弱电元件分开排布，减少电磁干扰对设备传感器信号的影响，操作面板设置在设备前端的倾斜安装板上，操作人员可直接在面板上调整转盘转速、熔焊温度、下压压力、保压时间等参数，也可通过面板上的急停按钮快速切断设备运行状态。从安装边界来看，设备整体占地长度约1200mm，宽度约1000mm，设备主体高度约1600mm，配套的出料输送线伸出长度约400mm，安装时仅需在设备周边预留300mm的维护空间即可，不需要额外开挖地基，地面承重要求不高，普通车间水泥地面即可满足安装条件；设备的气源接口设置在机架后侧下方，接入0.5-0.7MPa的压缩空气即可运行，电源采用三相380V工业用电，整机运行功率约3.5kW，不需要额外配置大功率供电线路。

　　在实际产线应用中，这款设备的单工位作业节拍可控制在8-12秒，四工位同步作业的情况下，每小时可完成300-450件塑料件的熔接作业，相比单工位人工操作的熔焊设备，生产效率可提升2倍以上，同时可减少2名上下料作业人员，降低产线的人工成本；设备的一体式操作系统将转盘驱动、熔焊控制、下料输送的逻辑全部整合，不需要额外搭配外部控制单元，设备到场后仅需完成气源、电源接入，调整好对应产品的工装夹具与焊接参数即可投入生产，适配性较强，可通过更换转盘上的产品工装，快速切换不同规格塑料件的熔接作业，满足多品种小批量的塑胶件生产需求。
