双工位油箱密封性检测试验设备结构

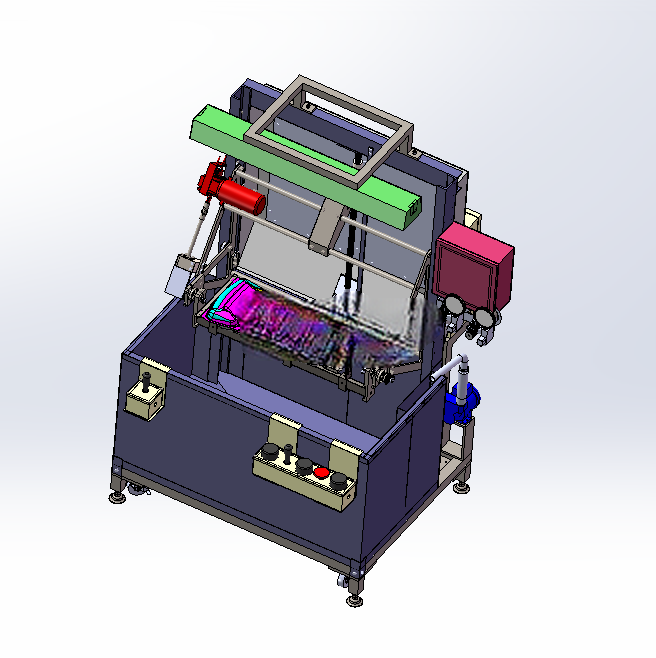

　　在机动车零部件生产的质检环节，燃油箱的密封性能是直接关联整车安全、环保合规的核心检测项，一旦出现密封失效泄漏，不仅会造成燃油损耗，更会带来火灾、排放超标等严重风险，这款双工位油箱密封试验设备，正是针对中小容积燃油箱的批量气密检测需求开发的专用检测装置，可覆盖汽车、摩托车等乘用车辆的金属、塑料燃油箱出厂密封性校验场景。从实际产线适配角度看，设备采用框架式卧式承载结构，底部机架采用型钢焊接后整体加工安装基准面，所有功能组件均集成在机架内部与上部安装面，整体安装边界控制在长1800mm、宽1200mm、高1600mm范围内，不需要额外做地基预埋，直接放置在硬化车间地面即可完成调平固定，适配多数零部件厂质检车间的工位排布需求，单台设备占用空间仅相当于两个标准质检工位，可直接嵌入现有油箱生产线的末端质检工序，不需要对原有产线布局做大幅调整。

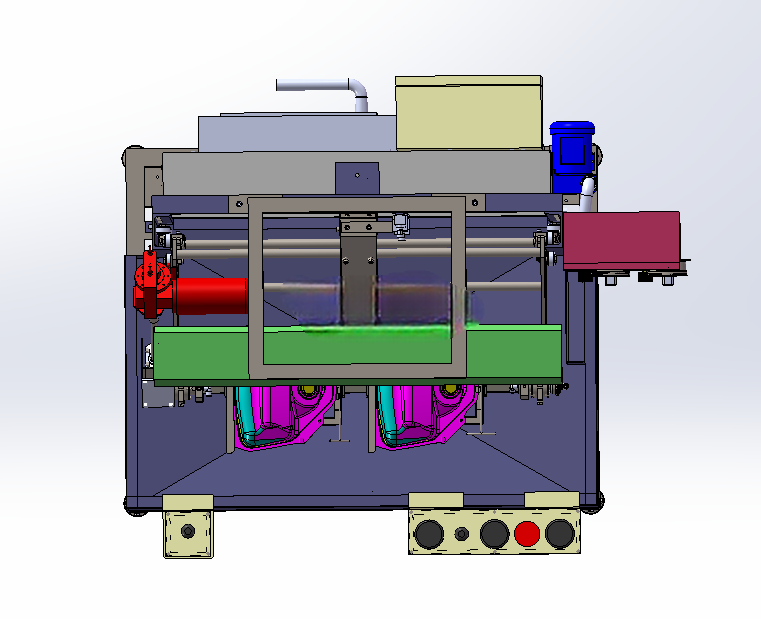

　　设备的核心检测逻辑采用压差式气密检测原理，设计双并行检测工位，可同时装夹两个同规格或尺寸接近的油箱完成检测，相比单工位设备检测效率提升近一倍，工位上方设置的透明防护围挡采用铝型材框架加有机玻璃面板，既可以观察检测过程中油箱的形变状态，也能在检测压力异常时起到安全防护作用，避免高压气体或检测介质飞溅伤及操作人员。装夹机构采用横向可调的定位结构，底部设置仿形支撑块适配不同外形的油箱底部轮廓，侧边配置可快速调节的压紧气缸，针对不同规格油箱仅需要更换对应仿形支撑块、调整压紧臂位置即可完成换型，换型时间控制在15分钟以内，可兼容容积5L到60L范围内的常见摩托车、乘用车备用油箱、小型通用动力油箱的检测需求。

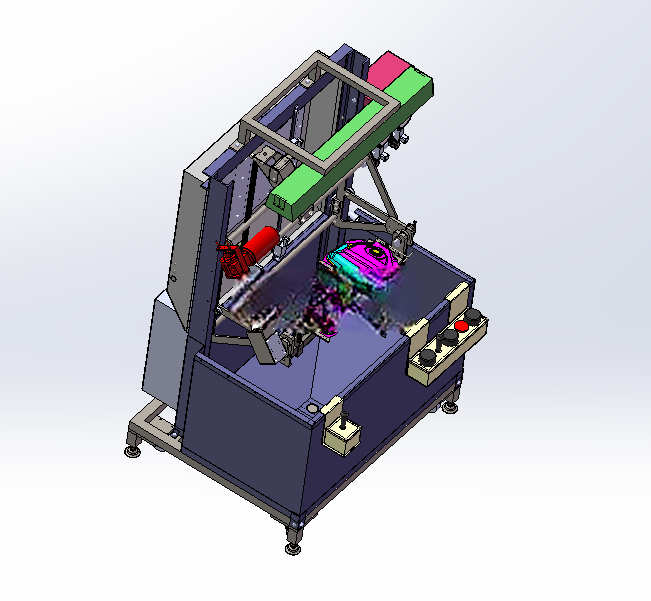

　　设备前部操作面板集成了压力显示、启停控制、状态指示组件，急停按钮设置在面板最外侧最易触碰的位置，满足设备安全设计规范，气源处理组件、检测管路、控制电磁阀组均集成在机架下部的封闭舱室内，管路走线沿机架型材内部排布，避免外露管路被工件磕碰损坏，同时也方便日常维护时快速排查管路故障。上部设置的检测介质存储与调压组件，可根据检测需求调整测试压力，针对不同材质的油箱设置对应的保压时间与泄漏阈值，检测过程自动完成充气、保压、压降判定、排气的全流程，不需要人工手动操作阀门，降低人工操作带来的检测误差。

　　从结构设计细节来看，设备的活动部件均设置了硬限位与缓冲结构，压紧机构的行程范围做了冗余设计，避免装夹过程中压伤油箱表面，工位之间设置隔板隔离，避免单工位出现泄漏时影响另一个工位的检测结果，所有与油箱接触的定位块均采用非金属软质材料，不会对油箱表面造成划伤、压痕等外观损伤，满足成品零部件检测的外观保护要求。设备后侧预留了气源接口与数据通讯接口，可对接工厂的MES系统上传检测数据，实现每一个油箱检测结果的可追溯，适配现在零部件厂的数字化质量管理需求。在实际使用场景中，该设备可替代传统的水检法油箱密封检测，不需要配置水槽、烘干工序，检测过程无废水产生，单批次检测周期可缩短至30秒每件，检测精度可识别0.05MPa压力下10Pa/min的微小泄漏，完全满足燃油箱密封检测的行业标准要求，同时设备整体做了模块化设计，后续如果需要适配更大尺寸的油箱，仅需要加长横向导向轴、调整机架上部安装空间即可完成扩展，不需要重新设计整体框架结构，降低了后续设备改造成本。
