多工位旋转轨道式多功能点胶设备结构

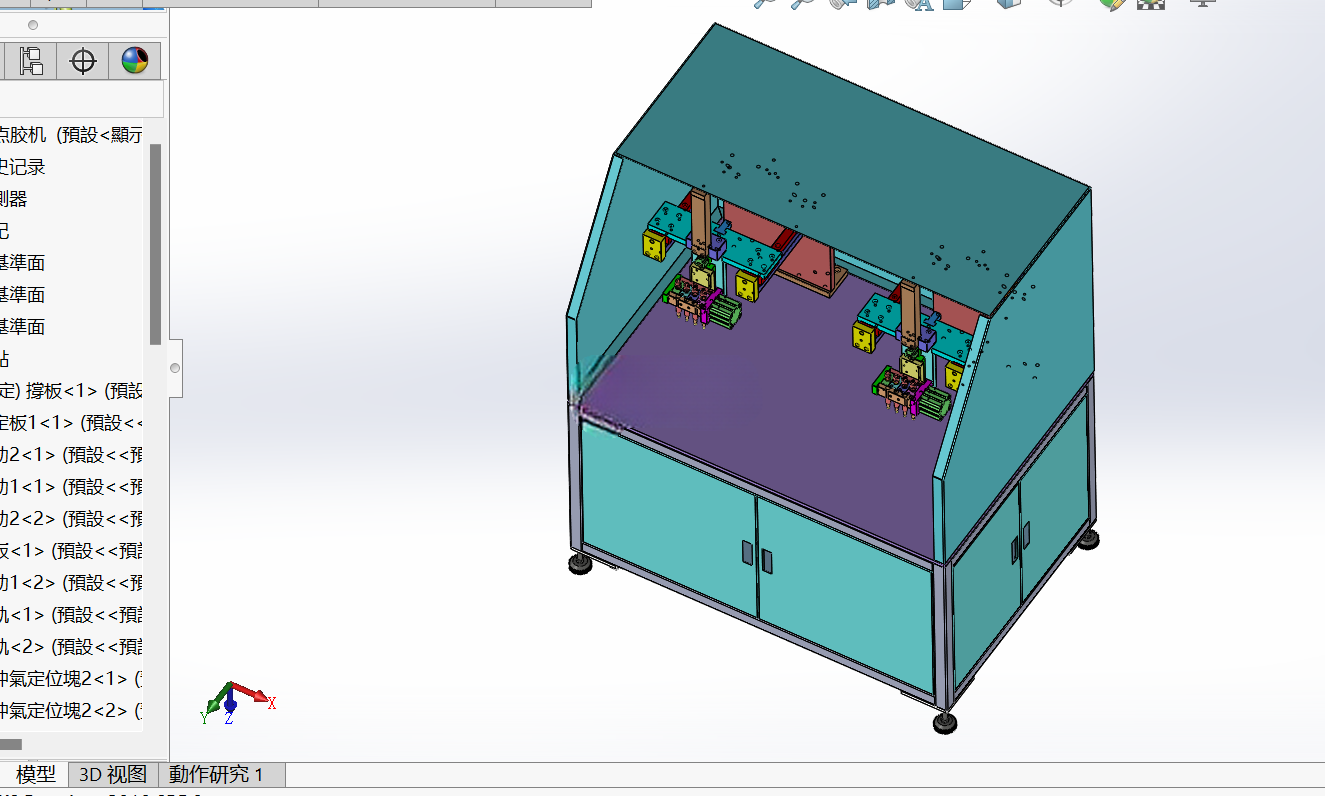

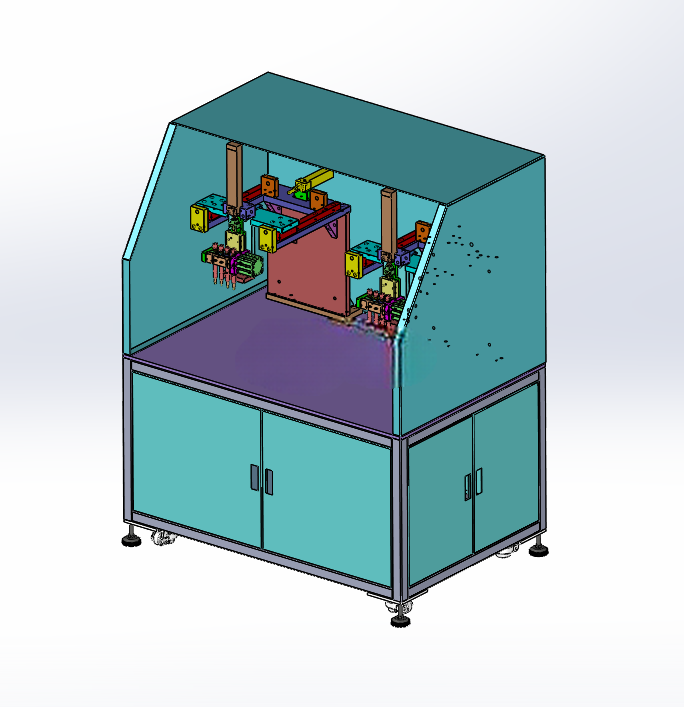

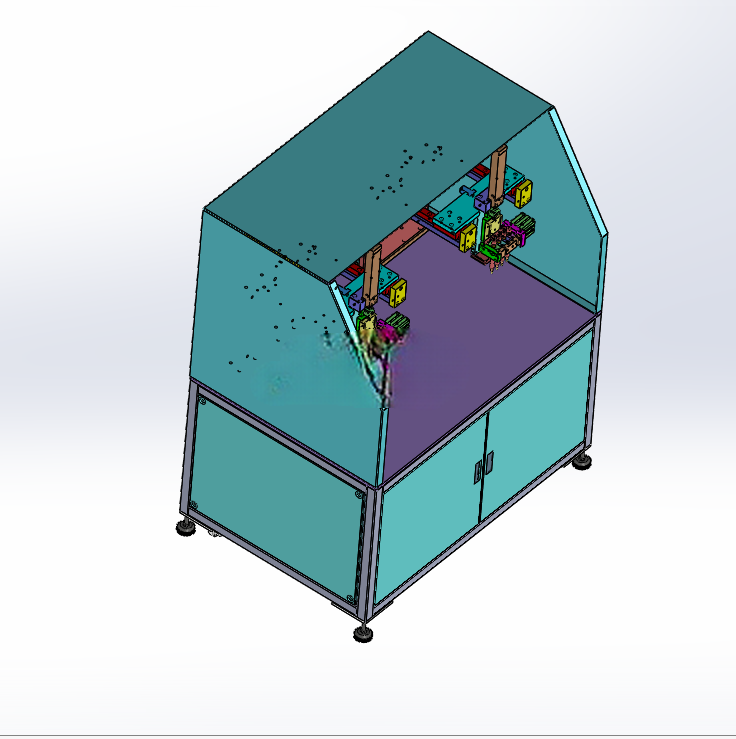

　　在3C电子零部件组装、小型塑胶五金件粘接、消费电子壳体密封等生产场景中，点胶工序的一致性与换型效率一直是产线优化的核心方向，这套多工位点胶设备的结构设计，正是针对中小尺寸工件批量点胶作业的痛点做了针对性布局。从整体安装边界来看，设备采用一体式柜式机架结构，底部配置可调脚杯与万向脚轮，整机占地宽度控制在1.8米区间，纵深1.5米，操作面高度符合人体工学站立作业的0.9米标准，上部防护围罩采用倾斜式透明视窗设计，既可以阻挡点胶过程中胶液飞溅、挥发气体扩散，也不会遮挡操作人员观察内部点胶动作的视线，设备后侧预留了气源接口、电控走线槽与维护开门，安装时无需额外预留过大的后部维护空间，侧面距离墙体预留0.4米检修通道即可满足日常运维需求。

　　设备核心作业单元围绕三组独立点胶治具做布局，区别于传统单工位点胶设备单次上下料需要暂停点胶动作的等待浪费，这套结构将点胶工作台与旋转输送轨道做集成，治具随循环轨道在上下料位、预定位位、点胶作业位之间循环流转，三个治具可以分别处于不同工序阶段，当其中一个治具在点胶位执行点胶动作时，操作人员可以在上下料位完成工件装夹与成品取下，完全消除点胶头等待上下料的空行程时间，实际产能相比同行程单工位设备提升60%以上。治具本身采用快换锁模结构设计，更换不同工件对应的治具时，无需拆卸大量紧固螺丝，通过侧边定位销与快速夹钳即可完成锁紧定位，锁模定位精度控制在0.02mm以内，既减少了换型时的治具调校时间，也避免了频繁拆装螺丝导致的定位基准磨损偏移，长期运行的稳定性更有保障。

　　点胶执行单元采用双组立轴模组对称布局，可根据点胶路径需求同时搭载不同类型的点胶阀，比如一侧搭载针式点胶阀做窄边密封点胶，另一侧搭载喷雾阀做大面积底涂作业，无需中途更换点胶阀即可完成多工艺点胶需求；轨道驱动采用伺服电机搭配同步带传动，运行启停加速度做了平滑曲线优化，治具流转过程不会出现工件移位、胶液拖丝的问题。下部柜体采用双开门结构，内部预留了点胶控制器安装位、气源处理三联件安装空间与胶料存储区，所有气路、电路走线都通过机架内部的穿线孔排布，外部无裸露管线，既避免车间杂物剐蹭管线造成故障，也让设备整体外观更整洁。

　　从结构设计逻辑来看，这套设备没有采用复杂的多轴机器人结构，而是通过固定点位的轨道流转实现多工序并行，对于点胶路径固定、批量大的标准化工件来说，这种结构的采购成本更低、维护难度更小，对车间操作人员的技术要求也更低，日常运维只需要定期清洁轨道、检查同步带张紧度即可，不需要对复杂机器人路径做频繁调校。设备的防护围罩顶部预留了废气抽排接口，可直接对接车间废气收集系统，满足点胶作业的职业健康防护要求；操作侧设置了安全光栅，当操作人员肢体伸入点胶作业区域时，设备会自动暂停运行，避免点胶头误动作造成安全事故。

　　在细节结构处理上，点胶工作台面采用硬质阳极氧化铝合金板材，表面耐胶液腐蚀，日常清洁只需要用无尘布擦拭即可，不会残留胶渍影响治具安装平整度；治具定位基准面做了淬火处理，长期装夹工件不会出现磕碰凹陷，保证定位精度的长期一致性；循环轨道的导向轮采用偏心可调结构，长期运行出现轨道间隙时，不需要更换零部件，只需要调整偏心轮的偏心量即可消除间隙，大幅降低后期维护成本。整套结构的所有零部件都采用常用标准件搭配定制机加件的组合，没有特殊定制的非标异型件，后期备件采购与替换都非常方便，适合中小型加工厂的批量点胶产线部署使用。
