C型连续式物料同侧进出垂直提升设备

　　在多层车间物料转运、电商仓储楼层分拣、包装线跨层衔接这类需要垂直方向连续输送物料的场景中，往复式提升机的间歇作业模式往往会成为整线节拍的瓶颈，尤其是当生产或分拣线要求物料在提升机的同一侧完成进料与出料时，常规Z型提升机的进出料异侧布局无法适配现场的线体排布，C型连续提升设备正是针对这类工况开发的专用垂直输送装备。从实际使用场景来看，这类设备常对接皮带线、滚筒线等平面输送设备，可输送箱装货物、袋装工件、工装托盘等单元化载荷，单工位额定载荷通常根据现场需求设定在50-200kg区间，相比往复式提升机单趟仅能输送一个载具的模式，连续式的链条循环结构可让多个载具同步在机架内循环运行，输送效率可提升40%以上，完全能够匹配中高速包装线、分拣线的节拍要求。

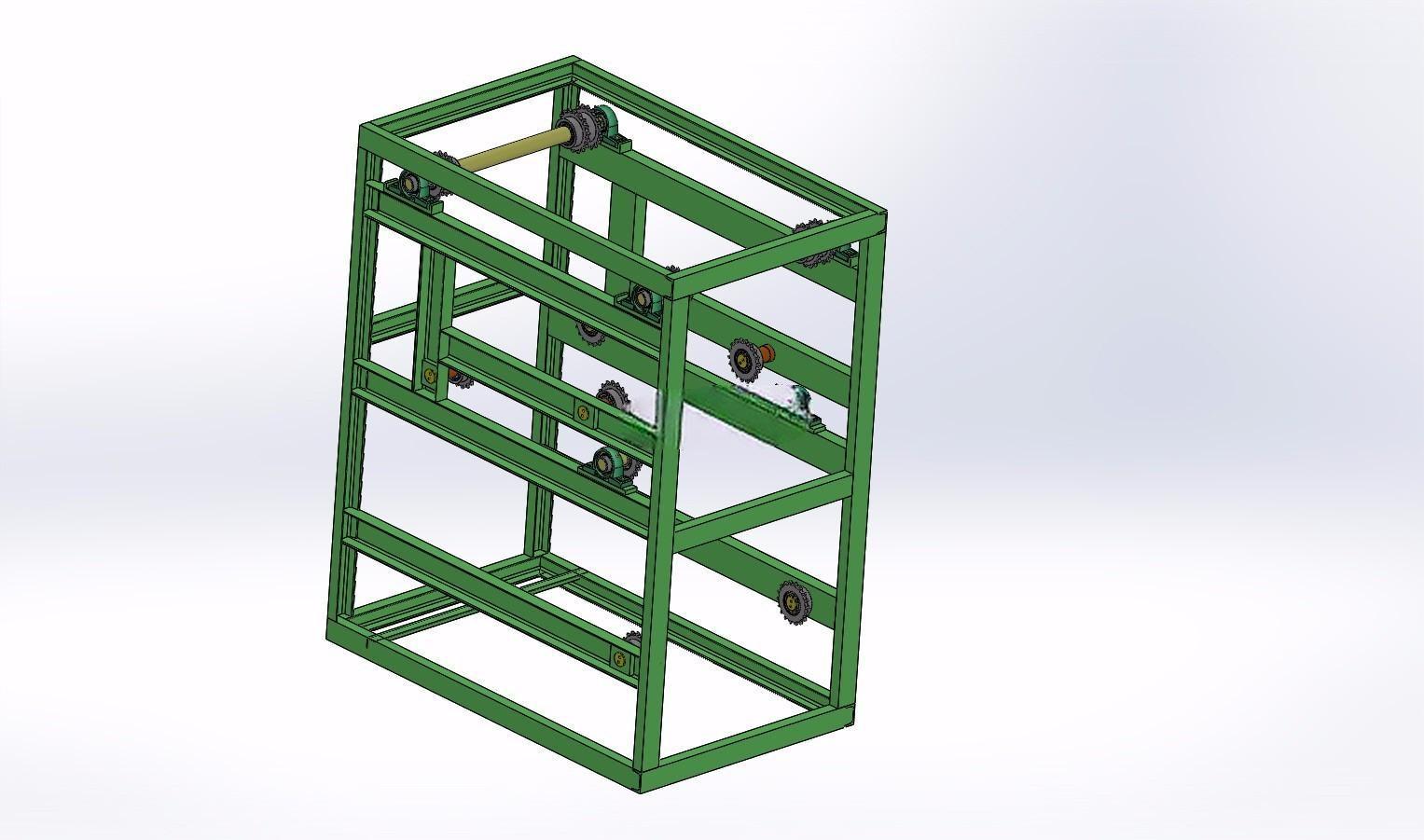

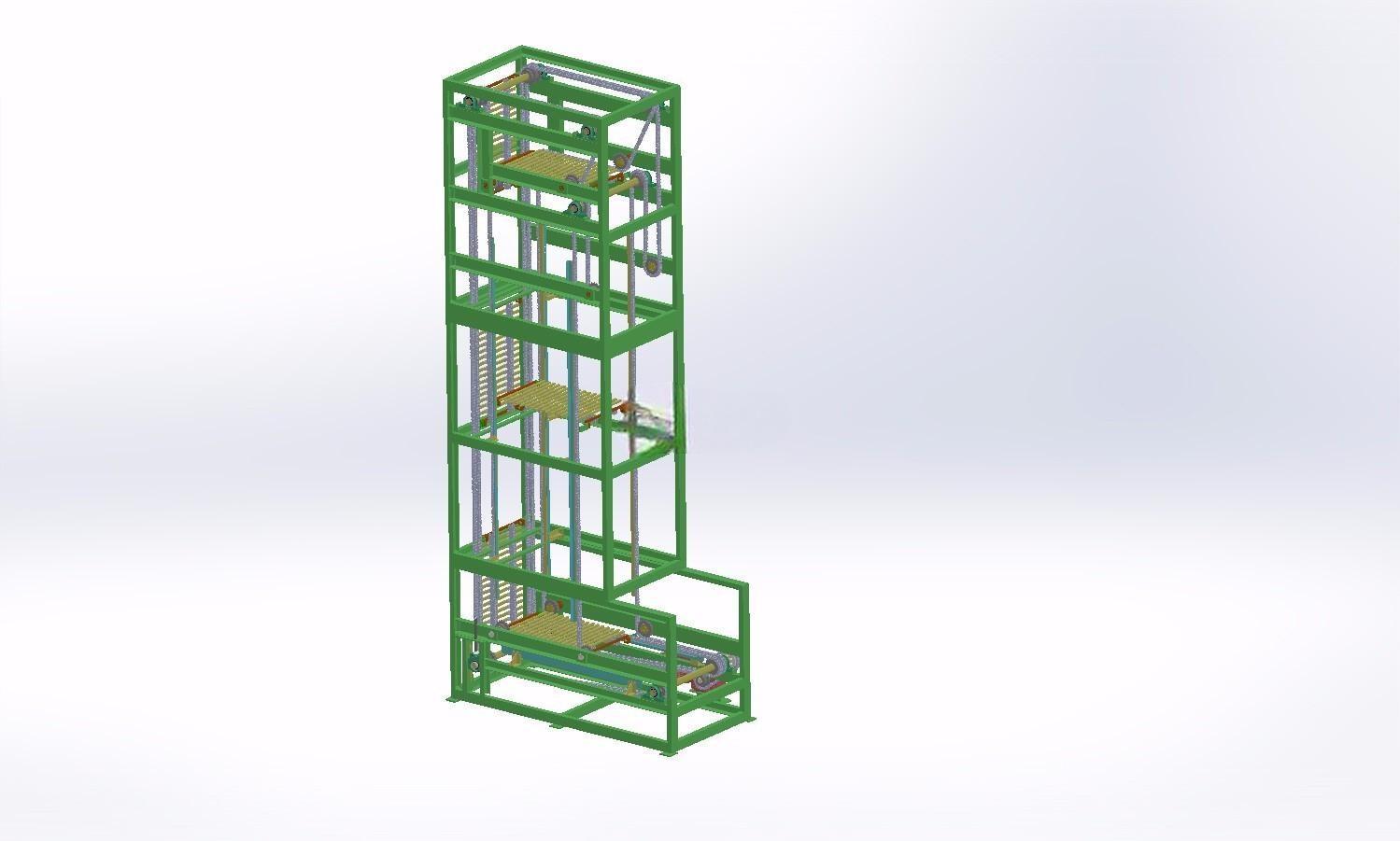

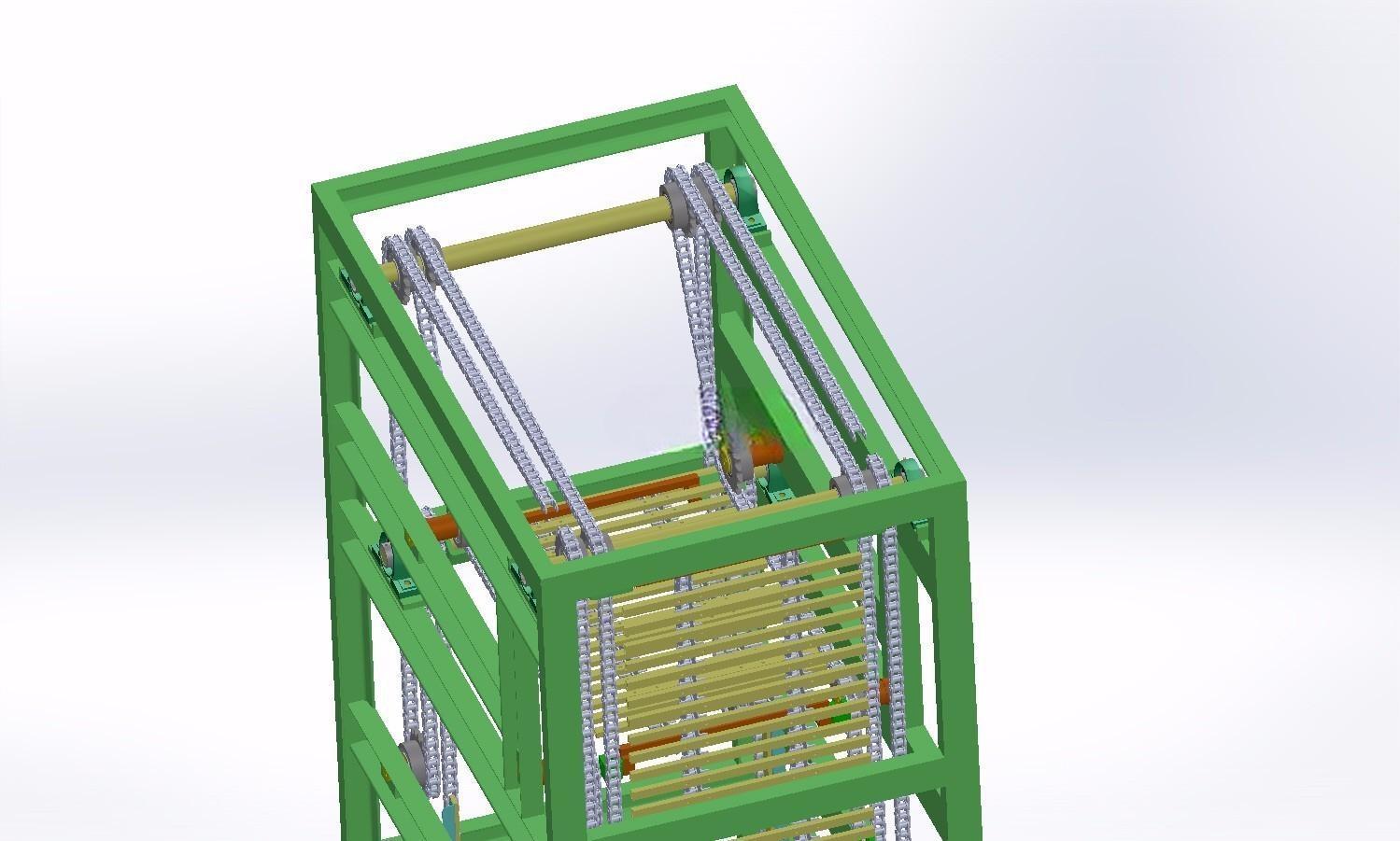

　　从结构设计逻辑来看，该设备采用立式塔架结构作为承载主体，底部设置进料工位，顶部设置出料工位，进出料端均布置在设备的同一侧，这一布局要求链条的绕线路径相比Z型提升机更为复杂，需要在底部回转段、顶部回转段设置多组导向链轮，保证载具在整个循环过程中始终保持水平状态，避免物料倾翻。塔架主体采用矩形钢管焊接成型，分段式的结构设计既方便运输过程中的拆分，也能适配不同楼层高度的安装需求，现场安装时仅需通过螺栓拼接分段机架，再调整链轮张紧度即可完成主体装配，大幅缩短现场施工周期。载具部分采用平板式托盘结构，托盘与链条之间通过铰接支座连接，在垂直上升段托盘保持水平承载物料，到达顶部回转段时，铰接支座会随链条的转向沿导向轨滑动，保证托盘始终维持水平姿态，不会随链条翻转，到达出料工位时，托盘与出料端的平面输送线对接，通过侧边的导向拨块或差速结构将物料平稳转移至线体上，空载的托盘则沿机架另一侧的回程通道向下循环，回到进料工位等待下一次上料。

　　在安装边界方面，这类设备的占地面积相比同载荷的往复式提升机更小，由于采用同侧进出料的布局，现场不需要在设备两侧预留进出料线的安装空间，仅需在单侧预留线体对接位置与设备维护空间即可，设备的总高度可根据现场楼层高度定制，通常单段标准模块高度为3米，可通过增减模块数量适配3-20米的提升高度需求，机架侧边预留有防护网安装位，运行时全封闭的防护结构可避免人员意外接触运动部件，满足车间安全生产的要求。设计过程中需要重点关注链条的张紧结构与链轮的同轴度，由于C型绕线的链条长度更长，运行过程中链条磨损后伸长量更大，底部设置的螺杆张紧结构需要预留足够的调整行程，同时在链条回程段设置托链轨，避免长距离悬空的链条在运行中出现晃动，保证载具运行的平稳性。

　　载具与链条的铰接点需要设置自润滑轴承，减少长期运行的磨损量，导向轨的拼接处需要做平滑过渡处理，避免载具经过拼接位置时出现卡顿或异响。针对不同的物料特性，还可以在托盘表面增加防滑垫、侧边挡条等附属结构，对于易碎类物料，还可在铰接位置增加缓冲阻尼结构，减少启停与转向过程中的冲击。在实际选型过程中，需要提前核算输送物料的单件重量、每小时需要输送的物料件数，以此确定链条的型号、链轮的转速以及驱动电机的功率，驱动端通常布置在设备顶部，采用减速电机直接驱动主动链轮，相比底部驱动的布局，顶部驱动可让链条的紧边处于上升承载段，松边处于回程段，能减少链条的抖动，提升运行稳定性。设备的进出料工位还可根据现场需求增加光电检测传感器，检测物料是否到位、是否卡料，配合PLC控制系统实现自动运行、故障报警等功能，可直接接入整厂的自动化输送系统，无需人工值守操作。
