日化医药产线双侧贴标设备结构设计

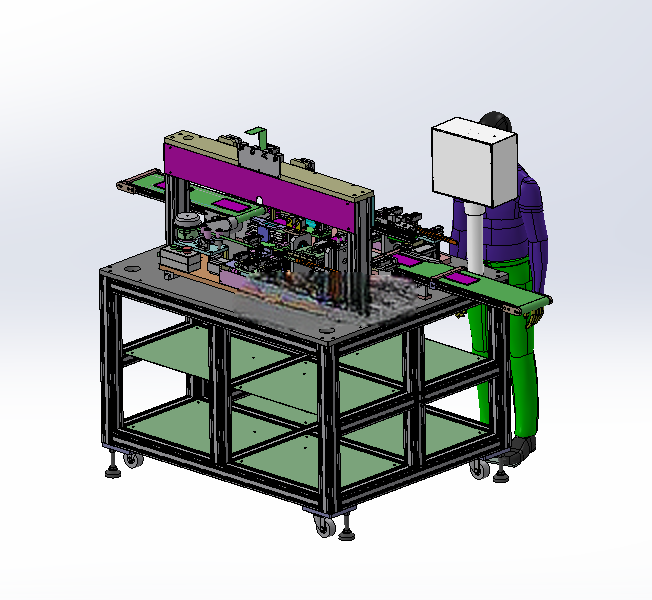

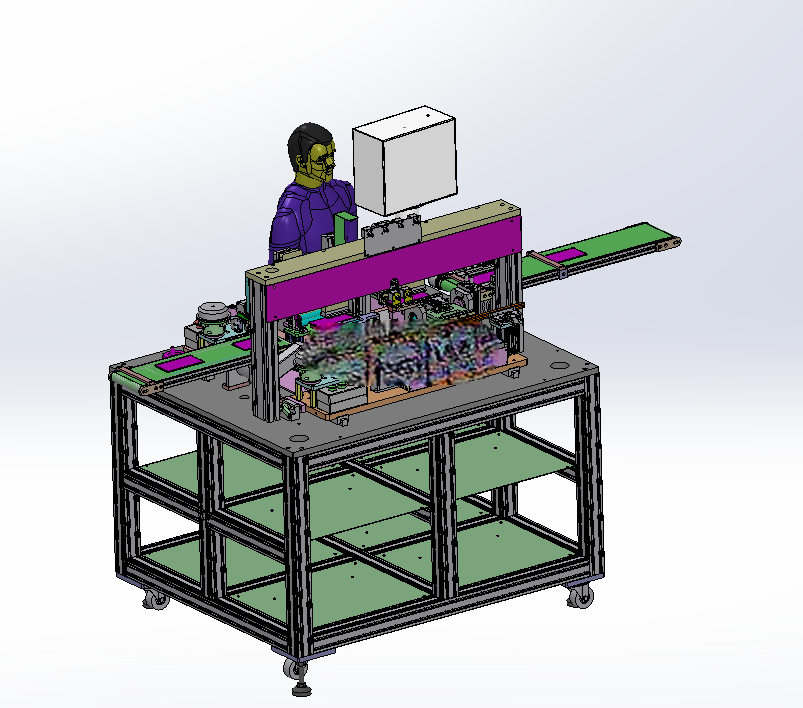

　　这款侧贴设备的结构设计，核心瞄准日化、化妆品、医药、塑胶制品行业的中小规格瓶体贴标痛点，在产线布局中可直接对接上游理瓶、灌装工位，下游衔接装盒、码垛环节，无需额外增设复杂的中转接驳机构。从实际产线适配场景来看，不少中小批量生产车间的产线预留宽度在1.8米以内，这款设备的机架采用4040工业铝型材拼接框架，底部搭配可调脚杯与万向脚轮组合，整体安装边界控制在长1.6米、宽0.8米、高1.5米范围内，既可以通过脚轮快速移位换线，也能通过脚杯调平锁定，适配不同车间的地面平整度要求，机架下层预留三层置物隔板，可放置备用标签卷、调试工具、易损配件，减少现场运维的物料找寻成本。

　　设备的功能逻辑围绕无人化连续贴标搭建，进料端采用可调宽度的皮带输送线，可通过侧边手轮调节导轨间距，适配直径30mm到120mm的圆瓶、边长20mm到100mm的扁瓶，输送线上方设置分瓶螺杆机构，能将连续进料的瓶体按固定间距分隔，避免贴标过程中出现瓶体堆叠、标签错位的问题。贴标执行端采用双标头对称布局，可根据生产需求切换单面贴标、双侧同步贴标两种模式，标头配备伺服驱动的送标机构，标签牵引张力通过浮动辊自适应调节，针对不同厚度的铜版纸标签、透明PET标签都能保证送标精度，剥离板采用锐角折弯结构，标签剥离瞬间无回带，贴标位置偏差可控制在±0.5mm以内。标头的安装支架设计了三轴调节结构，可实现水平方向前后位移、垂直方向高低调节、以及贴标角度的倾斜微调，针对锥度瓶、异形扁瓶的贴标需求，无需额外更换安装座，仅通过调节旋钮即可完成角度适配。

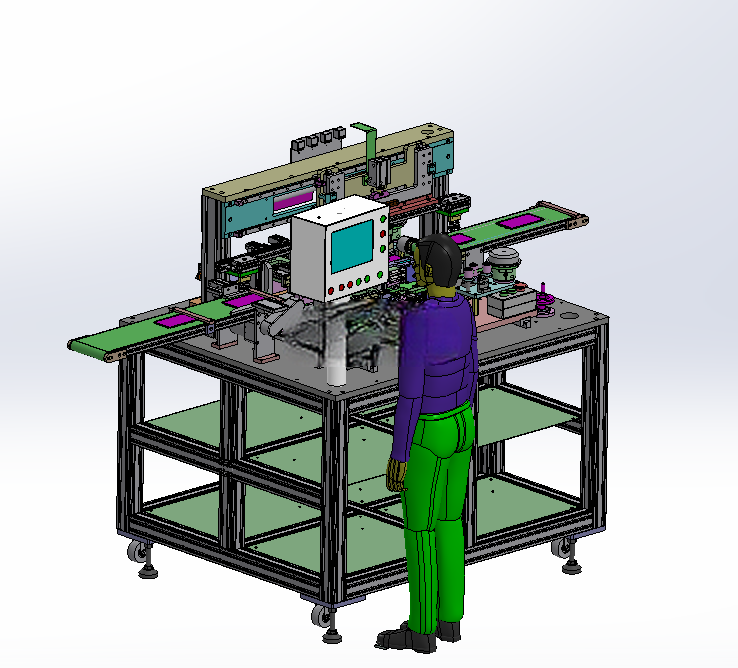

　　设备中部设置瓶体夹持回转机构，针对圆瓶双侧贴标场景，夹持皮带采用柔性海绵材质，接触瓶体时不会刮花瓶身印刷层，夹持力度可通过调压阀调节，瓶体经过贴标工位时，夹持皮带带动瓶体匀速回转，标头同步送出标签，即可完成圆周面的贴合作业；针对扁瓶双侧贴标场景，可将回转机构切换为直送模式，瓶体沿导轨直线通过工位，两侧标头同步出标完成双面贴合。出料端设置压标海绵轮，标签贴合后经过海绵轮的滚压，可排出标签与瓶体之间的气泡，避免标签起翘、脱落。设备的控制电箱安装在机架右侧上方，操作面板采用悬臂式安装，可根据操作人员的站位调整面板角度，面板上设置启停、急停、参数调节、计数清零等实体按键，同时搭配触控显示屏，可直接设置贴标延时、送标速度、输送线速度等参数，不同产品的参数可预设存储，换产时直接调用对应参数即可，无需反复调试。

　　从设计思路上，这款设备优先考虑了运维便利性，标签卷的安装位置设置在设备外侧，换卷时无需打开设备防护门，穿标路径设置了清晰的导向辊标识，新操作人员经过简单培训即可完成换卷操作；所有传动部位的轴承座都采用外露式安装，日常加注润滑脂时无需拆解大量护板；输送线的皮带采用快拆结构，当皮带出现磨损需要更换时，松开张紧辊即可快速取下皮带，无需拆解两侧的导轨支架。设备的防护设计兼顾安全与可视性，贴标工位外侧设置透明亚克力护罩，既可以避免操作人员误触运动部件，也能直接观察内部贴标状态，护罩采用磁吸式安装，出现卡标、掉标故障时可直接取下护罩处理，无需拧动固定螺丝。气路部分所有电磁阀都集中安装在机架下层的气路安装板上，每个气路接口都标注了对应驱动的气缸名称，排查气路故障时可快速定位对应元件，气源入口设置三联件处理组件，可过滤压缩空气中的水分、调节整体气路压力，延长气缸等气动元件的使用寿命。

　　针对不同行业的特殊需求，这款设备预留了多个扩展接口，比如可在进料端加装色标传感器，实现定位贴标，对准瓶身的特定标识位置贴标；也可在出料端加装喷码机构，在贴标完成后直接在标签上喷印生产日期、批次号等信息；还可对接产线的联动信号，当上游设备缺瓶、下游设备堵瓶时，设备可自动启停，避免空贴、瓶体堆积的问题。机架的顶部预留了报警灯安装位，可加装三色报警灯，设备出现缺标、断标、卡瓶故障时自动触发声光报警，提醒现场人员处理，减少故障停机时间。整体结构没有采用复杂的定制化铸件，大部分零部件采用标准铝型材、标准输送配件、标准气动元件，加工件仅涉及安装板、连接支架等简单结构件，不仅降低了制造成本，也方便后期的配件更换与维护，适配中小生产企业的设备采购预算与运维能力。
